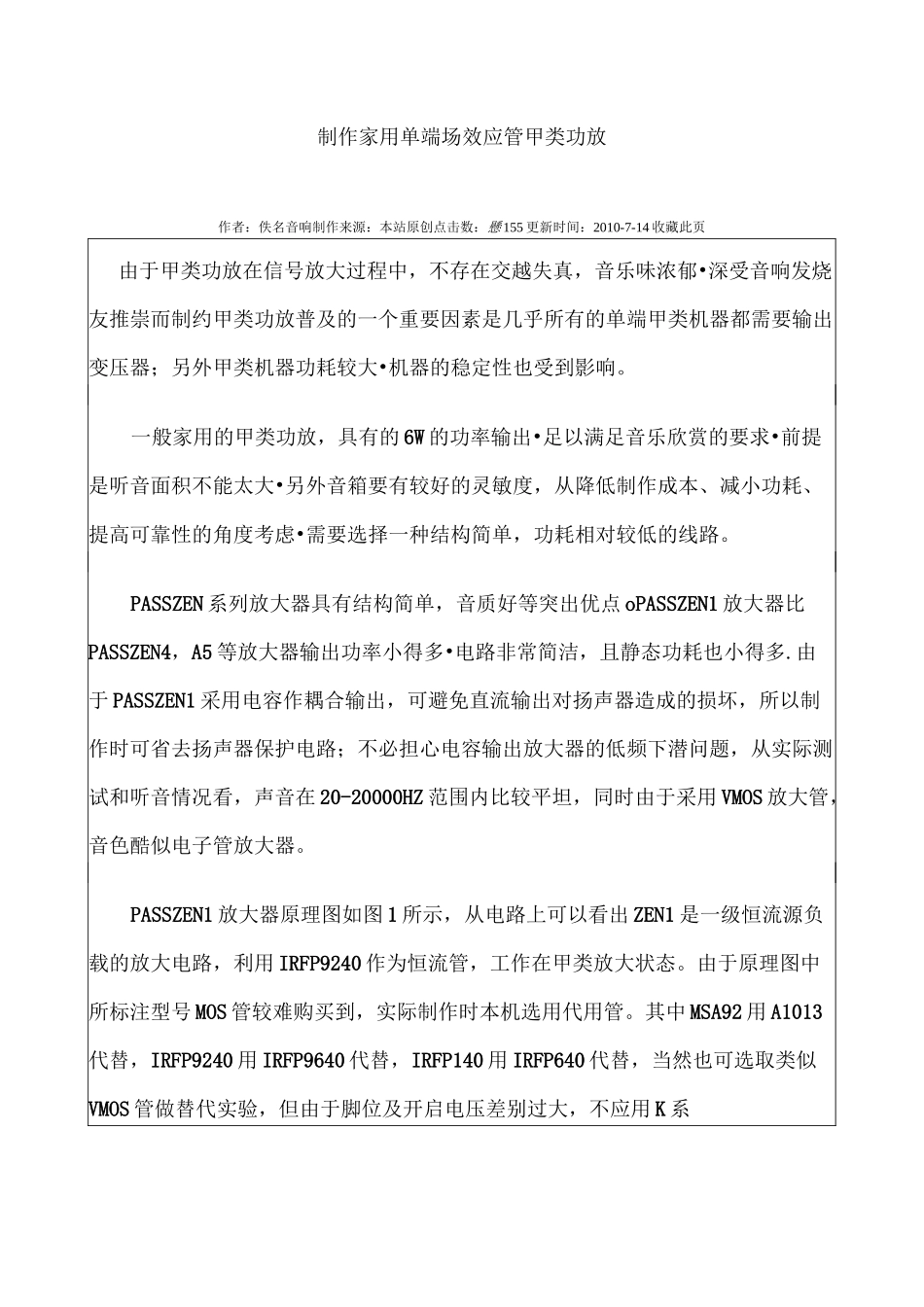

制作家用单端场效应管甲类功放作者：佚名音响制作来源：本站原创点击数：懸 155 更新时间：2010-7-14 收藏此页由于甲类功放在信号放大过程中，不存在交越失真，音乐味浓郁•深受音响发烧友推崇而制约甲类功放普及的一个重要因素是几乎所有的单端甲类机器都需要输出变压器；另外甲类机器功耗较大•机器的稳定性也受到影响。一般家用的甲类功放，具有的 6W 的功率输出•足以满足音乐欣赏的要求•前提是听音面积不能太大•另外音箱要有较好的灵敏度，从降低制作成本、减小功耗、提高可靠性的角度考虑•需要选择一种结构简单，功耗相对较低的线路。PASSZEN 系列放大器具有结构简单，音质好等突出优点 oPASSZEN1 放大器比PASSZEN4，A5 等放大器输出功率小得多•电路非常简洁，且静态功耗也小得多.由于 PASSZEN1 采用电容作耦合输出，可避免直流输出对扬声器造成的损坏，所以制作时可省去扬声器保护电路；不必担心电容输出放大器的低频下潜问题，从实际测试和听音情况看，声音在 20-20000HZ 范围内比较平坦，同时由于采用 VMOS 放大管，音色酷似电子管放大器。PASSZEN1 放大器原理图如图 1 所示，从电路上可以看出 ZEN1 是一级恒流源负载的放大电路，利用 IRFP9240 作为恒流管，工作在甲类放大状态。由于原理图中所标注型号 MOS 管较难购买到，实际制作时本机选用代用管。其中 MSA92 用 A1013代替，IRFP9240 用 IRFP9640 代替，IRFP140 用 IRFP640 代替，当然也可选取类似VMOS 管做替代实验，但由于脚位及开启电压差别过大，不应用 K 系(AKUTtMSPA92Q 号—Lii—h■4.75TLJIt2214.75kiwtIJI 叶—ijp«2200C丁 4JlkitI{:■4*Fir列与 J 系列场效应管。801PASSZEN1 原理 SIF 面就制作过程中的几个关键问题做介绍。1、电源电路由于 PASSZEN1 放大器工作在单端甲类状态，双通道工作时，静态电流约为4A,如采用单只变压器供电，变压器容量与次级线径均要较大，否则采用每声道独立供电是个不错的选择。本机采用 1 只 500W 环牛为双声道供电；由于静态电流较大，整流桥的容量、品质一定要有保证，双声道供电应选用 50A 整流桥，否则压降过大，整流桥严重发热，甚至烧毁，应保证供电电压在 34V 左右；同时由于电源电Hi12\k1CiinmolfUT9240\)(lift(6800|LFI22KJy————■■■■*—<)UT{\川 W}+IHI£■前 RFP6IIMFIlAffKAIHH5路负载较重，滤波电容一定要有足够的容量，否则可能引发交流声，如在不采用稳压...
