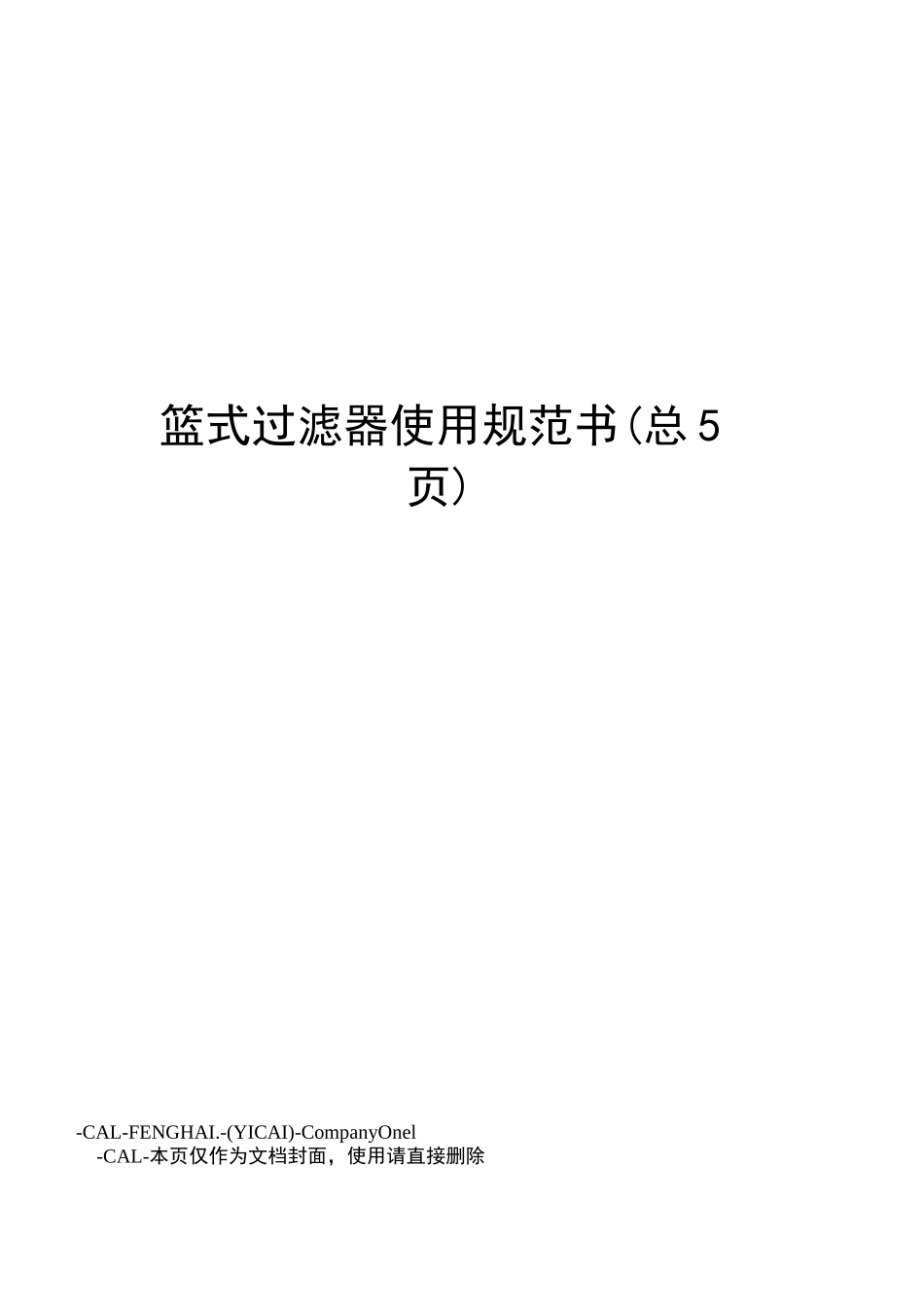

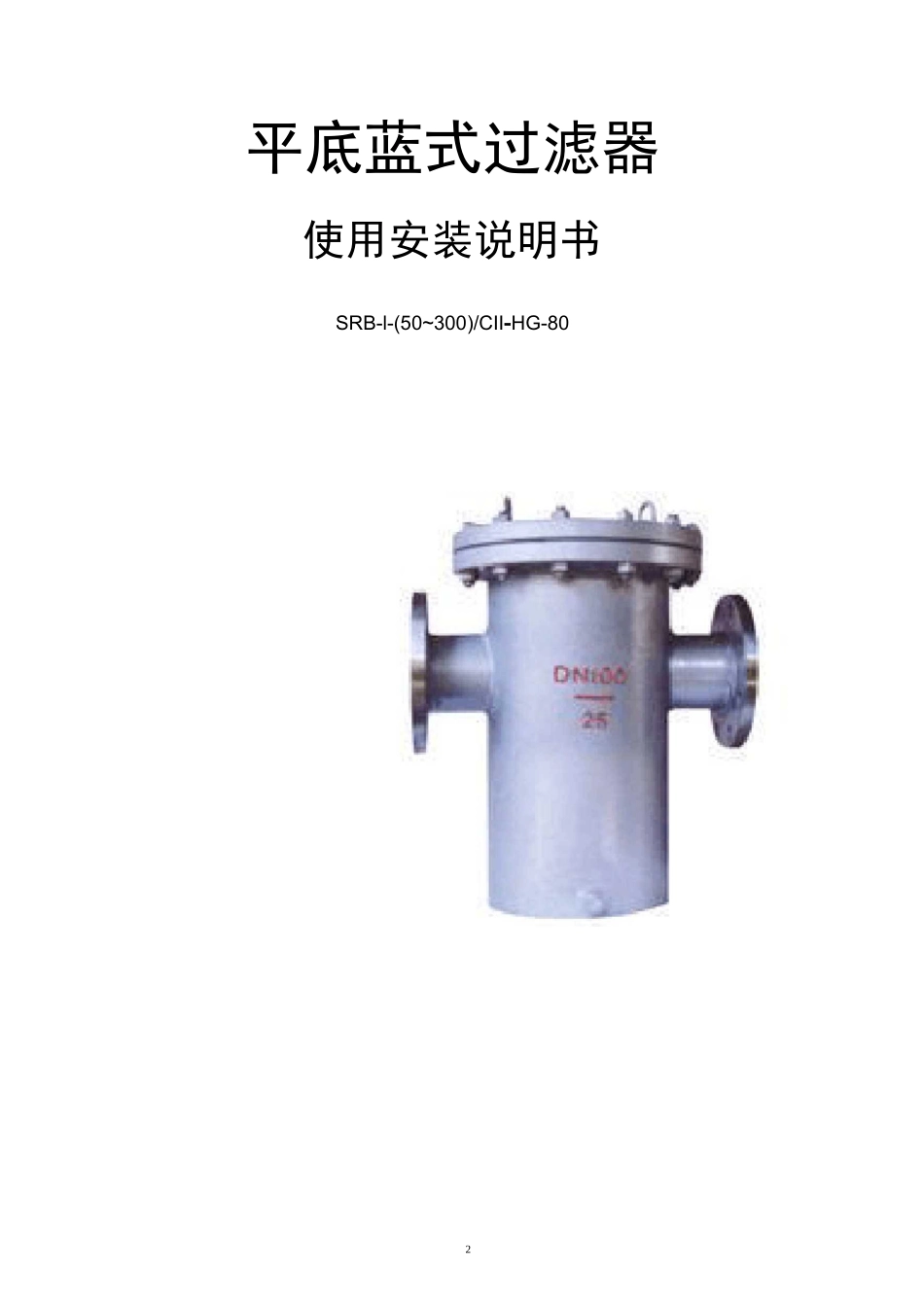

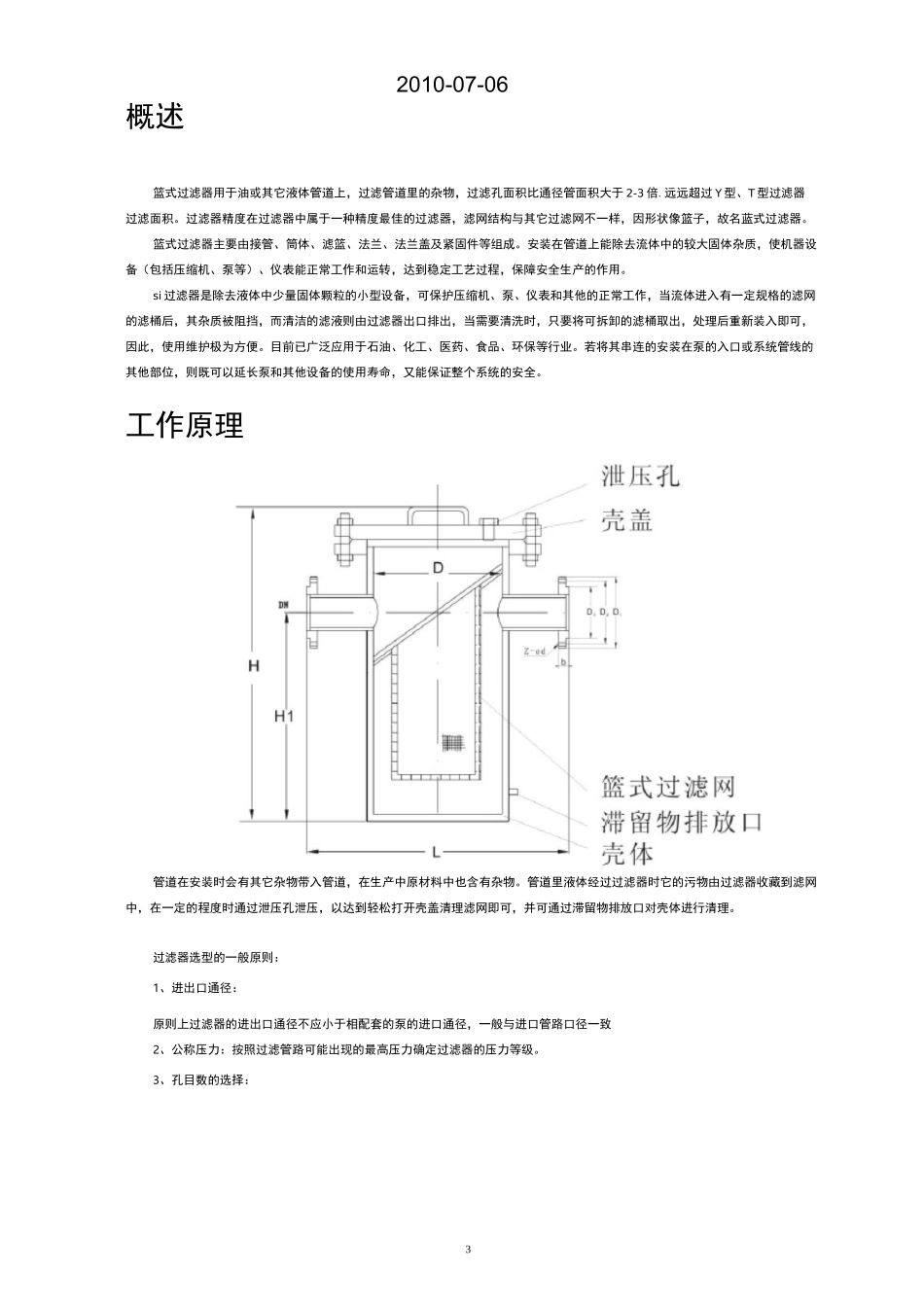

篮式过滤器使用规范书(总 5页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除2平底蓝式过滤器使用安装说明书SRB-l-(50~300)/CII-HG-8032010-07-06概述篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于 2-3 倍.远远超过 Y 型、T 型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。si 过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其他的正常工作，当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤桶取出，处理后重新装入即可，因此，使用维护极为方便。目前已广泛应用于石油、化工、医药、食品、环保等行业。若将其串连的安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿命，又能保证整个系统的安全。工作原理管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。过滤器选型的一般原则：1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。3、孔目数的选择：4主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。重要的技术参数DNLDDDDHH1bZ—0d502601081652125399300170204-1865330140185145118360240204—1880340159200160132400250228-18100400219220180156470300248-18150500273285240211630420268-222005603253402952667805303012-222506604204053553199306403212-2630075045046041037012008403212-26■型号标记-例子：过滤精度：80 目法兰标准：新国标连接形式：法兰连接主体材质：SUS304 压力等级：接管口径：DN200(8”)平底篮式过滤器■适用范围1，化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。2...
