高低压电气系统安装及调试方案

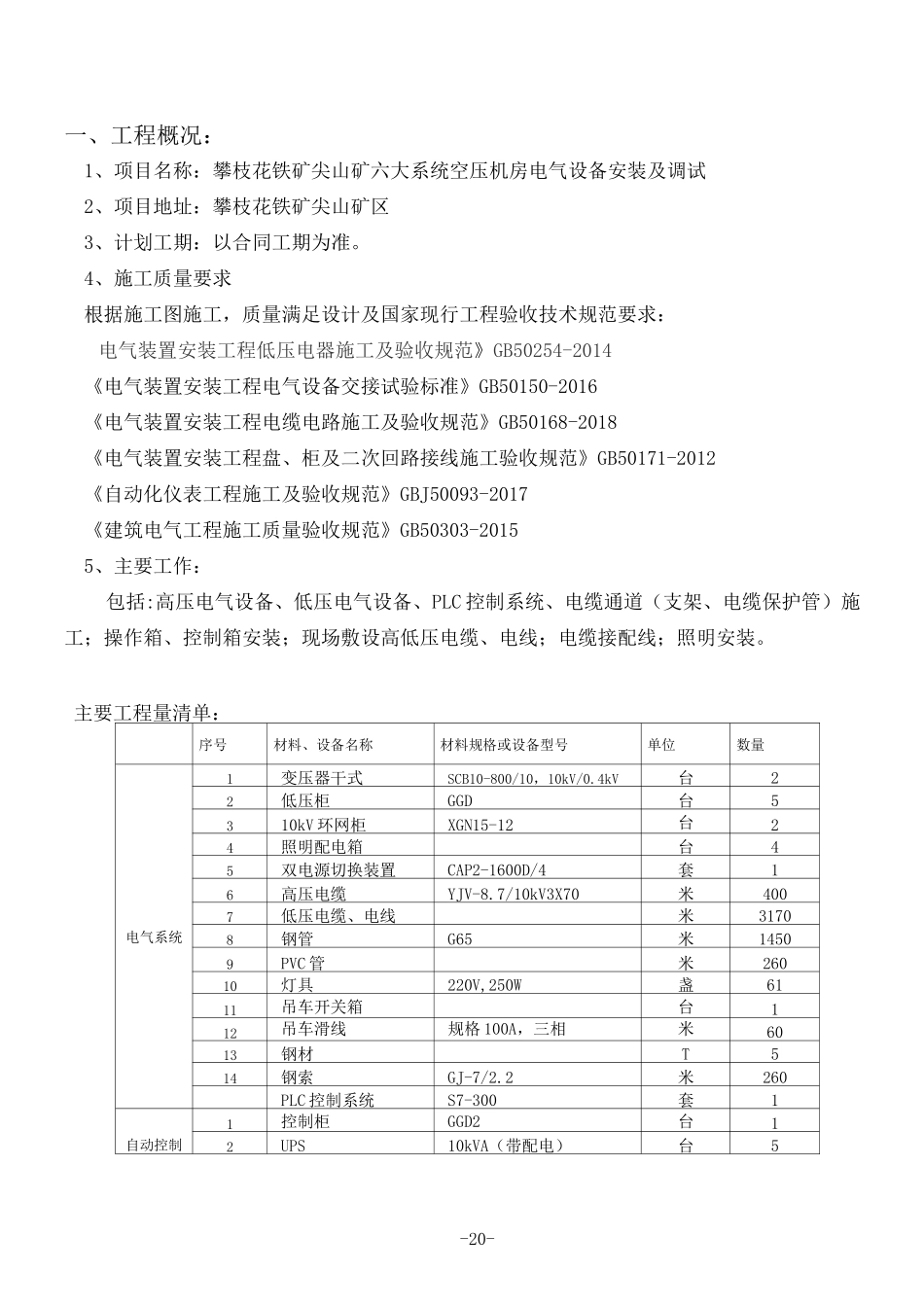

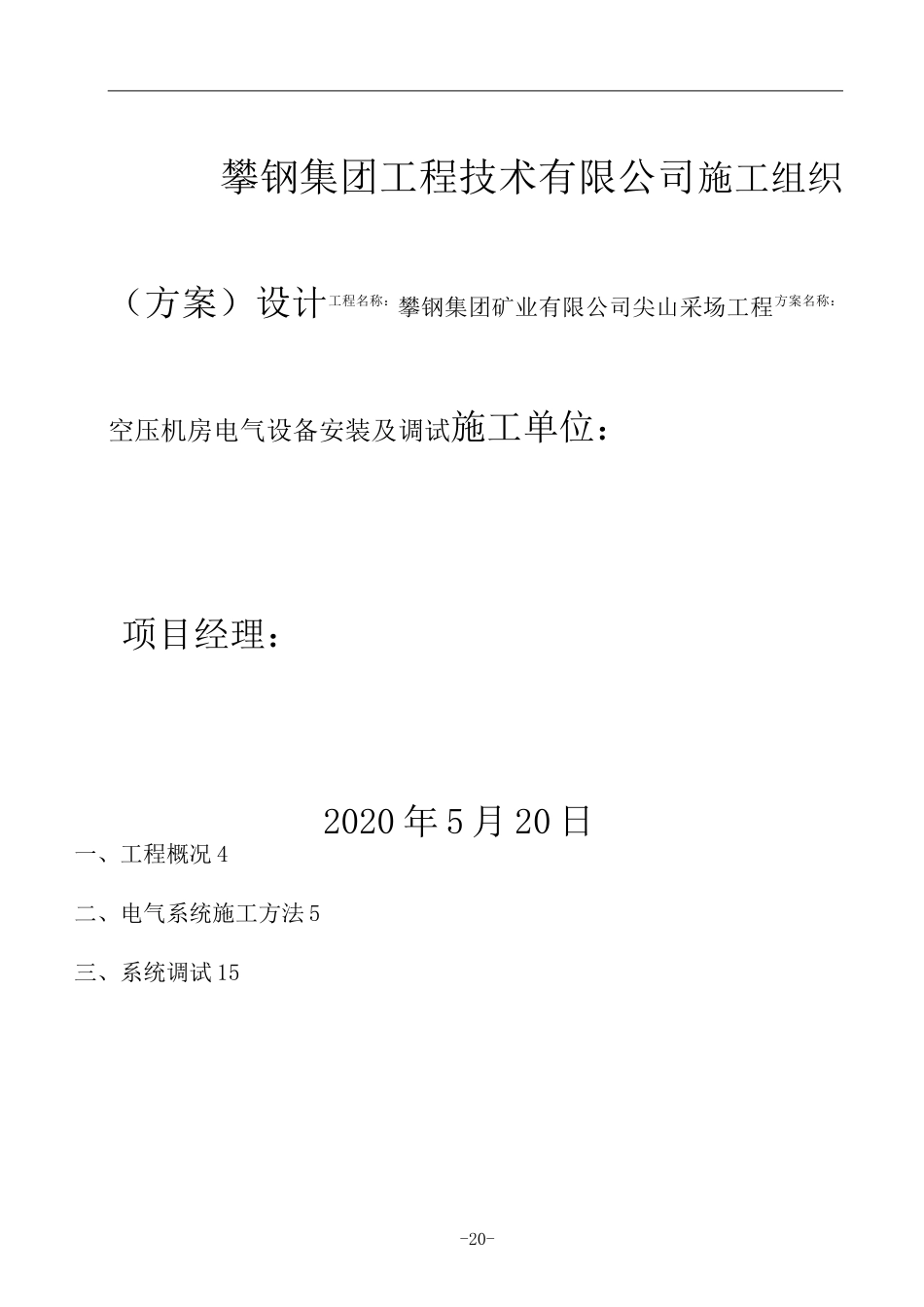

-20-攀钢集团工程技术有限公司施工组织（方案）设计工程名称：攀钢集团矿业有限公司尖山采场工程方案名称：空压机房电气设备安装及调试施工单位：项目经理：2020 年 5 月 20 日一、工程概况 4二、电气系统施工方法 5三、系统调试 15-20-四、单机试车 19五、施工组织、人员机具安排 21六、施工进度计划 22七、施工质量保证措施 23八、施工安全环保措施 24-20-一、工程概况：1、项目名称：攀枝花铁矿尖山矿六大系统空压机房电气设备安装及调试2、项目地址：攀枝花铁矿尖山矿区3、计划工期：以合同工期为准。4、施工质量要求根据施工图施工，质量满足设计及国家现行工程验收技术规范要求：电气装置安装工程低压电器施工及验收规范》GB50254-2014《电气装置安装工程电气设备交接试验标准》GB50150-2016《电气装置安装工程电缆电路施工及验收规范》GB50168-2018《电气装置安装工程盘、柜及二次回路接线施工验收规范》GB50171-2012《自动化仪表工程施工及验收规范》GBJ50093-2017《建筑电气工程施工质量验收规范》GB50303-20155、主要工作：包括:高压电气设备、低压电气设备、PLC 控制系统、电缆通道（支架、电缆保护管）施工；操作箱、控制箱安装；现场敷设高低压电缆、电线；电缆接配线；照明安装。主要工程量清单：序号材料、设备名称材料规格或设备型号单位数量电气系统1变压器干式SCB10-800/10，10kV/0.4kV台22低压柜GGD台5310kV 环网柜XGN15-12台24照明配电箱台45双电源切换装置CAP2-1600D/4套16高压电缆YJV-8.7/10kV3X70米4007低压电缆、电线米31708钢管G65米14509PVC 管米26010灯具220V,250W盏6111吊车开关箱台112吊车滑线规格 100A，三相米6013钢材T514钢索GJ-7/2.2米260PLC 控制系统S7-300套1自动控制1控制柜GGD2台12UPS10kVA（带配电）台5-20-3控制电缆米11304钢材[10T35钢管G32米468二、电气系统施工方法（一）电气系统施工工艺程序图1、熟悉施工图纸（注意图纸中提出的各种施工要求）。2、要求设计单位进行技术交底、弄清技术要求、技术标准和施工规范。3、安装施工前施工单位必须到现场对安装的设备（项目）进行全面的了解和熟悉现场的施工情况。4、配合监理单位组织的（业主方、总包方、设备厂家参加）设备验收，并清理好设备5、开工前做好设备报验工作。（三）主要施工方法1、电气设备安装-20-(1) 电气设备安装程序(2) 设备现场后，应及时做下列验收检查：a. 技术文件应齐全，并有装箱清单。b.按装箱清点，规格、型...
