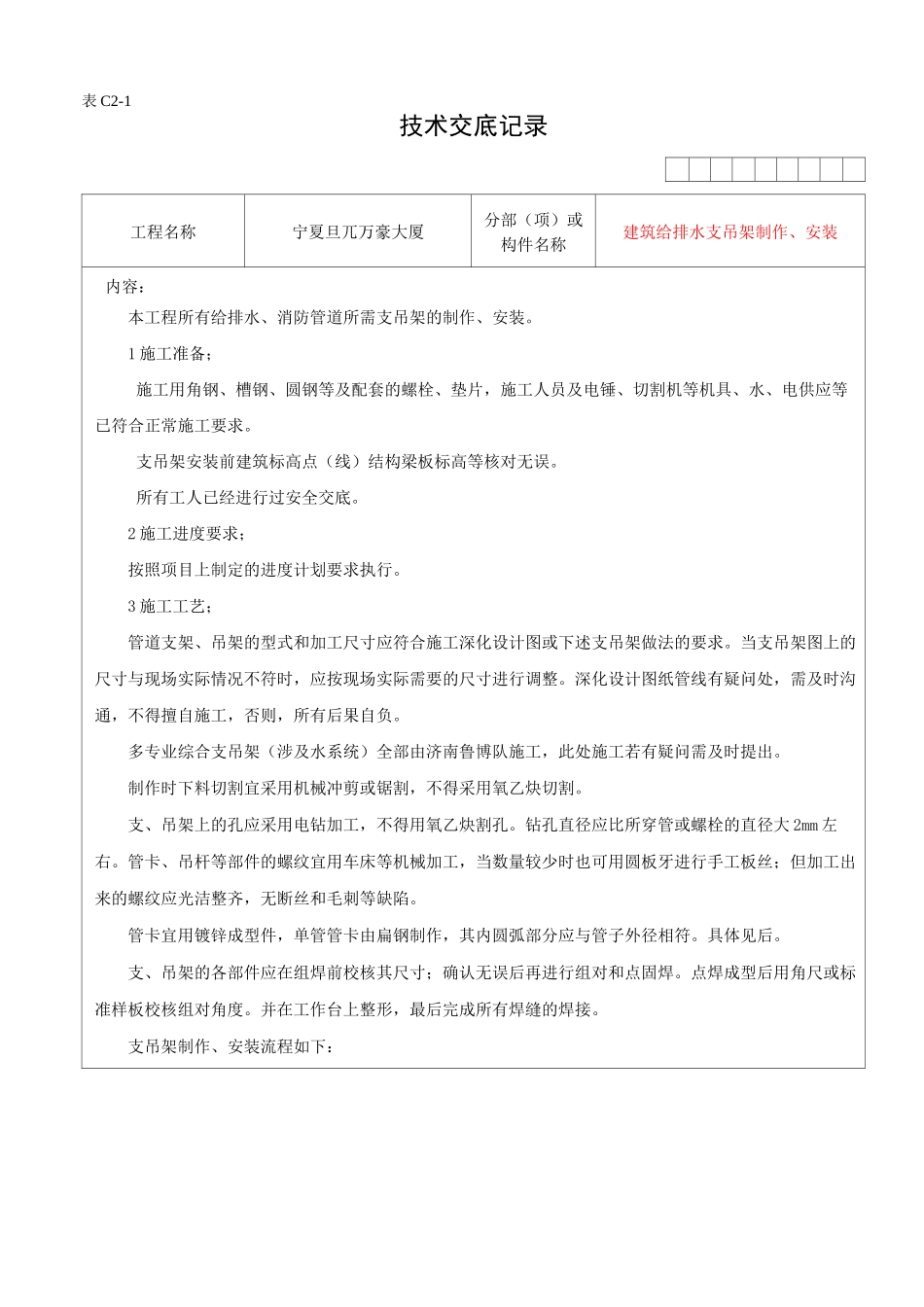

表 C2-1技术交底记录工程名称宁夏旦兀万豪大厦分部（项）或构件名称建筑给排水支吊架制作、安装内容：本工程所有给排水、消防管道所需支吊架的制作、安装。1 施工准备；施工用角钢、槽钢、圆钢等及配套的螺栓、垫片，施工人员及电锤、切割机等机具、水、电供应等已符合正常施工要求。支吊架安装前建筑标高点（线）结构梁板标高等核对无误。所有工人已经进行过安全交底。2 施工进度要求；按照项目上制定的进度计划要求执行。3 施工工艺；管道支架、吊架的型式和加工尺寸应符合施工深化设计图或下述支吊架做法的要求。当支吊架图上的尺寸与现场实际情况不符时，应按现场实际需要的尺寸进行调整。深化设计图纸管线有疑问处，需及时沟通，不得擅自施工，否则，所有后果自负。多专业综合支吊架（涉及水系统）全部由济南鲁博队施工，此处施工若有疑问需及时提出。制作时下料切割宜采用机械冲剪或锯割，不得采用氧乙炔切割。支、吊架上的孔应采用电钻加工，不得用氧乙炔割孔。钻孔直径应比所穿管或螺栓的直径大 2mm 左右。管卡、吊杆等部件的螺纹宜用车床等机械加工，当数量较少时也可用圆板牙进行手工板丝；但加工出来的螺纹应光洁整齐，无断丝和毛刺等缺陷。管卡宜用镀锌成型件，单管管卡由扁钢制作，其内圆弧部分应与管子外径相符。具体见后。支、吊架的各部件应在组焊前校核其尺寸；确认无误后再进行组对和点固焊。点焊成型后用角尺或标准样板校核组对角度。并在工作台上整形，最后完成所有焊缝的焊接。支吊架制作、安装流程如下：先决条件检查支、吊架制作钢筋探测与钻孔麦装调軟支吊架制作具体要求如下：3.1 管道支吊架间距要求：3.1.1 钢管(含镀锌钢管、螺旋钢管)管道支架最大间距如下表钢管管道支架最大间距表公称直径(mm)1520253240507080100125150200250300支架间距单位：米保温233446778不保温345667811123.1.2 薄壁不锈钢管道支架最大间距如下表薄壁不锈钢管道支架最大间距表公称直径 DN1520253240506580100125150200支架间距单位：米水平管立管3.1.3 塑料管及复合管管道支架的最大间距如下表塑料管及复合管管道支架最大间距表公称外径16182025324050637590110125160支吊架间距单位：米横管立管3.1.4 铜管管道的支、吊架设置间距应不大于下表要求。铜管最大支架间距表公称直径DN（mm）20253240506580100125150200250支架间距保温单位：米不保温3.1.5 铸铁管支吊架间距要求如下:对于横管吊架托架的安装当管材长度不小于时每根管材...
