煤棚网架施工组织设计

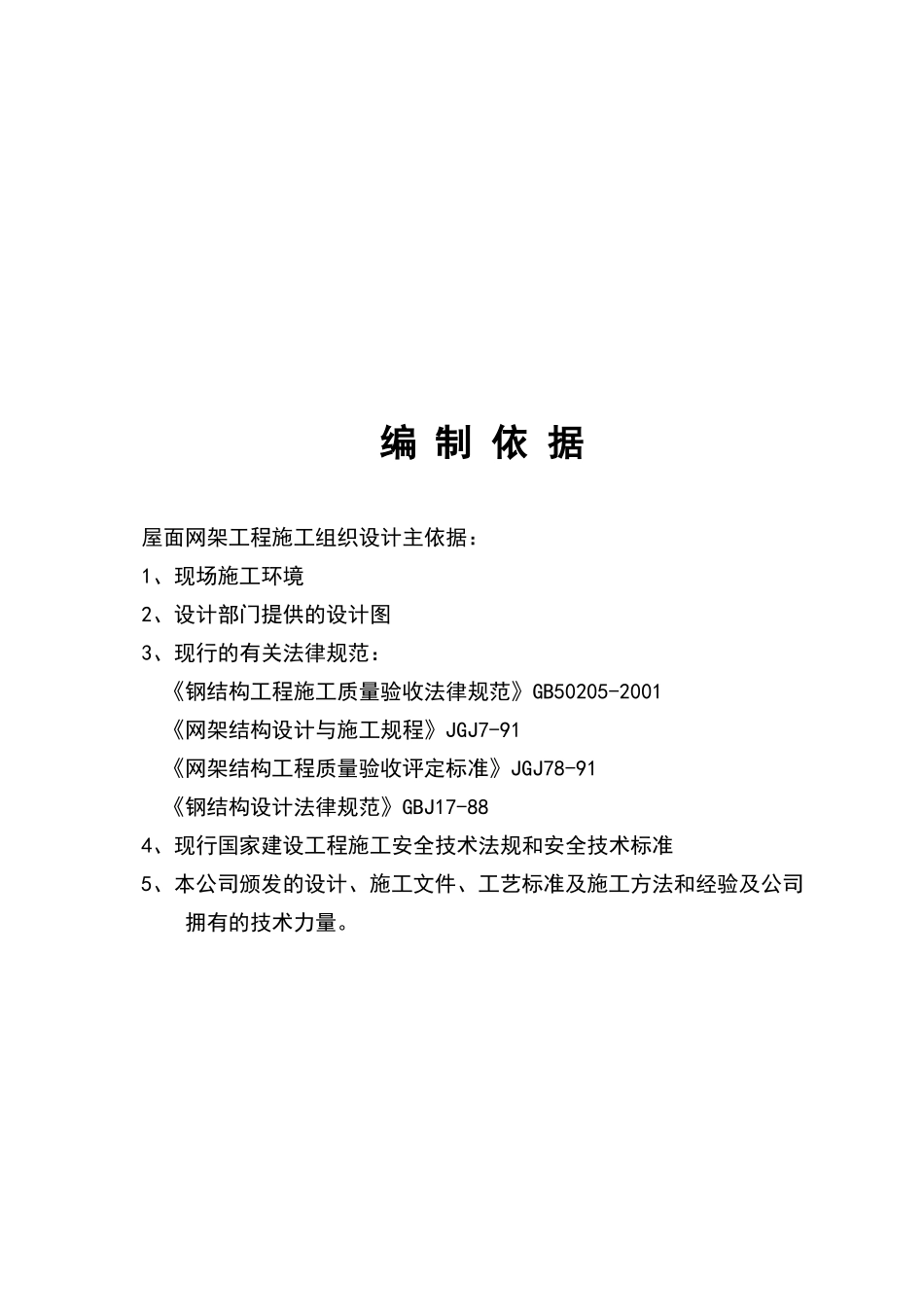

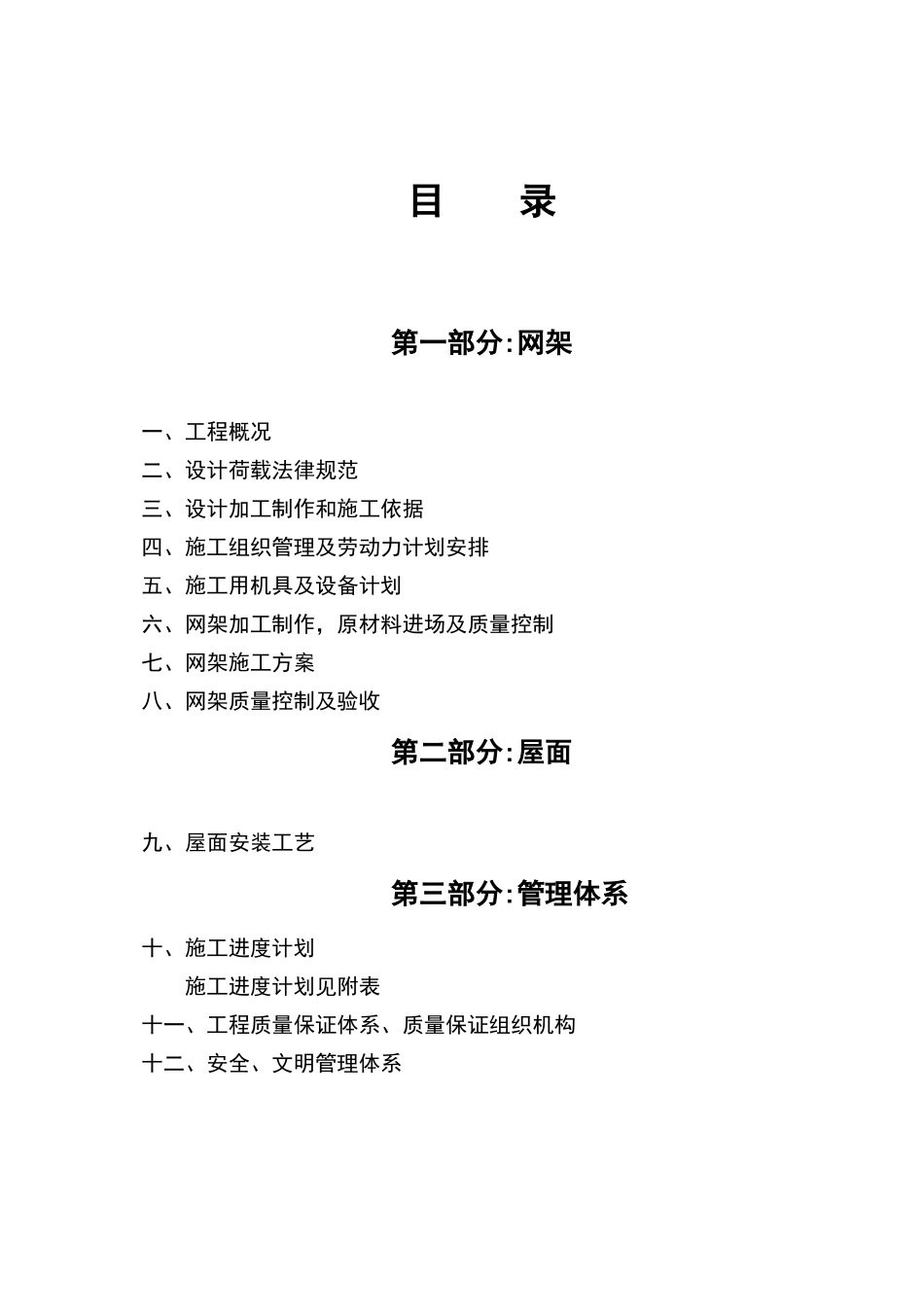

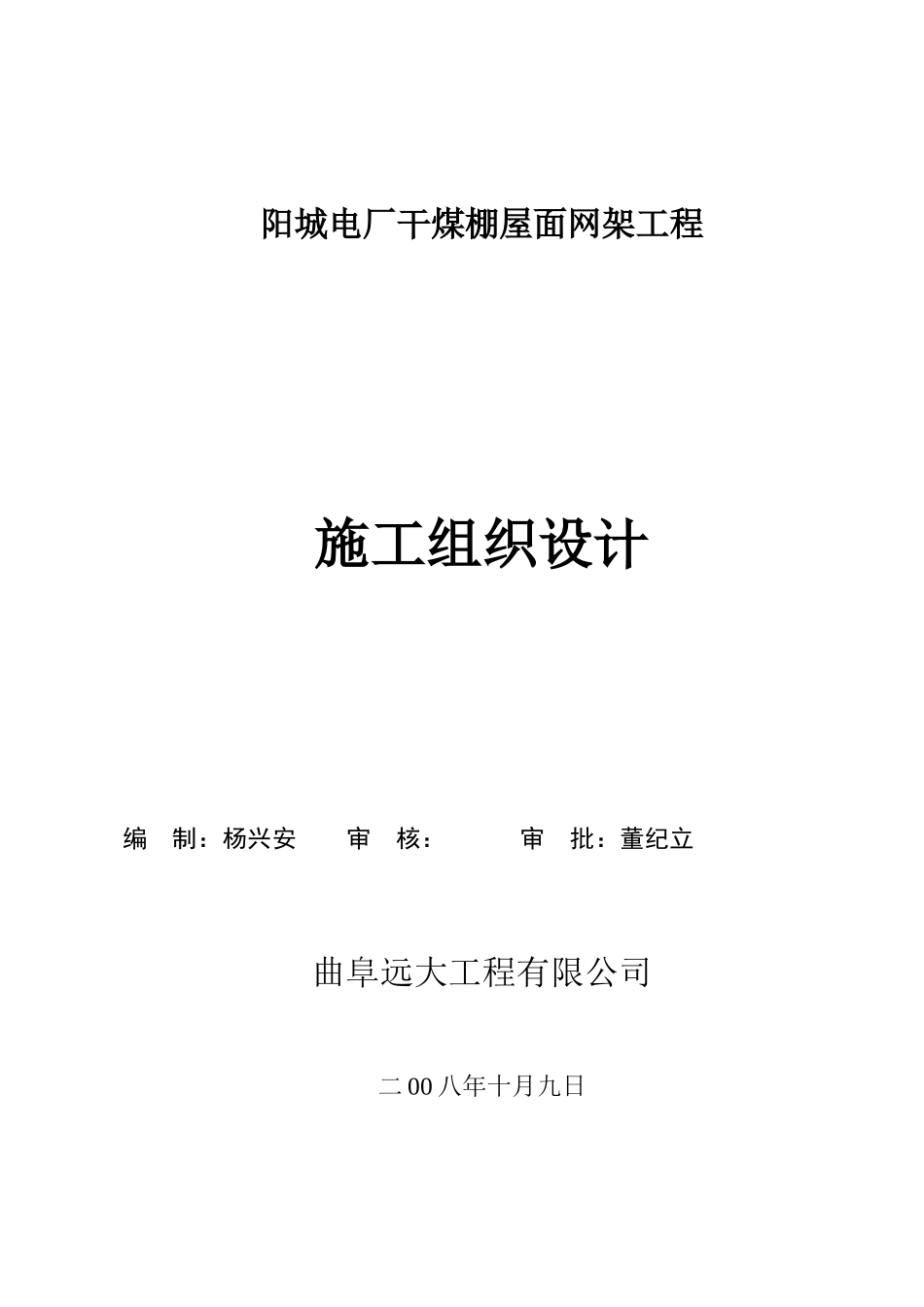

阳城电厂干煤棚屋面网架工程施工组织设计编 制：杨兴安 审 核： 审 批：董纪立曲阜远大工程有限公司 二 00 八年十月九日编 制 依 据屋面网架工程施工组织设计主依据：1、现场施工环境2、设计部门提供的设计图3、现行的有关法律规范：《钢结构工程施工质量验收法律规范》GB50205-2001《网架结构设计与施工规程》JGJ7-91《网架结构工程质量验收评定标准》JGJ78-91《钢结构设计法律规范》GBJ17-884、现行国家建设工程施工安全技术法规和安全技术标准5、本公司颁发的设计、施工文件、工艺标准及施工方法和经验及公司拥有的技术力量。目 录第一部分:网架一、工程概况二、设计荷载法律规范三、设计加工制作和施工依据四、施工组织管理及劳动力计划安排五、施工用机具及设备计划六、网架加工制作，原材料进场及质量控制七、网架施工方案八、网架质量控制及验收第二部分:屋面九、屋面安装工艺第三部分:管理体系十、施工进度计划施工进度计划见附表十一、工程质量保证体系、质量保证组织机构十二、安全、文明管理体系第一部分:网架一、工程概况1、建筑物投影尺寸轴线米×99 米，网架最高点， 网架支座位于砼柱顶标高处。屋面网架为四角锥筒壳螺栓球节点网架，采纳下弦多点支承，网架矢高为，网格 4000㎜×4300㎜。2、屋面采纳镀锌滚涂彩钢板。排水为两面自由落水。二、设计荷载法律规范屋面荷载：1、上弦：㎡；2、下弦㎡； 3、基本风压：㎡； 4、 屋面活载：㎡； 5、抗震设防为 7 度三、设计加工制作和施工依据1、《建筑结构荷载法律规范》GBJ5009-20012、《建筑抗震设计法律规范》GB50011-20013、《钢结构设计法律规范》GBJ17-884、《钢结构工程施工质量验收法律规范》GB50205-20015、《网架结构设计与施工规程》JGJ7-916、《建筑钢结构焊接规程》JGJ81-917、《压型金属板设计施工规程》YBZ216-888、《网架结构工程质量检验评定标准》JGJ78-91四、施工组织管理及劳动计划安排1、施工组织1·1、项目组织机构图业主 1·2、施工安装组织机构图：2、劳动力组织计划2·1、项目部专业人员配备一览表序号姓 名职 务主 要 职 责1董纪立施工现场负责人项目总负责，广泛协调各项工作2董来芹现场技术负责人网架屋面，屋面板，施工技术，质量总负责3苑永贞施工员网架屋面工程施工技术指导项目经理监理单位设计部门加工部门采购部门监理部门施工部门项目经理：董纪立施工施工场地代表：董兴胜表;dongxingsheng网架安装队屋面及装饰安装队队长...
