电工电子实训总结

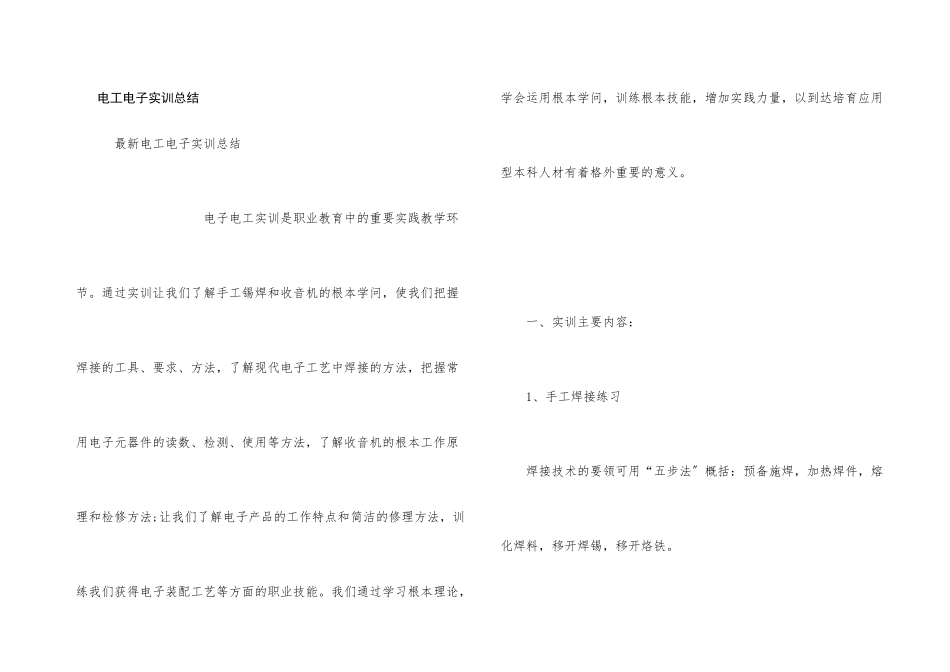

电工电子实训总结_第1页
1/9

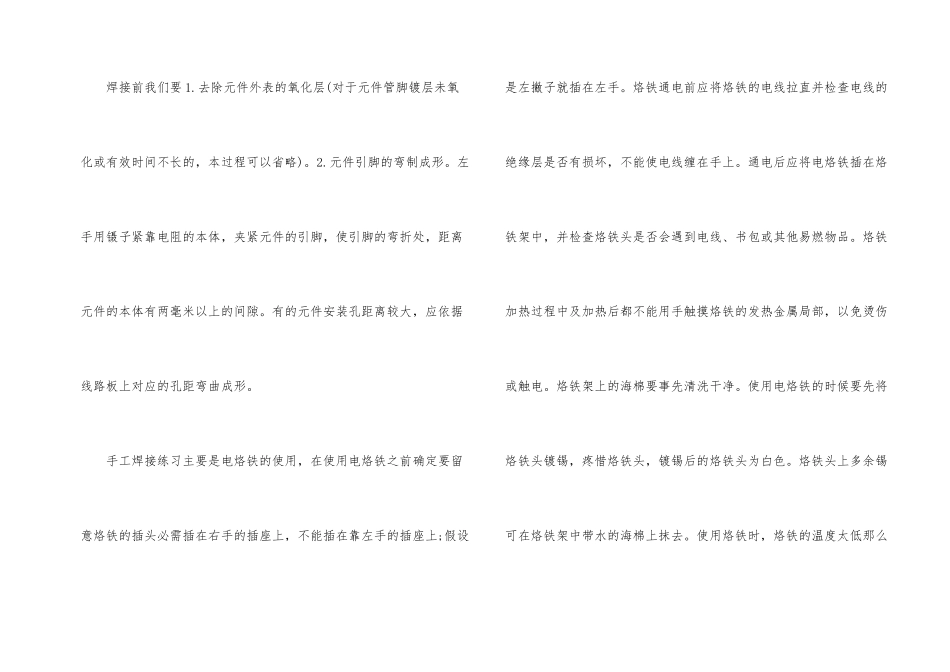

电工电子实训总结_第2页
2/9

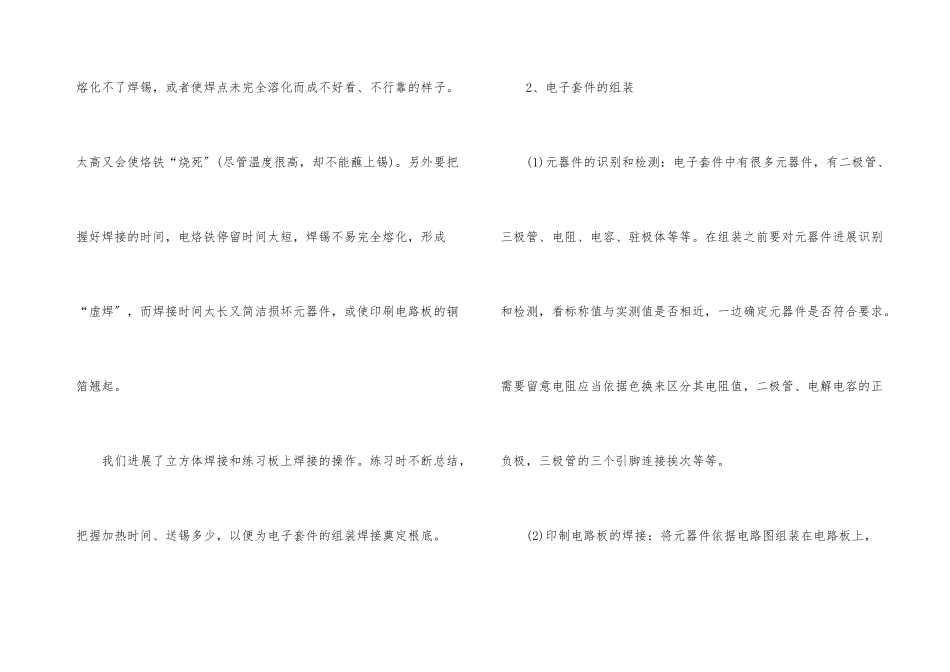

电工电子实训总结_第3页
3/9
电工电子实训总结 最新电工电子实训总结 电子电工实训是职业教育中的重要实践教学环节。通过实训让我们了解手工锡焊和收音机的根本学问,使我们把握焊接的工具、要求、方法,了解现代电子工艺中焊接的方法,把握常用电子元器件的读数、检测、使用等方法,了解收音机的根本工作原理和检修方法;让我们了解电子产品的工作特点和简洁的修理方法,训练我们获得电子装配工艺等方面的职业技能。我们通过学习根本理论,学会运用根本学问,训练根本技能,增加实践力量,以到达培育应用型本科人材有着格外重要的意义。 一、实训主要内容: 1、手工焊接练习 焊接技术的要领可用“五步法〞概括:预备施焊,加热焊件,熔化焊料,移开焊锡,移开烙铁。 焊接前我们要 1.去除元件外表的氧化层(对于元件管脚镀层未氧化或有效时间不长的,本过程可以省略)。2.元件引脚的弯制成形。左手用镊子紧靠电阻的本体,夹紧元件的引脚,使引脚的弯折处,距离元件的本体有两毫米以上的间隙。有的元件安装孔距离较大,应依据线路板上对应的孔距弯曲成形。 手工焊接练习主要是电烙铁的使用,在使用电烙铁之前确定要留意烙铁的插头必需插在右手的插座上,不能插在靠左手的插座上;假设是左撇子就插在左手。烙铁通电前应将烙铁的电线拉直并检查电线的绝缘层是否有损坏,不能使电线缠在手上。通电后应将电烙铁插在烙铁架中,并检查烙铁头是否会遇到电线、书包或其他易燃物品。烙铁加热过程中及加热后都不能用手触摸烙铁的发热金属局部,以免烫伤或触电。烙铁架上的海棉要事先清洗干净。使用电烙铁的时候要先将烙铁头镀锡,疼惜烙铁头,镀锡后的烙铁头为白色。烙铁头上多余锡可在烙铁架中带水的海棉上抹去。使用烙铁时,烙铁的温度太低那么熔化不了焊锡,或者使焊点未完全溶化而成不好看、不行靠的样子。太高又会使烙铁“烧死〞(尽管温度很高,却不能蘸上锡)。另外要把握好焊接的时间,电烙铁停留时间太短,焊锡不易完全熔化,形成“虚焊〞,而焊接时间太长又简洁损坏元器件,或使印刷电路板的铜箔翘起。 我们进展了立方体焊接和练习板上焊接的操作。练习时不断总结,把握加热时间、送锡多少,以便为电子套件的组装焊接奠定根底。 2、电子套件的组装 (1)元器件的识别和检测:电子套件中有很多元器件,有二极管、三极管、电阻、电容、驻极体等等。在组装之前要对元器件进展识别和检测,看标称值与实测值是否相近,一边确定元器件是否符合要求。需要留意电阻应当依据色换来区分...
