电机检测标准

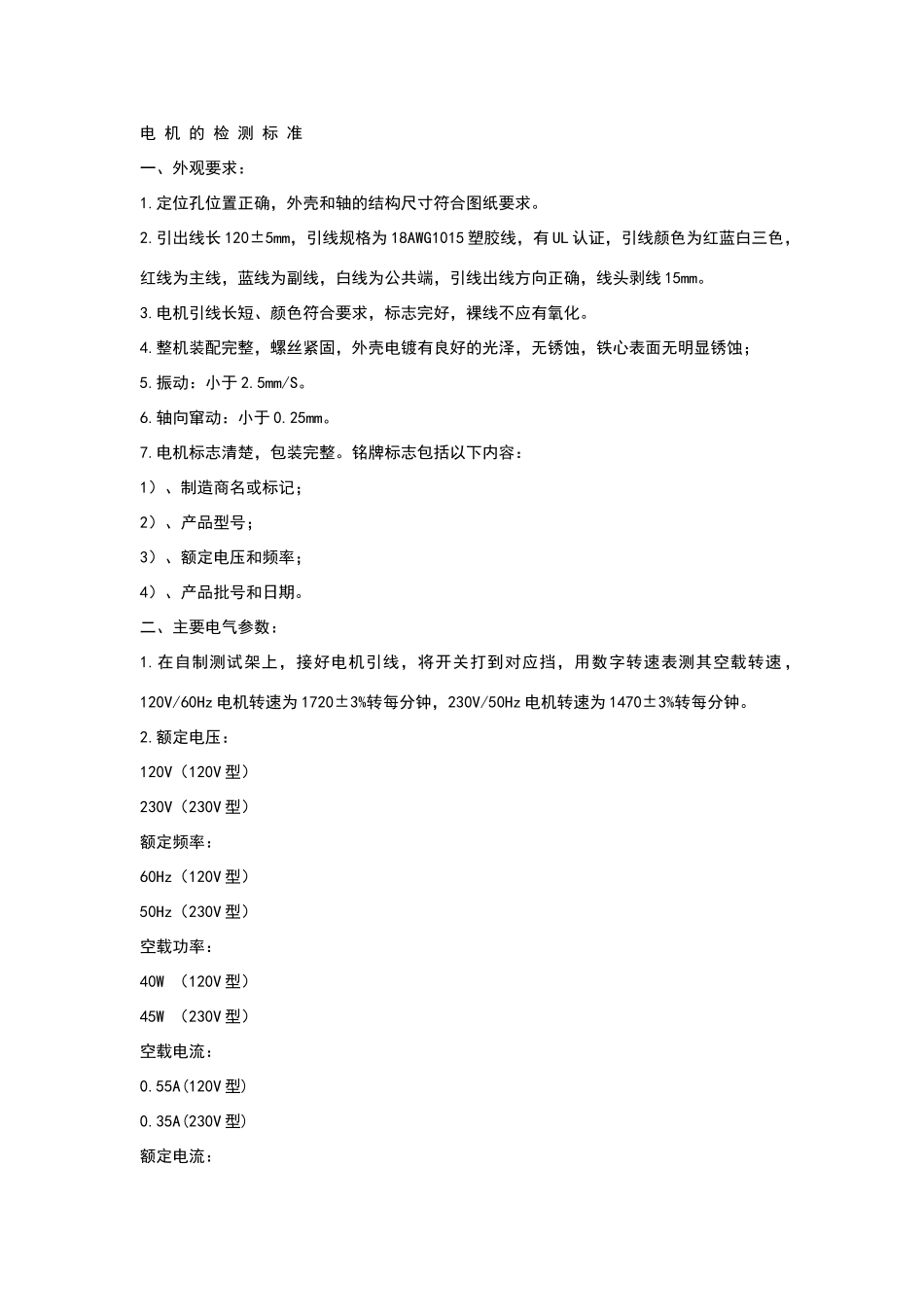

电 机 的 检 测 标 准一、外观要求：1.定位孔位置正确，外壳和轴的结构尺寸符合图纸要求。2.引出线长 120±5mm，引线规格为 18AWG1015 塑胶线，有 UL 认证，引线颜色为红蓝白三色，红线为主线，蓝线为副线，白线为公共端，引线出线方向正确，线头剥线 15mm。3.电机引线长短、颜色符合要求，标志完好，裸线不应有氧化。4.整机装配完整，螺丝紧固，外壳电镀有良好的光泽，无锈蚀，铁心表面无明显锈蚀；5.振动：小于 2.5mm/S。6.轴向窜动：小于 0.25mm。7.电机标志清楚，包装完整。铭牌标志包括以下内容：1）、制造商名或标记；2）、产品型号；3）、额定电压和频率；4）、产品批号和日期。二、主要电气参数：1.在自制测试架上，接好电机引线，将开关打到对应挡，用数字转速表测其空载转速 ，120V/60Hz 电机转速为 1720±3%转每分钟，230V/50Hz 电机转速为 1470±3%转每分钟。2.额定电压：120V（120V 型）230V（230V 型）额定频率：60Hz（120V 型）50Hz（230V 型）空载功率：40W （120V 型）45W （230V 型）空载电流：0.55A(120V 型) 0.35A(230V 型)额定电流：0.75A(120V 型)0.45A(230V 型)额定输入功率：90W(120V 型)100W (230V 型)3.耐压试验：在 1800VAC/1S 下无击穿拉弧现象。4.噪音：在宁静的检测室内，用分贝检测仪在距离电机 500mm 处测其空载噪音，应小于47dB（与背景噪音差要大于 10 dB）。5.泄漏电流：小于。6.绝缘强度：大于 2MΩ/500VDC。7.低压启动电压值：48V（120V 型），132V（230V）。8.旋转方向：轴伸方向单向逆时针转动。9.热保护器：SF152℃可恢复温控器，动作温度 157±5%℃。10. 在温度为 40±2℃，相对湿度为 90∽95%的恒温恒湿箱中试验 48 小时，电机表面无凝露的条件下：A、绝缘电阻：在 DC500V 挡下测电机的绝缘电阻应大于 1MΩ。B、耐压：绕组对机壳在 1800VAC/1S 下无击穿拉弧现象。11. 常温常压下,实际工作状态可连续运行 3000 小时以上。12. 空载温升：在额定电压和频率下，电机装机后空载运行四十分钟后，电机绕组温升小于 70K。13. 负载温升：在额定电压和频率下，电机装机后负载运行三十分钟后，电机绕组温升小于 75K。14. 熔断保护：在额定电压和频率下，让电机堵转，测量温控器所在线圈绕组处的温度和绕组电流，记录当电流为零时的温度值，此时温度应为 157±5%℃。三、检测规则：1、电机必须经公司品质部门检测合格后方可入库生产使用。2、进厂检...
