电机检修各部件间隙配合标准

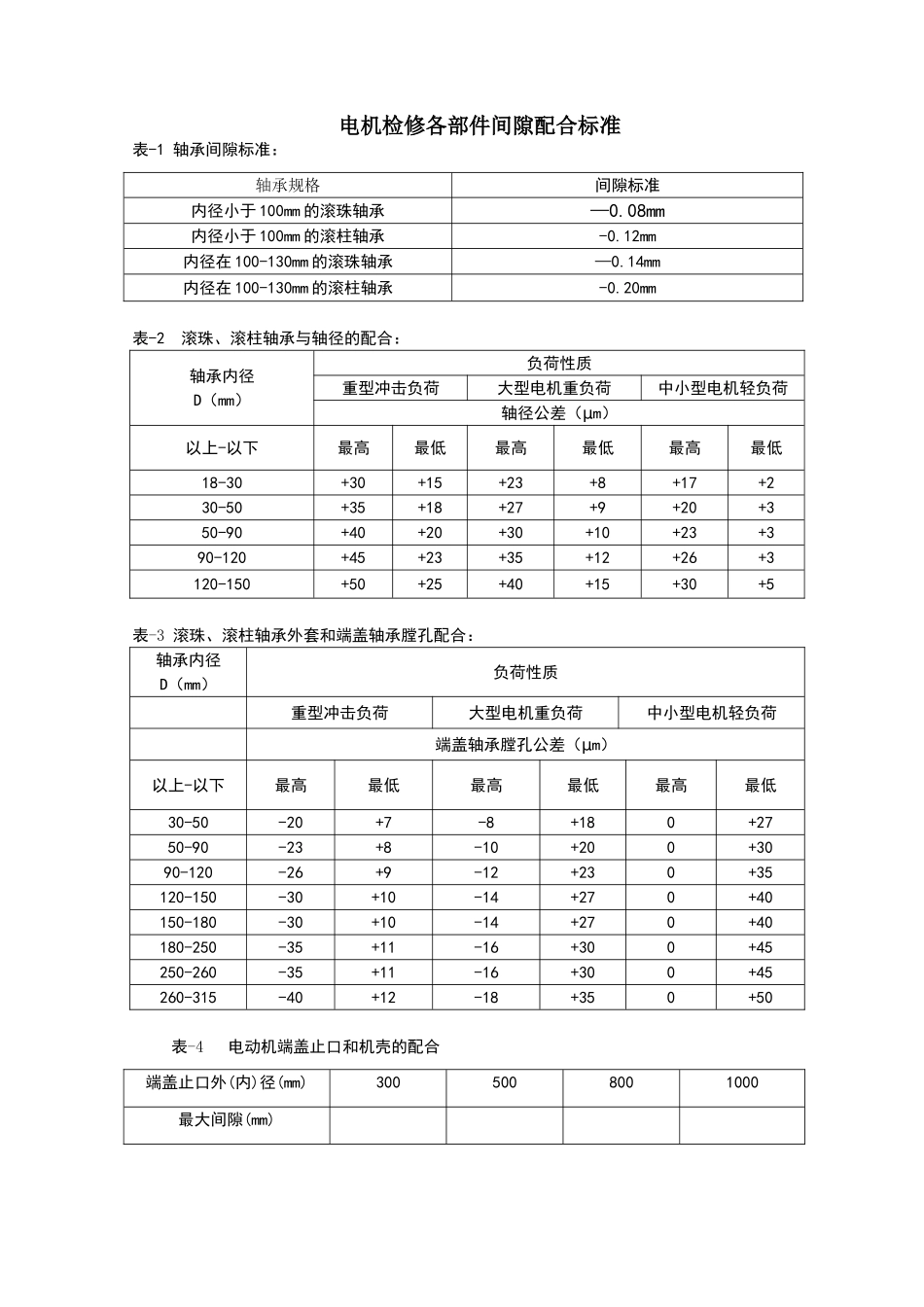

电机检修各部件间隙配合标准_第1页
1/3

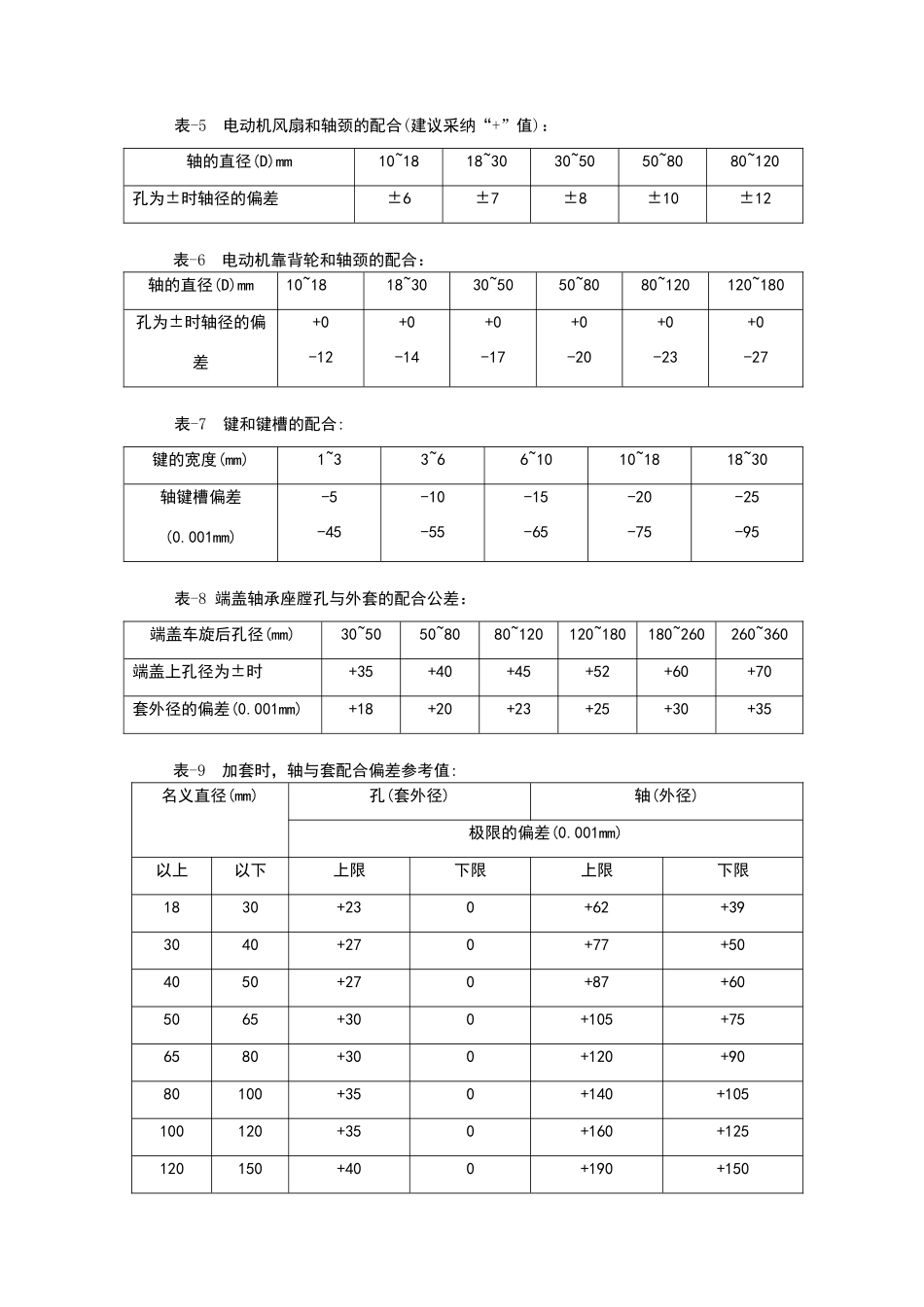

电机检修各部件间隙配合标准_第2页
2/3
电机检修各部件间隙配合标准_第3页
3/3
电机检修各部件间隙配合标准表-1 轴承间隙标准:轴承规格间隙标准内径小于 100mm 的滚珠轴承—0.08mm内径小于 100mm 的滚柱轴承-0.12mm内径在 100-130mm 的滚珠轴承—0.14mm内径在 100-130mm 的滚柱轴承-0.20mm表-2 滚珠、滚柱轴承与轴径的配合:轴承内径D(mm)负荷性质重型冲击负荷大型电机重负荷中小型电机轻负荷轴径公差(µm)以上-以下最高最低最高最低最高最低18-30+30+15+23+8+17+230-50+35+18+27+9+20+350-90+40+20+30+10+23+390-120+45+23+35+12+26+3120-150+50+25+40+15+30+5表-3 滚珠、滚柱轴承外套和端盖轴承膛孔配合:轴承内径D(mm)负荷性质重型冲击负荷大型电机重负荷中小型电机轻负荷端盖轴承膛孔公差(µm)以上-以下最高最低最高最低最高最低30-50-20+7-8+180+2750-90-23+8-10+200+3090-120-26+9-12+230+35120-150-30+10-14+270+40150-180-30+10-14+270+40180-250-35+11-16+300+45250-260-35+11-16+300+45260-315-40+12-18+350+50表-4 电动机端盖止口和机壳的配合端盖止口外(内)径(mm)3005008001000最大间隙(mm)表-5 电动机风扇和轴颈的配合(建议采纳“+”值):轴的直径(D)mm10~1818~3030~5050~8080~120孔为±时轴径的偏差±6±7±8±10±12表-6 电动机靠背轮和轴颈的配合:轴的直径(D)mm10~1818~3030~5050~8080~120120~180孔为±时轴径的偏差+0-12+0-14+0-17+0-20+0-23+0-27表-7 键和键槽的配合:键的宽度(mm)1~33~66~1010~1818~30轴键槽偏差(0.001mm)-5-45-10-55-15-65-20-75-25-95表-8 端盖轴承座膛孔与外套的配合公差:端盖车旋后孔径(mm)30~5050~8080~120120~180180~260260~360端盖上孔径为±时+35+40+45+52+60+70套外径的偏差(0.001mm)+18+20+23+25+30+35表-9 加套时,轴与套配合偏差参考值:名义直径(mm)孔(套外径)轴(外径)极限的偏差(0.001mm)以上以下上限下限上限下限1830+230+62+393040+270+77+504050+270+87+605065+300+105+756580+300+120+9080100+350+140+105100120+350+160+125120150+400+190+150
