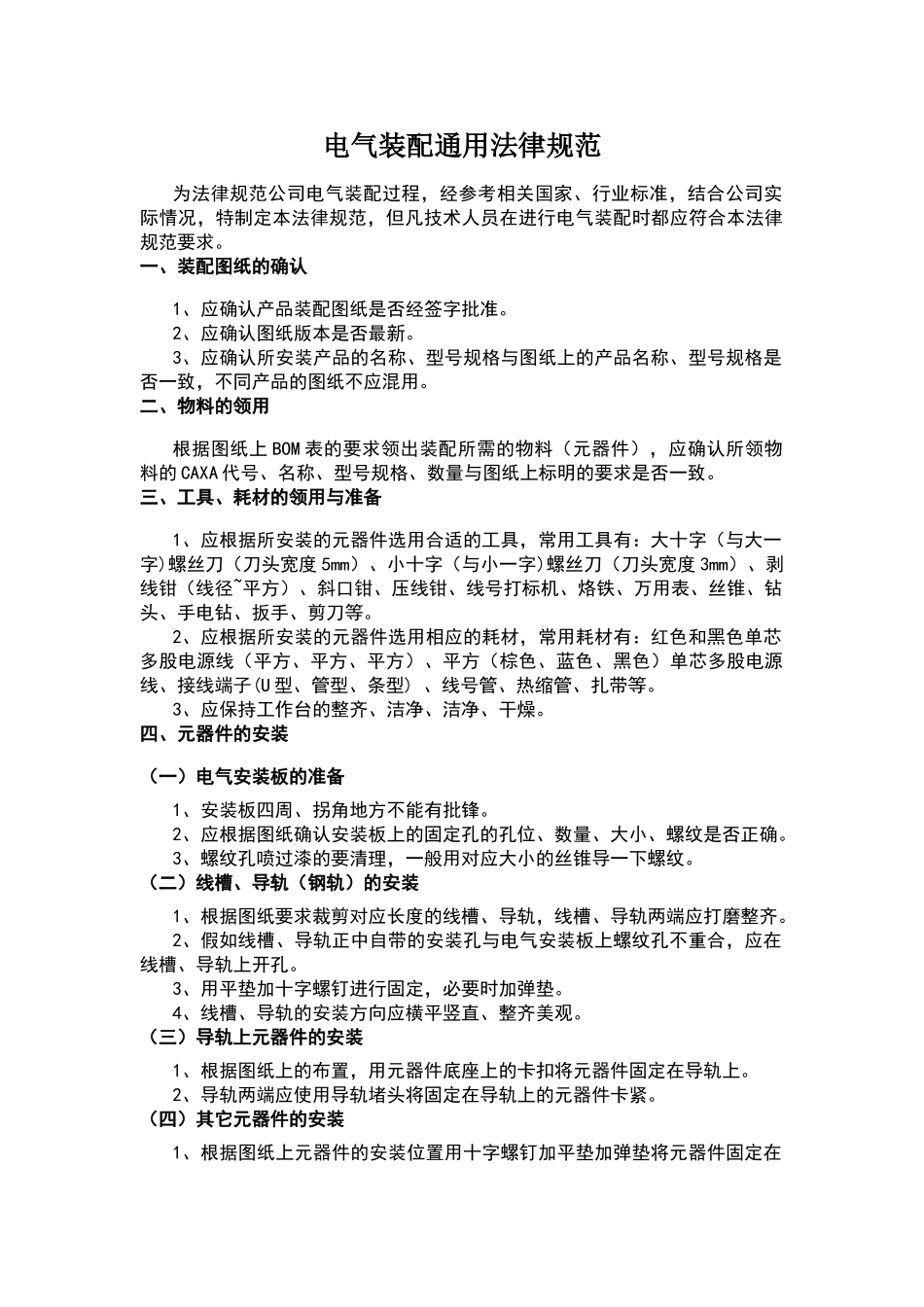

电气装配通用法律规范为法律规范公司电气装配过程，经参考相关国家、行业标准，结合公司实际情况，特制定本法律规范，但凡技术人员在进行电气装配时都应符合本法律规范要求
一、装配图纸的确认1、应确认产品装配图纸是否经签字批准
2、应确认图纸版本是否最新
3、应确认所安装产品的名称、型号规格与图纸上的产品名称、型号规格是否一致，不同产品的图纸不应混用
二、物料的领用根据图纸上 BOM 表的要求领出装配所需的物料（元器件），应确认所领物料的 CAXA 代号、名称、型号规格、数量与图纸上标明的要求是否一致
三、工具、耗材的领用与准备1、应根据所安装的元器件选用合适的工具，常用工具有：大十字（与大一字)螺丝刀（刀头宽度 5mm）、小十字（与小一字)螺丝刀（刀头宽度 3mm）、剥线钳（线径~平方）、斜口钳、压线钳、线号打标机、烙铁、万用表、丝锥、钻头、手电钻、扳手、剪刀等
2、应根据所安装的元器件选用相应的耗材，常用耗材有：红色和黑色单芯多股电源线（平方、平方、平方）、平方（棕色、蓝色、黑色）单芯多股电源线、接线端子(U 型、管型、条型) 、线号管、热缩管、扎带等
3、应保持工作台的整齐、洁净、洁净、干燥
四、元器件的安装（一）电气安装板的准备1、安装板四周、拐角地方不能有批锋
2、应根据图纸确认安装板上的固定孔的孔位、数量、大小、螺纹是否正确
3、螺纹孔喷过漆的要清理，一般用对应大小的丝锥导一下螺纹
（二）线槽、导轨（钢轨）的安装1、根据图纸要求裁剪对应长度的线槽、导轨，线槽、导轨两端应打磨整齐
2、假如线槽、导轨正中自带的安装孔与电气安装板上螺纹孔不重合，应在线槽、导轨上开孔
3、用平垫加十字螺钉进行固定，必要时加弹垫
4、线槽、导轨的安装方向应横平竖直、整齐美观
（三）导轨上元器件的安装1、根据图纸上的布置，用元器件底座上的卡扣将元器件固定在导轨上
2、导轨两端应使用导轨堵头将固定在导
