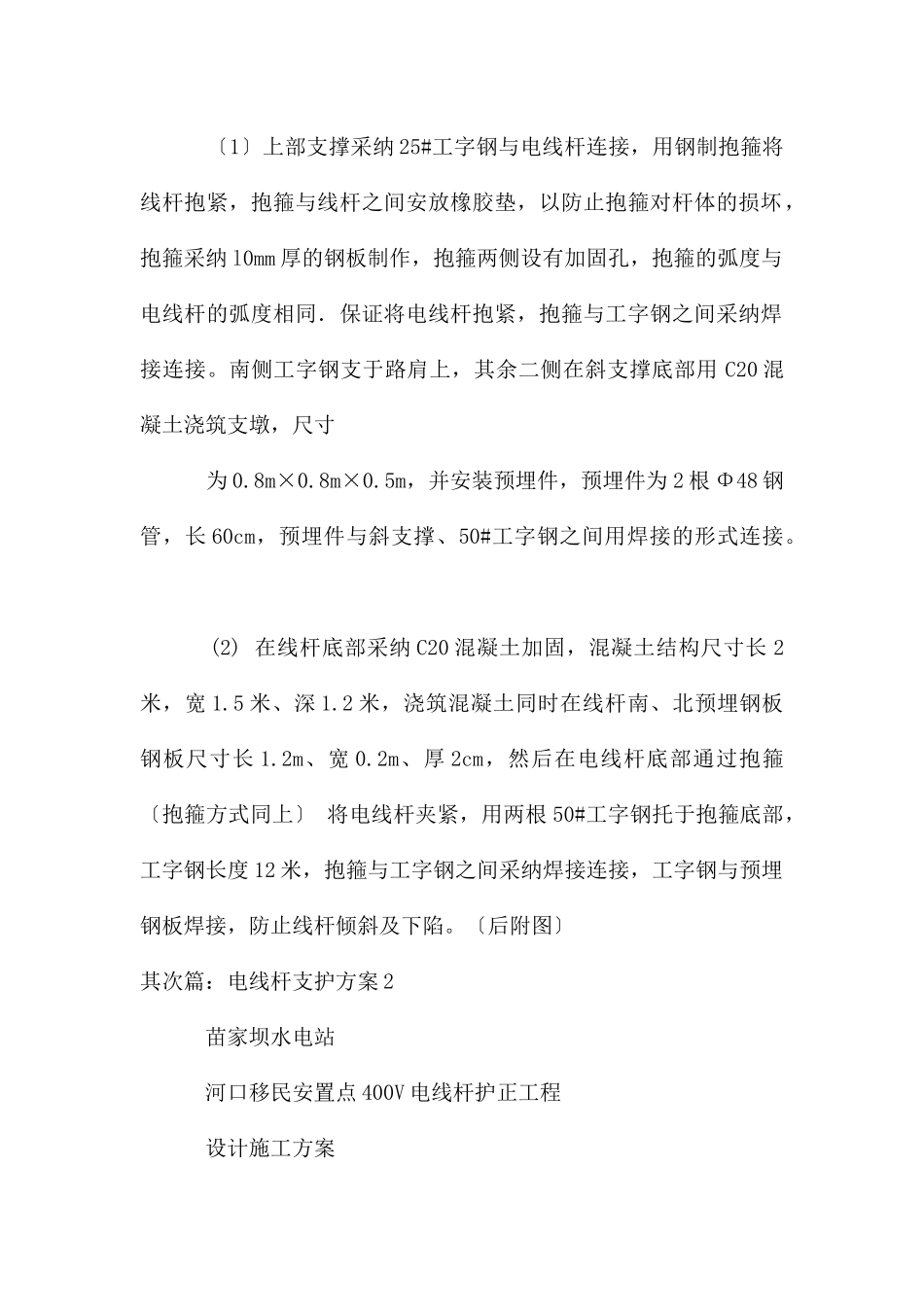

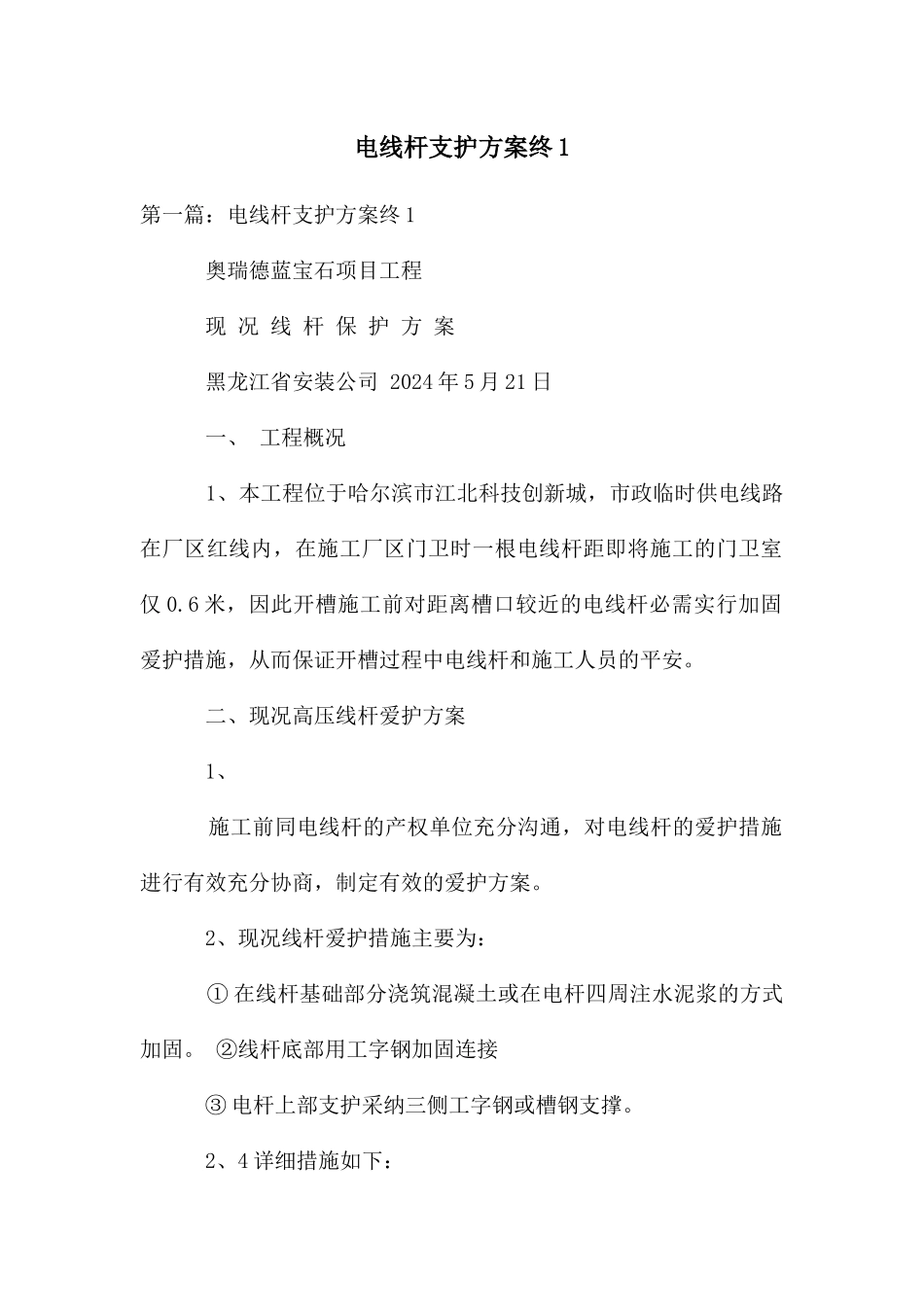

电线杆支护方案终 1 第一篇：电线杆支护方案终 1 奥瑞德蓝宝石项目工程 现 况 线 杆 保 护 方 案 黑龙江省安装公司 2024 年 5 月 21 日 一、 工程概况 1、本工程位于哈尔滨市江北科技创新城，市政临时供电线路在厂区红线内，在施工厂区门卫时一根电线杆距即将施工的门卫室仅 0.6 米，因此开槽施工前对距离槽口较近的电线杆必需实行加固爱护措施，从而保证开槽过程中电线杆和施工人员的平安。 二、现况高压线杆爱护方案 1、 施工前同电线杆的产权单位充分沟通，对电线杆的爱护措施进行有效充分协商，制定有效的爱护方案。 2、现况线杆爱护措施主要为： ① 在线杆基础部分浇筑混凝土或在电杆四周注水泥浆的方式加固。 ②线杆底部用工字钢加固连接 ③ 电杆上部支护采纳三侧工字钢或槽钢支撑。 2、4 详细措施如下： 〔1〕上部支撑采纳 25#工字钢与电线杆连接，用钢制抱箍将线杆抱紧，抱箍与线杆之间安放橡胶垫，以防止抱箍对杆体的损坏，抱箍采纳 l0mm 厚的钢板制作，抱箍两侧设有加固孔，抱箍的弧度与电线杆的弧度相同．保证将电线杆抱紧，抱箍与工字钢之间采纳焊接连接。南侧工字钢支于路肩上，其余二侧在斜支撑底部用 C20 混凝土浇筑支墩，尺寸 为 0.8m×0.8m×0.5m，并安装预埋件，预埋件为 2 根 Φ48 钢管，长 60cm，预埋件与斜支撑、50#工字钢之间用焊接的形式连接。 (2) 在线杆底部采纳 C20 混凝土加固，混凝土结构尺寸长 2米，宽 1.5 米、深 1.2 米，浇筑混凝土同时在线杆南、北预埋钢板钢板尺寸长 1.2m、宽 0.2m、厚 2cm，然后在电线杆底部通过抱箍〔抱箍方式同上〕 将电线杆夹紧，用两根 50#工字钢托于抱箍底部，工字钢长度 12 米，抱箍与工字钢之间采纳焊接连接，工字钢与预埋钢板焊接，防止线杆倾斜及下陷。〔后附图〕 其次篇：电线杆支护方案 2 苗家坝水电站 河口移民安置点 400V 电线杆护正工程 设计施工方案 甘肃白龙江电力有限公司 2024 年 4 月 25 日 河口移民安置点 400V 电线杆护正工程 设计施工方案 一、编制根据 1、编制原则 本施工设计作为指导施工的根据，编制时对河口移民安置点范围内 400V 电力线路扶正工程桉现场实际状况设置、主要分部分项施工方法、工程质量掌握措施、平安生产保证措施、文明施工措施、降低本钱措施等诸多因素尽可能充分考虑，突出科学性及可行性，确保优质、低耗、平安、文明、高速完成全部施工任务。 2、编制...
