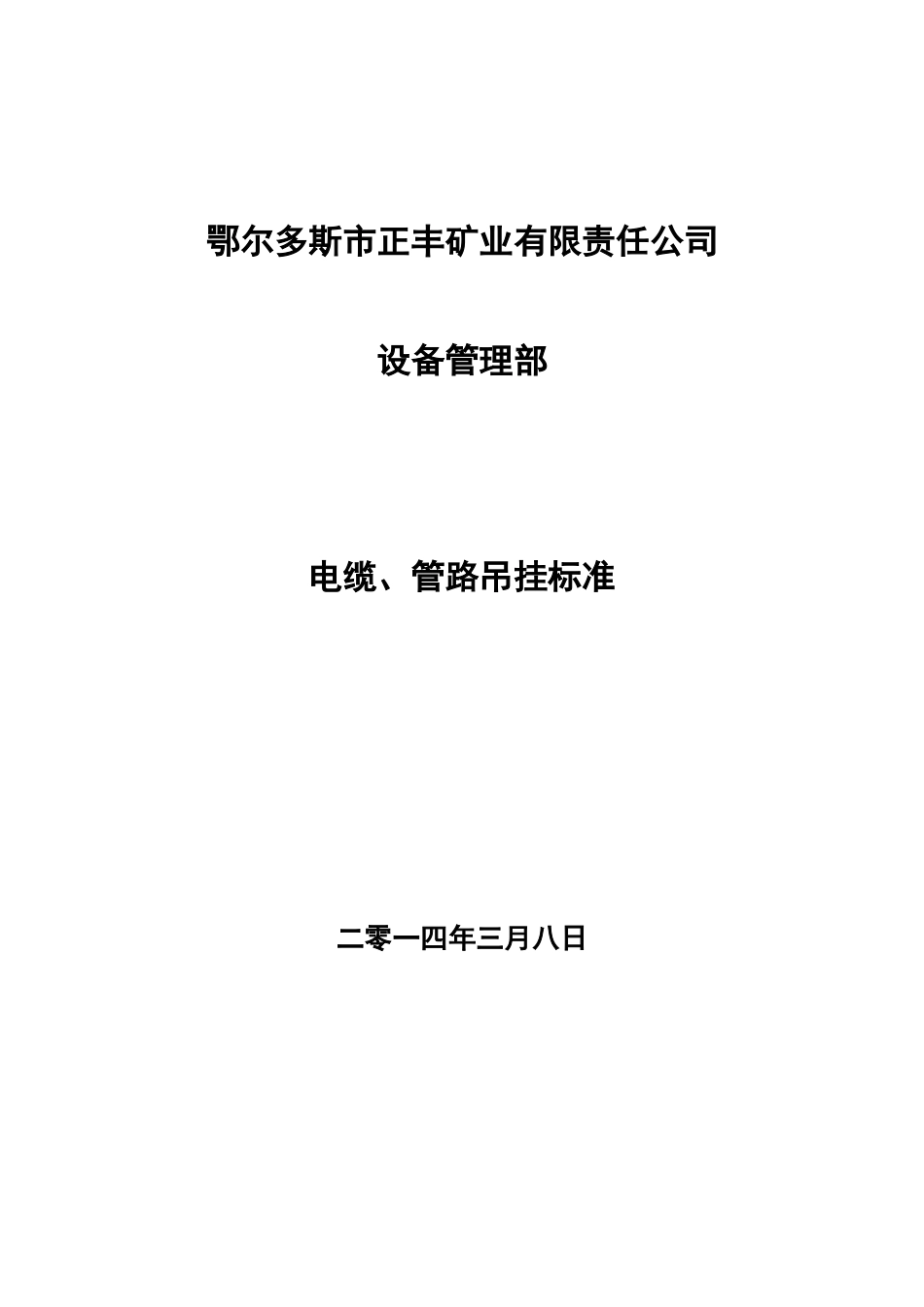

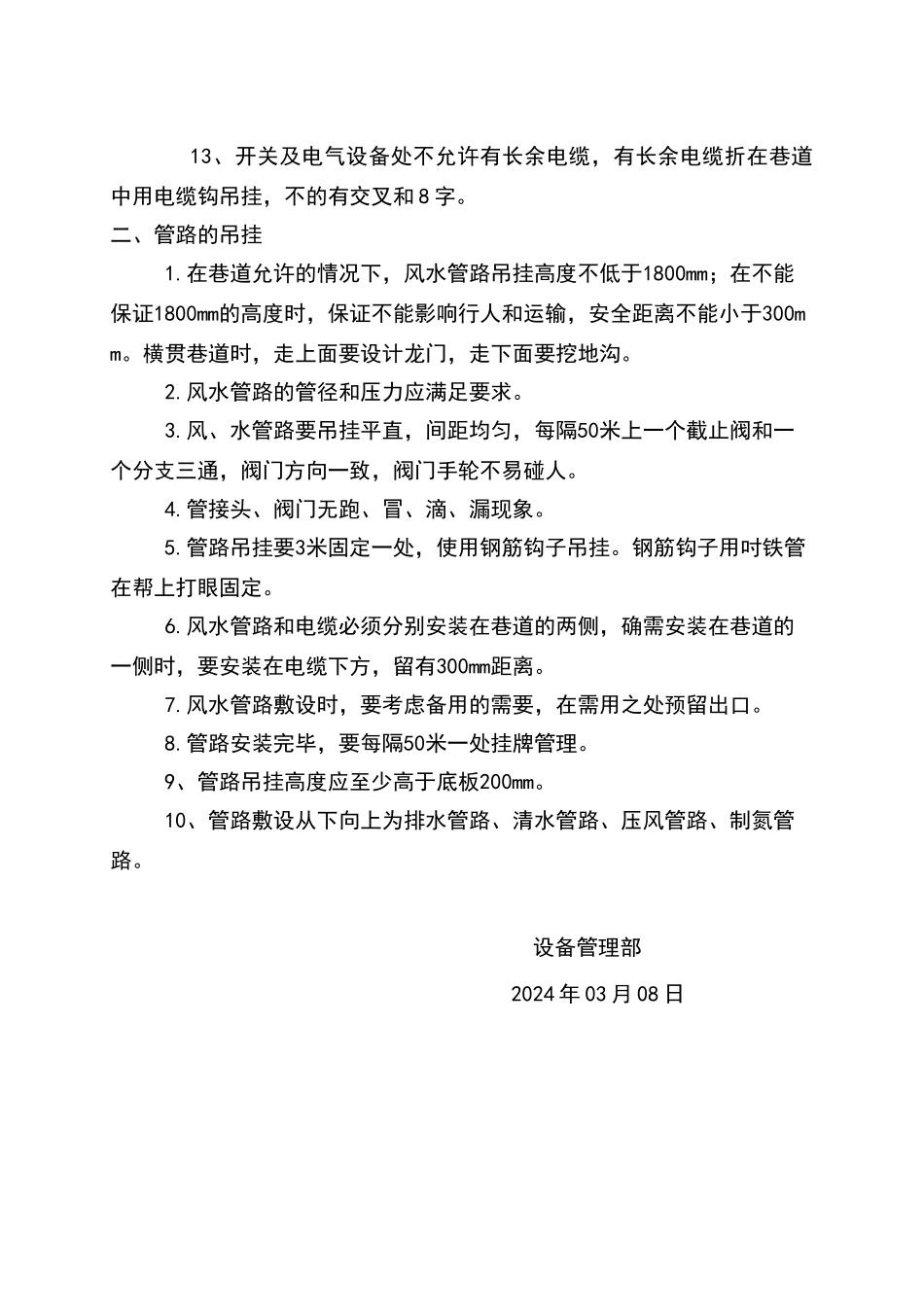

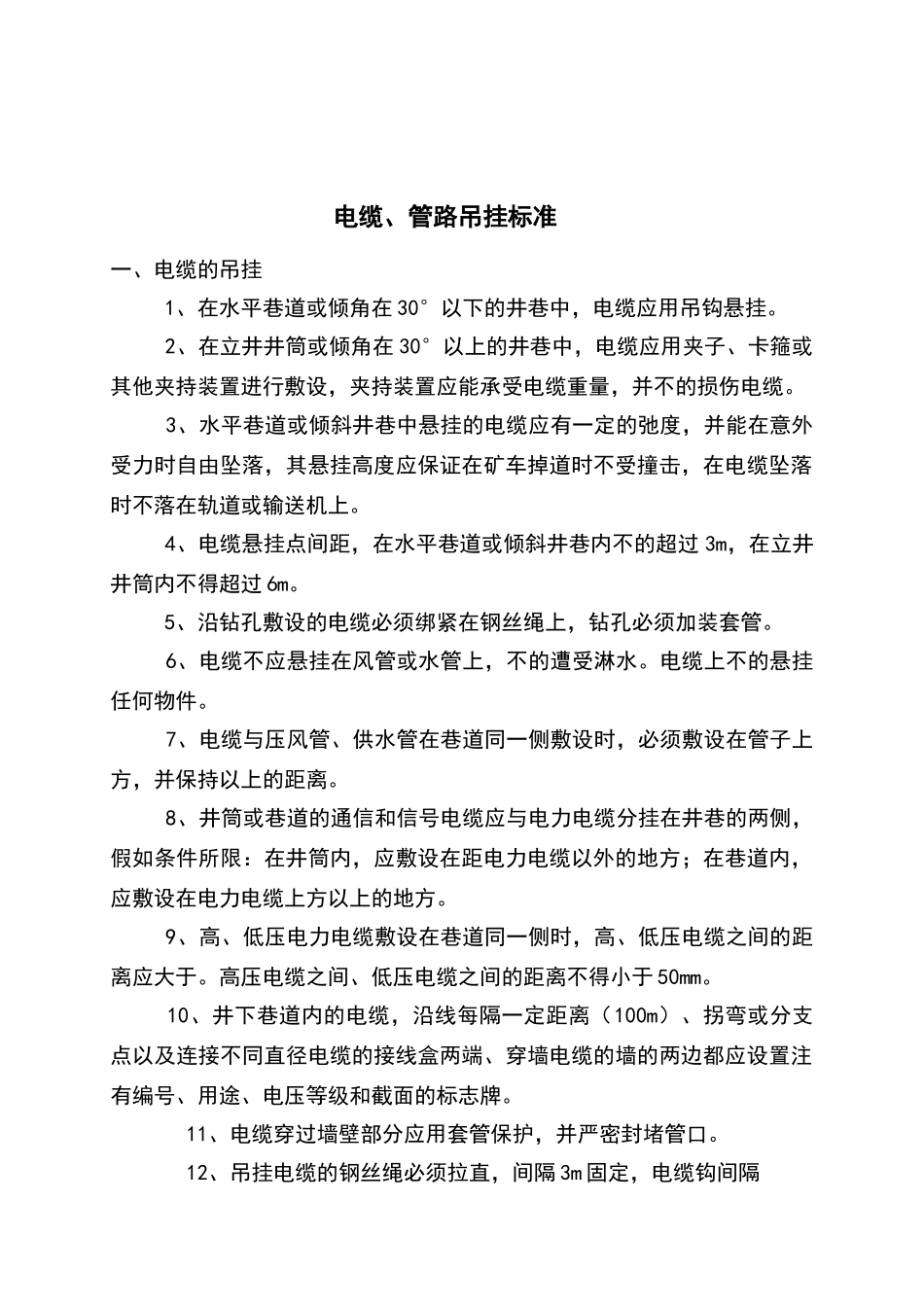

鄂尔多斯市正丰矿业有限责任公司设备管理部电缆、管路吊挂标准二零一四年三月八日 电缆、管路吊挂标准一、电缆的吊挂 1、在水平巷道或倾角在 30°以下的井巷中，电缆应用吊钩悬挂。 2、在立井井筒或倾角在 30°以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设，夹持装置应能承受电缆重量，并不的损伤电缆。 3、水平巷道或倾斜井巷中悬挂的电缆应有一定的弛度，并能在意外受力时自由坠落，其悬挂高度应保证在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。 4、电缆悬挂点间距，在水平巷道或倾斜井巷内不的超过 3m，在立井井筒内不得超过 6m。 5、沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。 6、电缆不应悬挂在风管或水管上，不的遭受淋水。电缆上不的悬挂任何物件。 7、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持以上的距离。 8、井筒或巷道的通信和信号电缆应与电力电缆分挂在井巷的两侧，假如条件所限：在井筒内，应敷设在距电力电缆以外的地方；在巷道内，应敷设在电力电缆上方以上的地方。 9、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于。高压电缆之间、低压电缆之间的距离不得小于 50mm。 10、井下巷道内的电缆，沿线每隔一定距离（100m）、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压等级和截面的标志牌。 11、电缆穿过墙壁部分应用套管保护，并严密封堵管口。 12、吊挂电缆的钢丝绳必须拉直，间隔 3m 固定，电缆钩间隔 13、开关及电气设备处不允许有长余电缆，有长余电缆折在巷道中用电缆钩吊挂，不的有交叉和 8 字。二、管路的吊挂1.在巷道允许的情况下，风水管路吊挂高度不低于1800mm；在不能保证1800mm的高度时，保证不能影响行人和运输，安全距离不能小于300mm。横贯巷道时，走上面要设计龙门，走下面要挖地沟。2.风水管路的管径和压力应满足要求。3.风、水管路要吊挂平直，间距均匀，每隔50米上一个截止阀和一个分支三通，阀门方向一致，阀门手轮不易碰人。4.管接头、阀门无跑、冒、滴、漏现象。5.管路吊挂要3米固定一处，使用钢筋钩子吊挂。钢筋钩子用吋铁管在帮上打眼固定。6.风水管路和电缆必须分别安装在巷道的两侧，确需安装在巷道的一侧时，要安装在电缆下方，留有300mm距离。7.风水管路敷设时，要考虑备用的需要，在需用之处预留出口。8.管路安装完毕，要每隔50...
