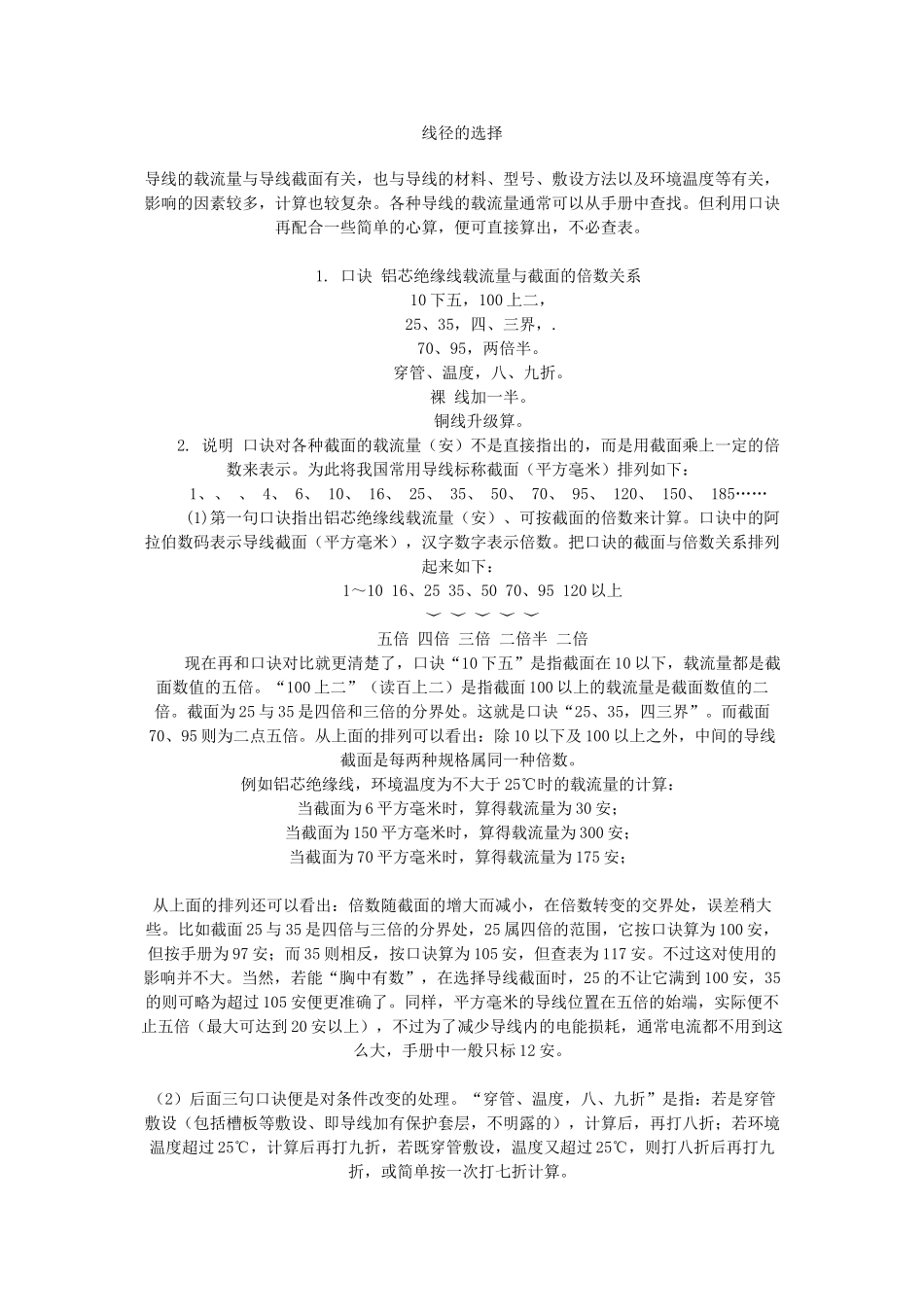

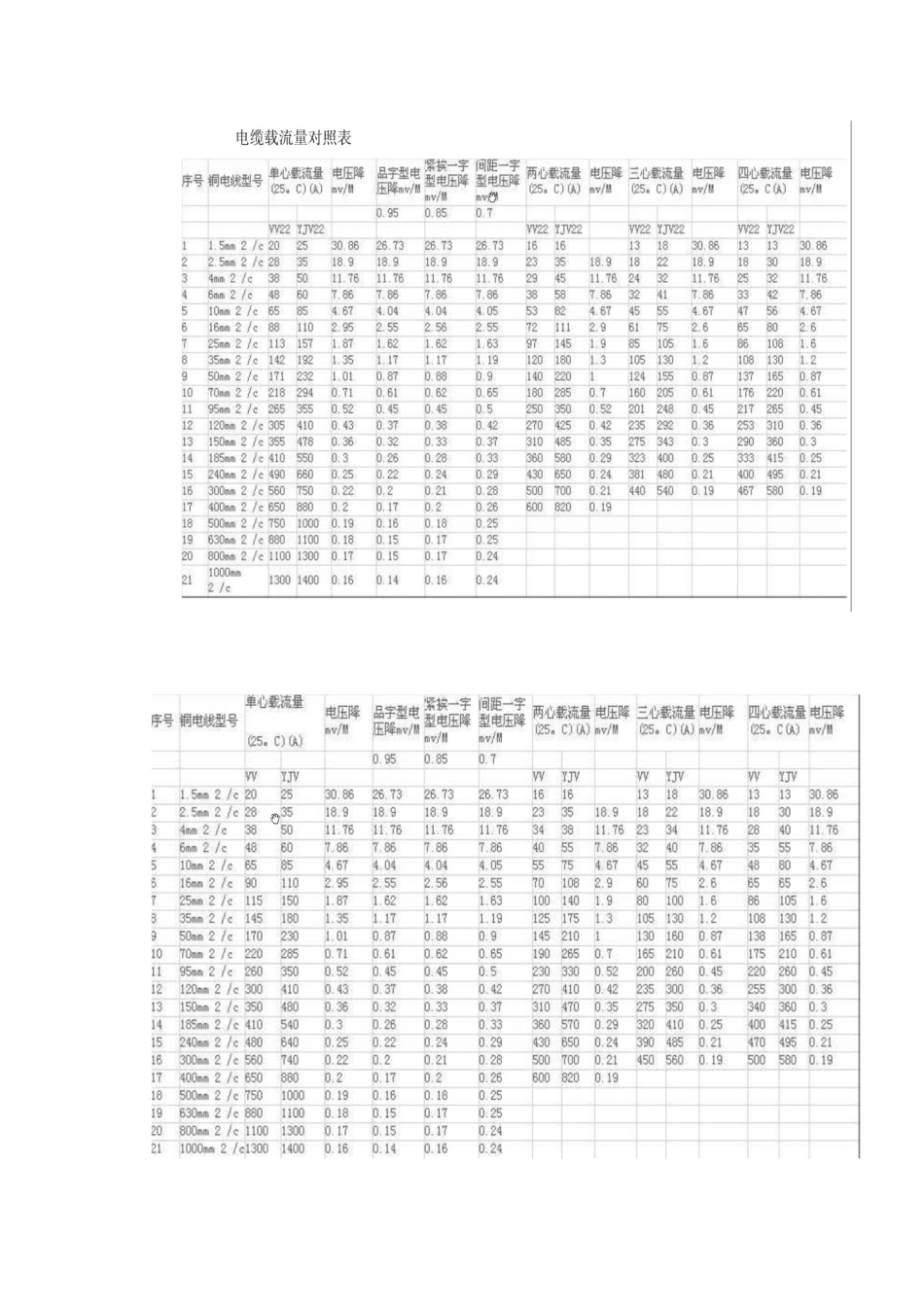

线径的选择导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。 1. 口诀 铝芯绝缘线载流量与截面的倍数关系 10 下五,100 上二, 25、35,四、三界,. 70、95,两倍半。 穿管、温度,八、九折。 裸 线加一半。 铜线升级算。 2. 说明 口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面(平方毫米)排列如下: 1、、 、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185…… (1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下: 1~10 16、25 35、50 70、95 120 以上 ﹀ ﹀ ﹀ ﹀ ﹀ 五倍 四倍 三倍 二倍半 二倍 现在再和口诀对比就更清楚了,口诀“10 下五”是指截面在 10 以下,载流量都是截面数值的五倍。“100 上二”(读百上二)是指截面 100 以上的载流量是截面数值的二倍。截面为 25 与 35 是四倍和三倍的分界处。这就是口诀“25、35,四三界”。而截面70、95 则为二点五倍。从上面的排列可以看出:除 10 以下及 100 以上之外,中间的导线截面是每两种规格属同一种倍数。例如铝芯绝缘线,环境温度为不大于 25℃时的载流量的计算:当截面为 6 平方毫米时,算得载流量为 30 安;当截面为 150 平方毫米时,算得载流量为 300 安;当截面为 70 平方毫米时,算得载流量为 175 安;从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。比如截面 25 与 35 是四倍与三倍的分界处,25 属四倍的范围,它按口诀算为 100 安,但按手册为 97 安;而 35 则相反,按口诀算为 105 安,但查表为 117 安。不过这对使用的影响并不大。当然,若能“胸中有数”,在选择导线截面时,25 的不让它满到 100 安,35的则可略为超过 105 安便更准确了。同样,平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达到 20 安以上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般只标 12 安。(2)后面三句口诀便是对条件改变的处理。“穿管、温度,八...
