直流电机工作原理及调速

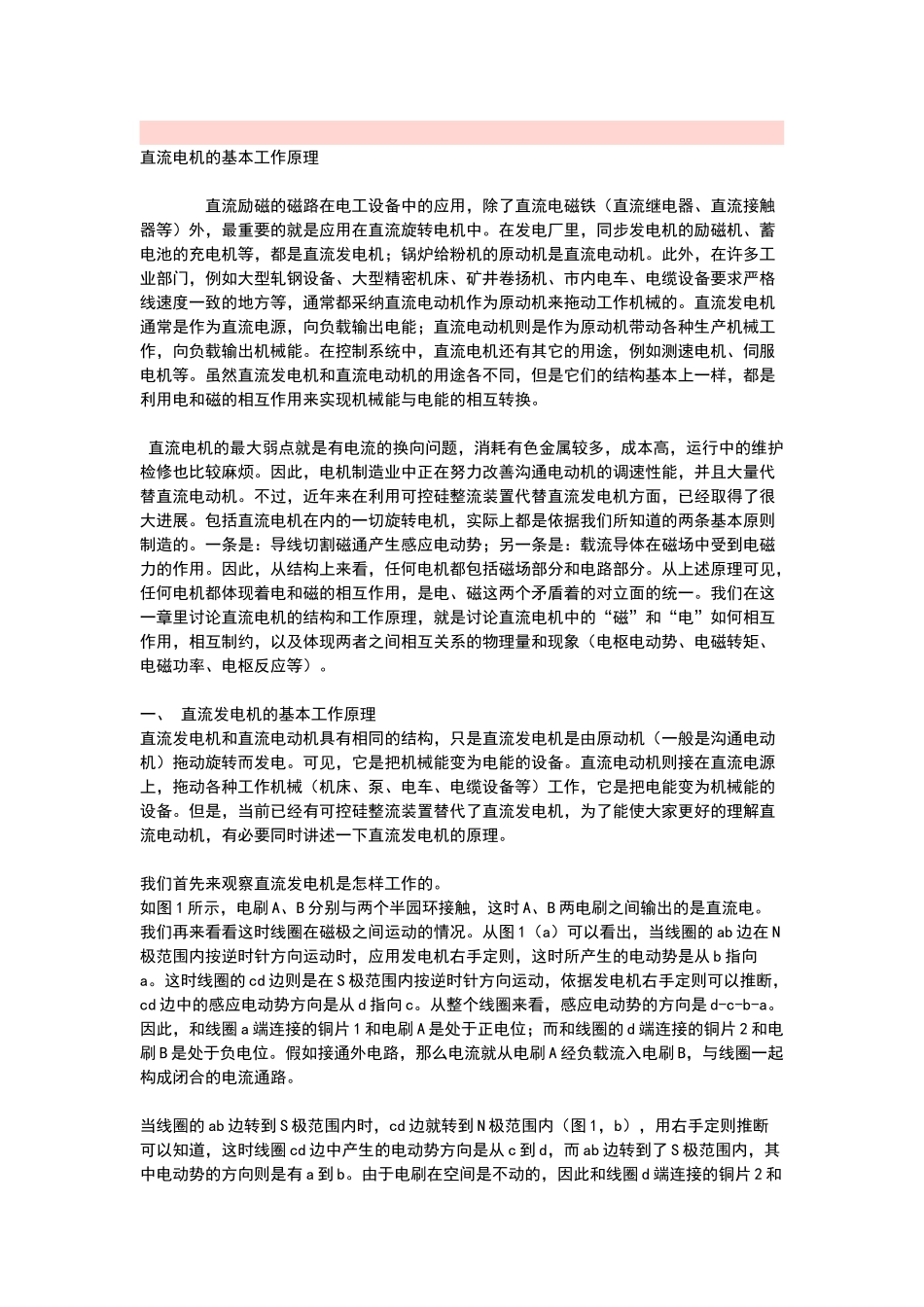

直流电机工作原理及调速_第1页
1/4

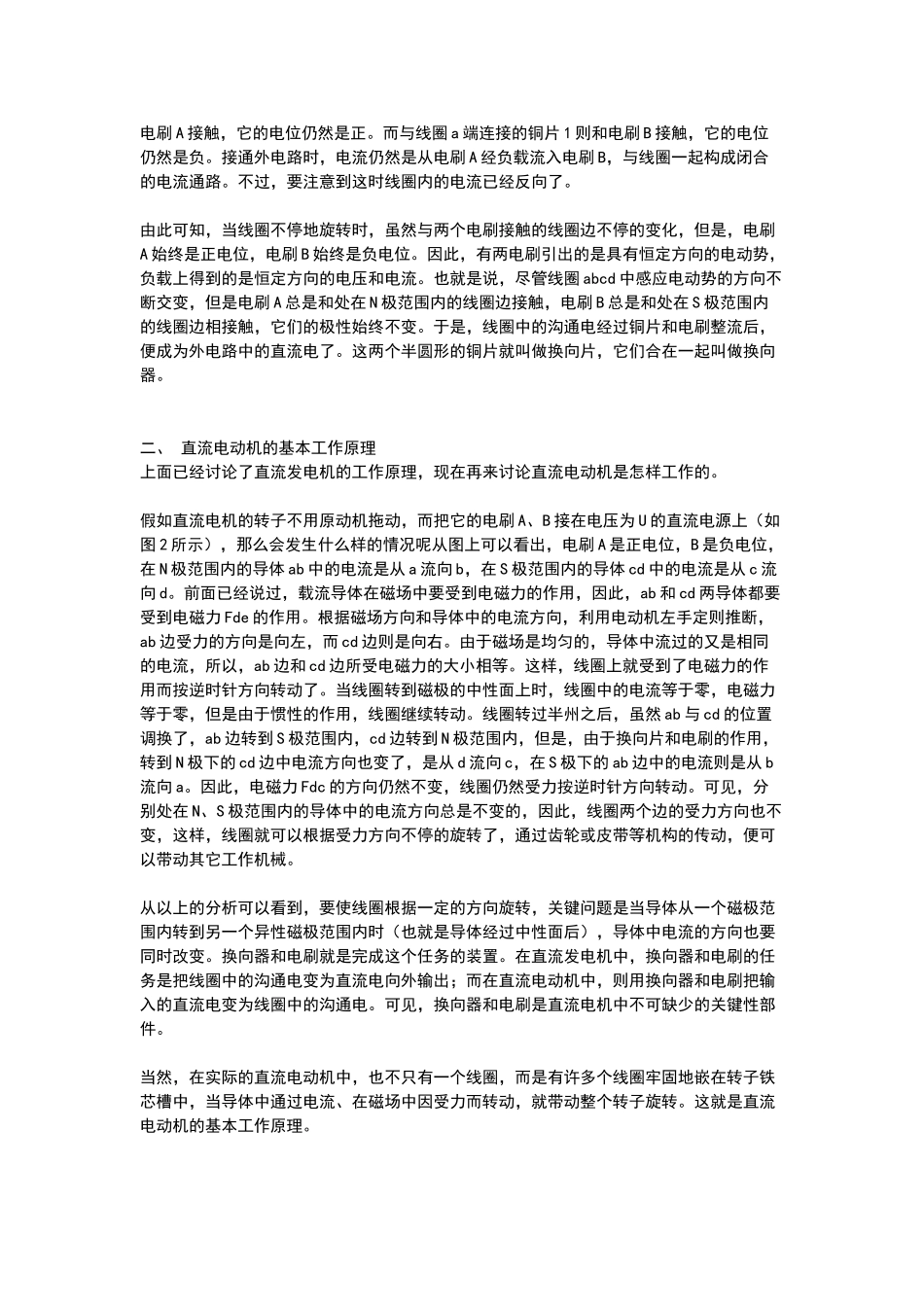

直流电机工作原理及调速_第2页
2/4

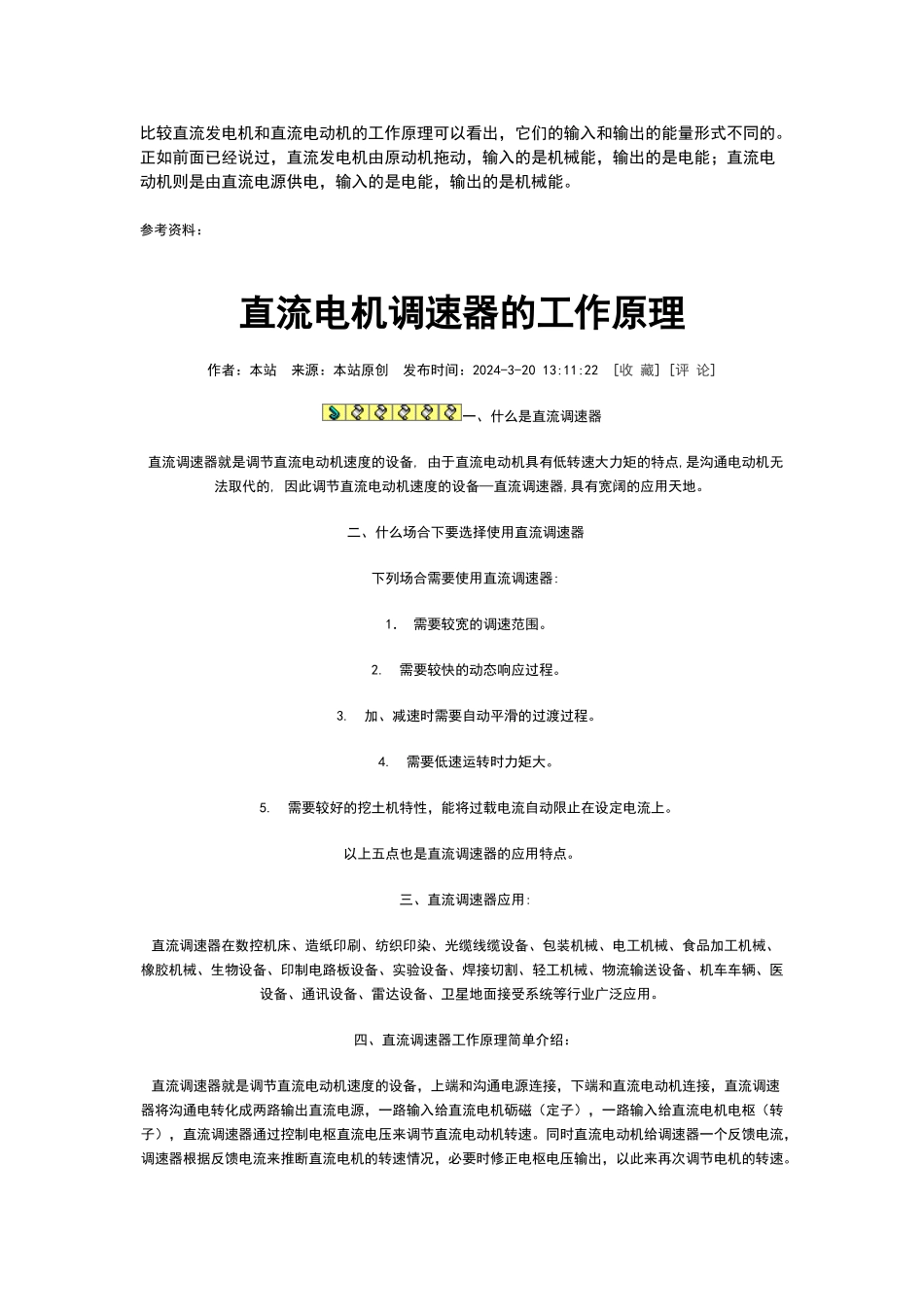

直流电机工作原理及调速_第3页
3/4
直流电机的基本工作原理 直流励磁的磁路在电工设备中的应用,除了直流电磁铁(直流继电器、直流接触器等)外,最重要的就是应用在直流旋转电机中。在发电厂里,同步发电机的励磁机、蓄电池的充电机等,都是直流发电机;锅炉给粉机的原动机是直流电动机。此外,在许多工业部门,例如大型轧钢设备、大型精密机床、矿井卷扬机、市内电车、电缆设备要求严格线速度一致的地方等,通常都采纳直流电动机作为原动机来拖动工作机械的。直流发电机通常是作为直流电源,向负载输出电能;直流电动机则是作为原动机带动各种生产机械工作,向负载输出机械能。在控制系统中,直流电机还有其它的用途,例如测速电机、伺服电机等。虽然直流发电机和直流电动机的用途各不同,但是它们的结构基本上一样,都是利用电和磁的相互作用来实现机械能与电能的相互转换。 直流电机的最大弱点就是有电流的换向问题,消耗有色金属较多,成本高,运行中的维护检修也比较麻烦。因此,电机制造业中正在努力改善沟通电动机的调速性能,并且大量代替直流电动机。不过,近年来在利用可控硅整流装置代替直流发电机方面,已经取得了很大进展。包括直流电机在内的一切旋转电机,实际上都是依据我们所知道的两条基本原则制造的。一条是:导线切割磁通产生感应电动势;另一条是:载流导体在磁场中受到电磁力的作用。因此,从结构上来看,任何电机都包括磁场部分和电路部分。从上述原理可见,任何电机都体现着电和磁的相互作用,是电、磁这两个矛盾着的对立面的统一。我们在这一章里讨论直流电机的结构和工作原理,就是讨论直流电机中的“磁”和“电”如何相互作用,相互制约,以及体现两者之间相互关系的物理量和现象(电枢电动势、电磁转矩、电磁功率、电枢反应等)。 一、 直流发电机的基本工作原理 直流发电机和直流电动机具有相同的结构,只是直流发电机是由原动机(一般是沟通电动机)拖动旋转而发电。可见,它是把机械能变为电能的设备。直流电动机则接在直流电源上,拖动各种工作机械(机床、泵、电车、电缆设备等)工作,它是把电能变为机械能的设备。但是,当前已经有可控硅整流装置替代了直流发电机,为了能使大家更好的理解直流电动机,有必要同时讲述一下直流发电机的原理。 我们首先来观察直流发电机是怎样工作的。 如图 1 所示,电刷 A、B 分别与两个半园环接触,这时 A、B 两电刷之间输出的是直流电。我们再来看看这时线圈在磁极之间运动的情况。从图 1(a)可...
