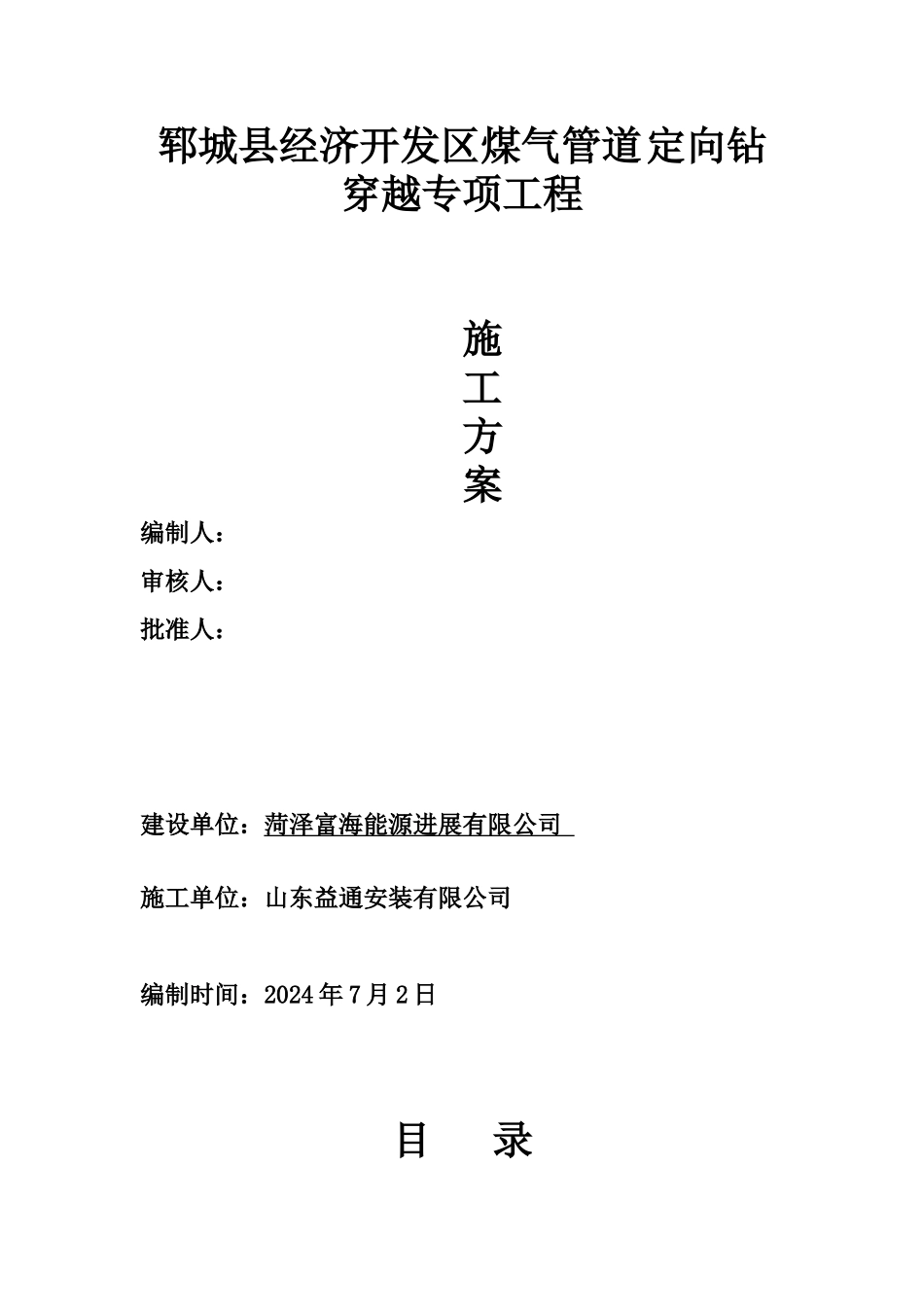

管道定向钻穿越专项施工方案

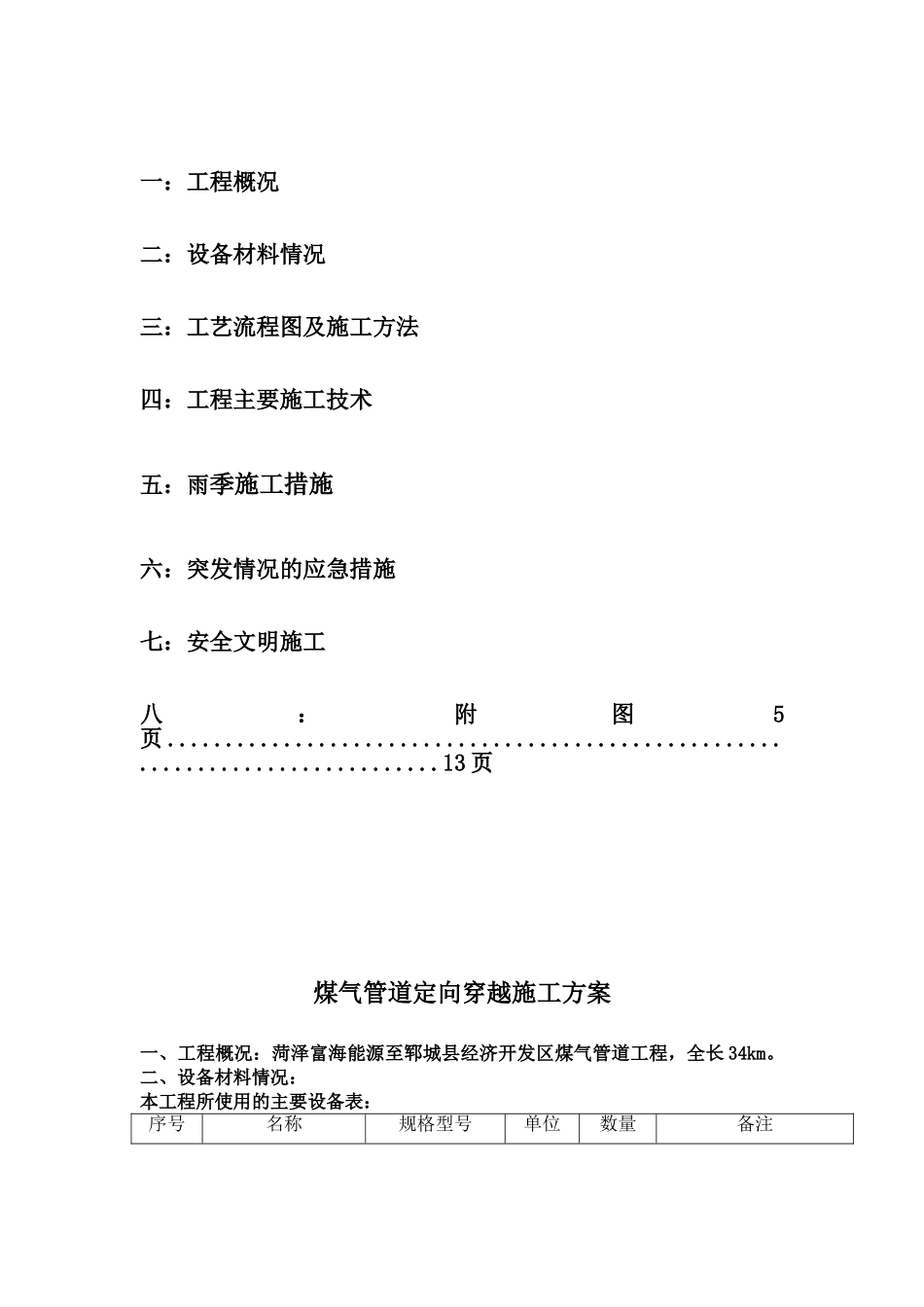

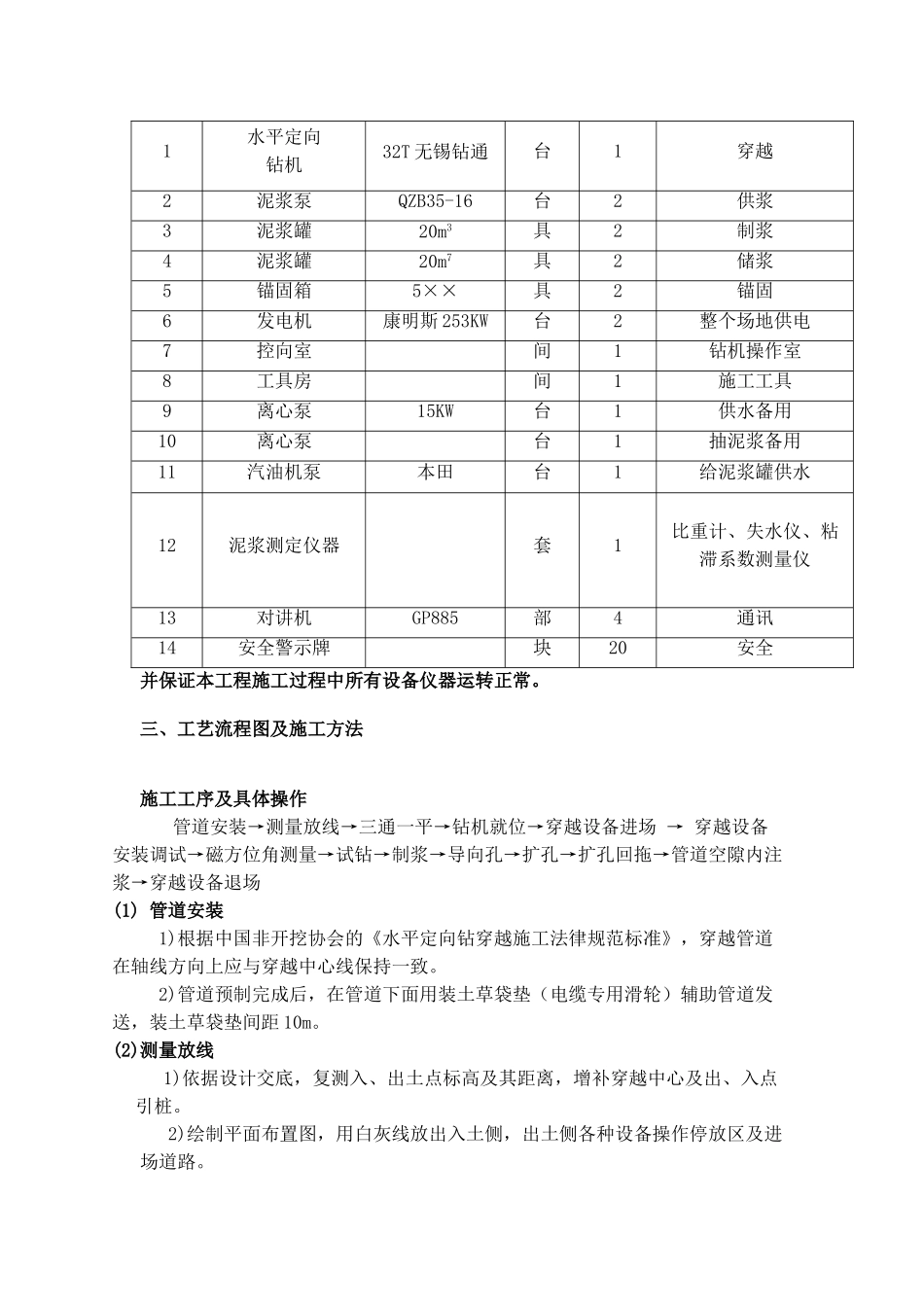

郓城县经济开发区煤气管道 定向钻穿越专项工程 施 工 方 案编制人：审核人：批准人：建设单位：菏泽富海能源进展有限公司 施工单位：山东益通安装有限公司编制时间：2024 年 7 月 2 日目 录一：工程概况二：设备材料情况三：工艺流程图及施工方法四：工程主要施工技术五：雨季施工措施六：突发情况的应急措施七：安全文明施工八：附图5页 ...............................................................................13 页煤气管道定向穿越施工方案一、工程概况：菏泽富海能源至郓城县经济开发区煤气管道工程，全长 34km。二、设备材料情况：本工程所使用的主要设备表：序号名称规格型号单位数量备注1水平定向钻机32T 无锡钻通台1穿越2泥浆泵QZB35-16台2供浆3泥浆罐20m3具2制浆4泥浆罐20m7具2储浆5锚固箱5××具2锚固6发电机康明斯 253KW台2整个场地供电7控向室间1钻机操作室8工具房间1施工工具9离心泵15KW台1供水备用10离心泵台1抽泥浆备用11汽油机泵本田台1给泥浆罐供水12泥浆测定仪器套1比重计、失水仪、粘滞系数测量仪13对讲机GP885部4通讯14安全警示牌块20安全并保证本工程施工过程中所有设备仪器运转正常。三、工艺流程图及施工方法施工工序及具体操作 管道安装→测量放线→三通一平→钻机就位→穿越设备进场 → 穿越设备安装调试→磁方位角测量→试钻→制浆→导向孔→扩孔→扩孔回拖→管道空隙内注浆→穿越设备退场(1) 管道安装1)根据中国非开挖协会的《水平定向钻穿越施工法律规范标准》，穿越管道在轴线方向上应与穿越中心线保持一致。2)管道预制完成后，在管道下面用装土草袋垫（电缆专用滑轮）辅助管道发送，装土草袋垫间距 10m。(2)测量放线1)依据设计交底，复测入、出土点标高及其距离，增补穿越中心及出、入点引桩。2)绘制平面布置图，用白灰线放出入土侧，出土侧各种设备操作停放区及进场道路。 (3)三通一平1)出、入土点两侧基本清理平整，从主要交通道路到两侧应达到穿越设备进场条件。2) 工作坑：出入土点各挖一个工作坑，规格为长*宽*高=3M*2M*2M3）泥浆坑：出入点工作坑旁各挖一个泥浆坑,规格为长*宽*高=4M*4M*3M4）施工用电：发电机一台，配有专业人士使用。5）施工用水：用水水源就近解决。(4)钻机就位： 由拖车头牵引钻机进入工作场，根据穿越中心线及入土角，调整钻机就位，钻机就位后，控向室相应就位。(5)穿越设备进场1)依据平面布置图，依次将钻机、钻杆、泥浆泵、发电机、工具房、材料...
