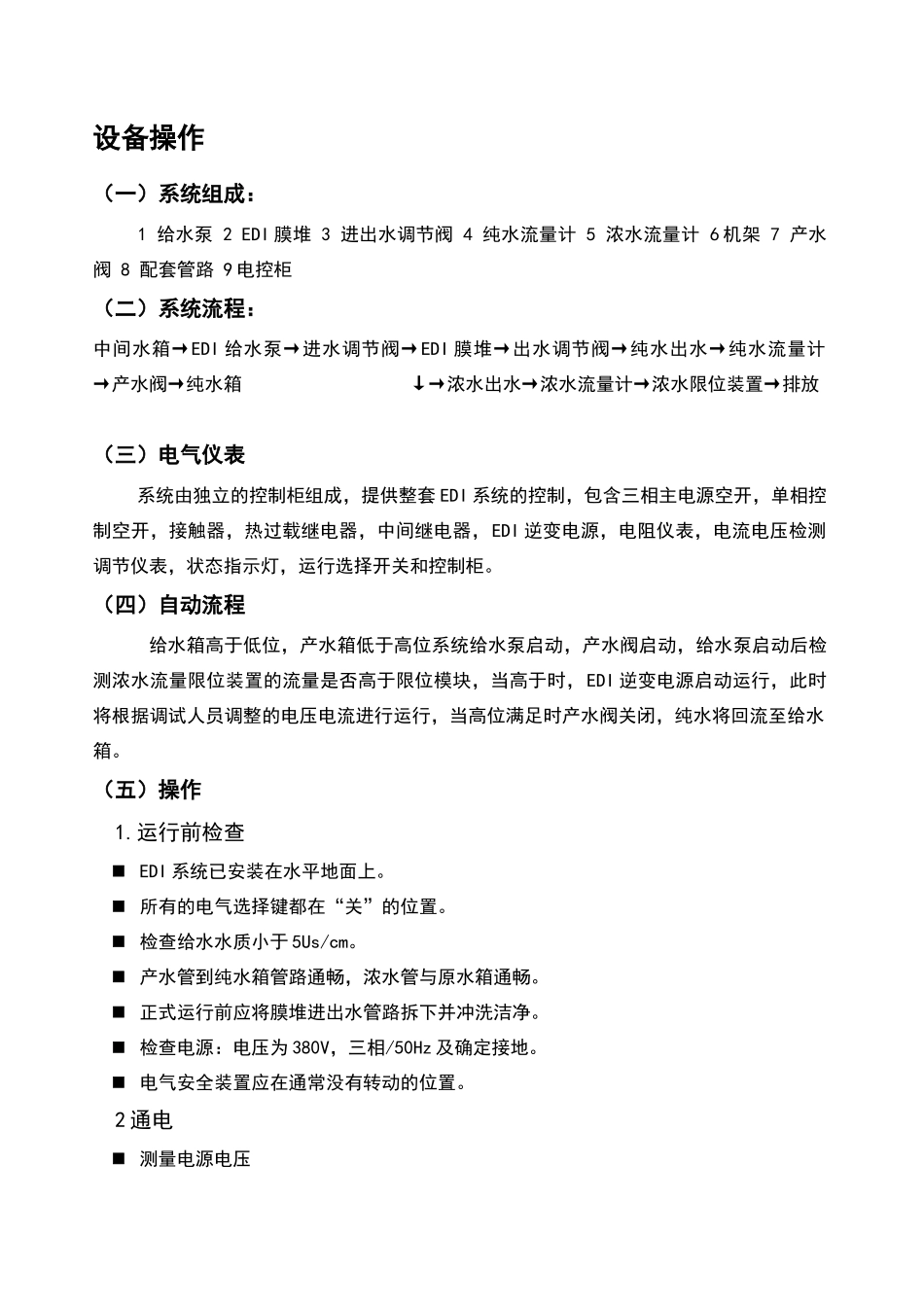

设备操作(一)系统组成: 1 给水泵 2 EDI 膜堆 3 进出水调节阀 4 纯水流量计 5 浓水流量计 6 机架 7 产水阀 8 配套管路 9 电控柜(二)系统流程:中间水箱→EDI 给水泵→进水调节阀→EDI 膜堆→出水调节阀→纯水出水→纯水流量计 →产水阀→纯水箱 ↓→浓水出水→浓水流量计→浓水限位装置→排放(三)电气仪表 系统由独立的控制柜组成,提供整套 EDI 系统的控制,包含三相主电源空开,单相控制空开,接触器,热过载继电器,中间继电器,EDI 逆变电源,电阻仪表,电流电压检测调节仪表,状态指示灯,运行选择开关和控制柜。(四)自动流程 给水箱高于低位,产水箱低于高位系统给水泵启动,产水阀启动,给水泵启动后检测浓水流量限位装置的流量是否高于限位模块,当高于时,EDI 逆变电源启动运行,此时将根据调试人员调整的电压电流进行运行,当高位满足时产水阀关闭,纯水将回流至给水箱。(五)操作 1.运行前检查 EDI 系统已安装在水平地面上。 所有的电气选择键都在“关”的位置。 检查给水水质小于 5Us/cm。 产水管到纯水箱管路通畅,浓水管与原水箱通畅。 正式运行前应将膜堆进出水管路拆下并冲洗洁净。 检查电源:电压为 380V,三相/50Hz 及确定接地。 电气安全装置应在通常没有转动的位置。 2 通电 测量电源电压 点动水泵查看水泵正反转 EDI 逆变电源是否指示灯无故障指示 调整进出阀门(先全部开完) 一切正常准备开机 3 开机 再次确认 EDI 系统进出水管路已经冲洗洁净并恢复 开启 EDI 给水泵 调整刚才已经全部开启的进出水阀门 调整进到纯水流量满足系统设计要求(如 500L/H) 调整浓水流量,流量高于限位装置,(如 50L/H) 通常出水口应没有压力,进水口小于。 开启 EDI 逆变电源,先确定逆变电源是调整在恒流运行模式(选择开关在逆变电源右下方小的拨码开关,有文字提示的),然后调整运行电流,电压。(如 500L/H 通常为左右)。只看电流。 查看 EDI 产水电阻,产水电阻需要 EDI 稳定运行 2 小时左右方可稳定。 查看到产水箱的产水流量,可以适当调整回流调节阀来控制产水流量,(切记回流阀不可以全部关死)。 4 再生操作 当 EDI 系统运行一定的周期时产水水质会下降,这是就需要再生。 再生操作前先在运行时适当调高浓水流量(通常比正常运行大三分之一),降低产水流量。 关闭系统 EDI 电...
