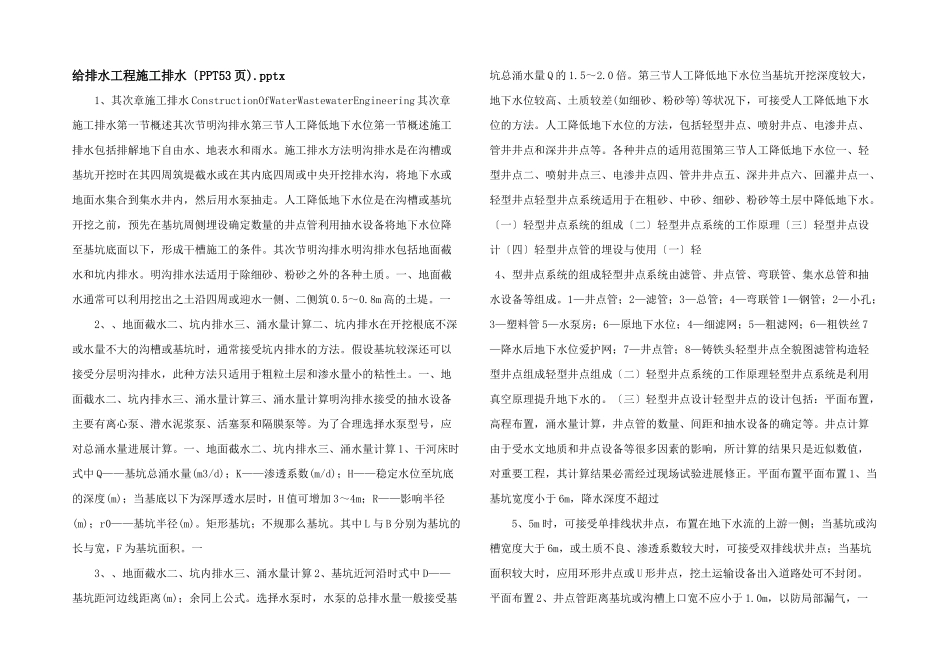

给排水工程施工排水〔PPT53 页).pptx 1、其次章施工排水 ConstructionOfWaterWastewaterEngineering 其次章施工排水第一节概述其次节明沟排水第三节人工降低地下水位第一节概述施工排水包括排解地下自由水、地表水和雨水。施工排水方法明沟排水是在沟槽或基坑开挖时在其四周筑堤截水或在其内底四周或中央开挖排水沟,将地下水或地面水集合到集水井内,然后用水泵抽走。人工降低地下水位是在沟槽或基坑开挖之前,预先在基坑周侧埋设确定数量的井点管利用抽水设备将地下水位降至基坑底面以下,形成干槽施工的条件。其次节明沟排水明沟排水包括地面截水和坑内排水。明沟排水法适用于除细砂、粉砂之外的各种土质。一、地面截水通常可以利用挖出之土沿四周或迎水一侧、二侧筑 0.5~0.8m 高的土堤。一 2、、地面截水二、坑内排水三、涌水量计算二、坑内排水在开挖根底不深或水量不大的沟槽或基坑时,通常接受坑内排水的方法。假设基坑较深还可以接受分层明沟排水,此种方法只适用于粗粒土层和渗水量小的粘性土。一、地面截水二、坑内排水三、涌水量计算三、涌水量计算明沟排水接受的抽水设备主要有离心泵、潜水泥浆泵、活塞泵和隔膜泵等。为了合理选择水泵型号,应对总涌水量进展计算。一、地面截水二、坑内排水三、涌水量计算 1、干河床时式中 Q——基坑总涌水量(m3/d);K——渗透系数(m/d);H——稳定水位至坑底的深度(m);当基底以下为深厚透水层时,H 值可增加 3~4m;R——影响半径(m);r0——基坑半径(m)。矩形基坑;不规那么基坑。其中 L 与 B 分别为基坑的长与宽,F 为基坑面积。一 3、、地面截水二、坑内排水三、涌水量计算 2、基坑近河沿时式中 D——基坑距河边线距离(m);余同上公式。选择水泵时,水泵的总排水量一般接受基坑总涌水量 Q 的 1.5~2.0 倍。第三节人工降低地下水位当基坑开挖深度较大,地下水位较高、土质较差(如细砂、粉砂等)等状况下,可接受人工降低地下水位的方法。人工降低地下水位的方法,包括轻型井点、喷射井点、电渗井点、管井井点和深井井点等。各种井点的适用范围第三节人工降低地下水位一、轻型井点二、喷射井点三、电渗井点四、管井井点五、深井井点六、回灌井点一、轻型井点轻型井点系统适用于在粗砂、中砂、细砂、粉砂等土层中降低地下水。〔一〕轻型井点系统的组成〔二〕轻型井点系统的工作原理〔三〕轻型井点设计〔四〕轻型井点管的埋设与使用〔一〕轻 4、型井点系统的组成轻型井点系...
