给水管道顶管施工技术

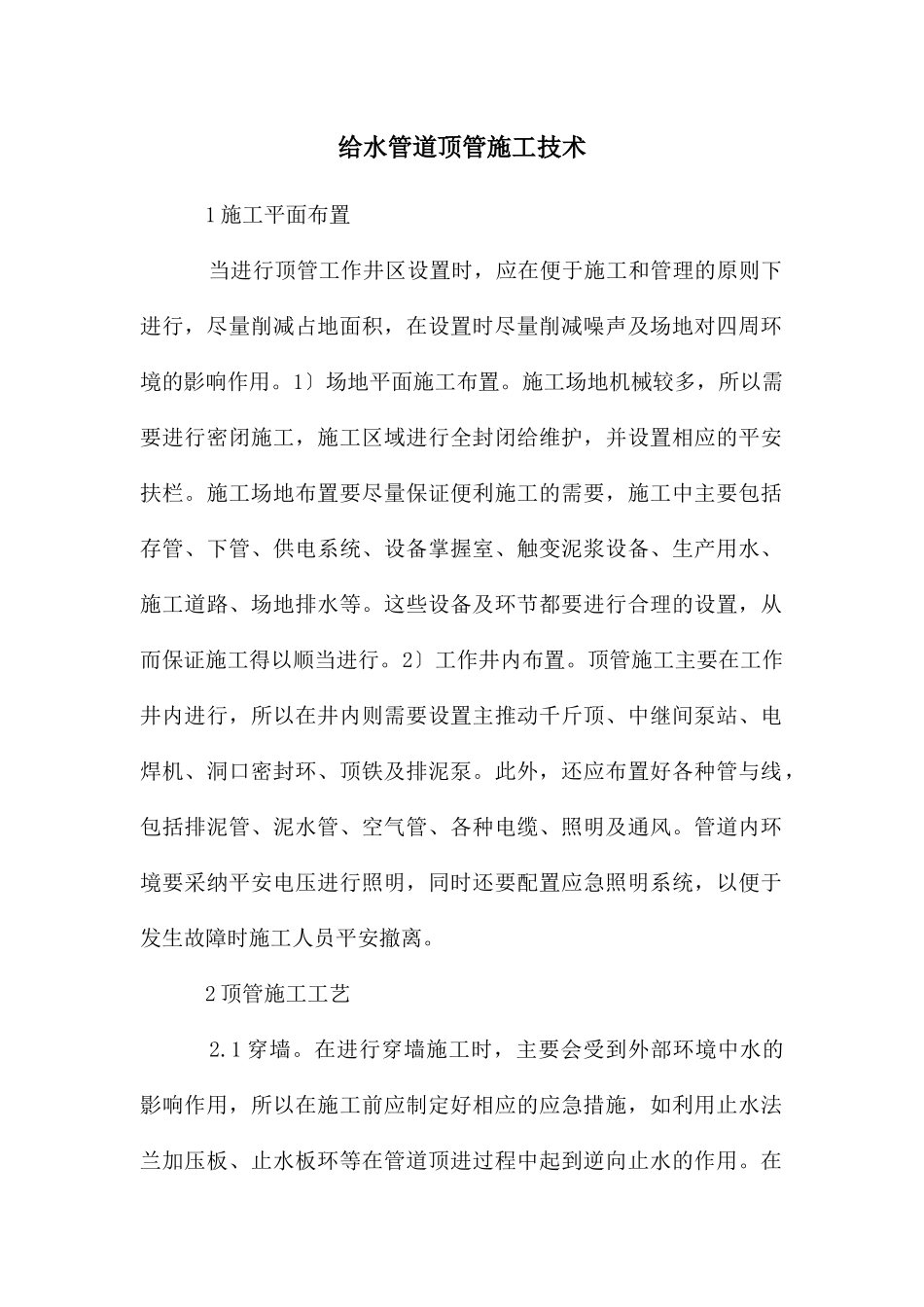

给水管道顶管施工技术 1 施工平面布置 当进行顶管工作井区设置时，应在便于施工和管理的原则下进行，尽量削减占地面积，在设置时尽量削减噪声及场地对四周环境的影响作用。1〕场地平面施工布置。施工场地机械较多，所以需要进行密闭施工，施工区域进行全封闭给维护，并设置相应的平安扶栏。施工场地布置要尽量保证便利施工的需要，施工中主要包括存管、下管、供电系统、设备掌握室、触变泥浆设备、生产用水、施工道路、场地排水等。这些设备及环节都要进行合理的设置，从而保证施工得以顺当进行。2〕工作井内布置。顶管施工主要在工作井内进行，所以在井内则需要设置主推动千斤顶、中继间泵站、电焊机、洞口密封环、顶铁及排泥泵。此外，还应布置好各种管与线，包括排泥管、泥水管、空气管、各种电缆、照明及通风。管道内环境要采纳平安电压进行照明，同时还要配置应急照明系统，以便于发生故障时施工人员平安撤离。 2 顶管施工工艺 2.1 穿墙。在进行穿墙施工时，主要会受到外部环境中水的影响作用，所以在施工前应制定好相应的应急措施，如利用止水法兰加压板、止水板环等在管道顶进过程中起到逆向止水的作用。在穿墙施工操作中，应先开启穿墙闷板，从井内顶出工具管，并设置穿墙止水设备。穿墙操作前可在穿墙管外侧进行注浆固结，以防止消逝墙孔部位强度缺乏的现象。 2.2 机头就位、开洞门。在工作井前壁墙沿管外壁上方环向200~300mm 间距打入棚架管，然后注入水泥浆来加固土层，以提高开洞门时的平安性。开动千斤顶将机头顶到距离洞门 35mm 处停下，凿除洞口封门，并割除型钢或钢筋。洞门的直径应当比机头外径大，若已经提前埋好环形套管，则其内径也应比机头外径大。安装好密封止水胶圈后，机头应准时顶入洞口后下设备段，转接油管、电缆及泥水管后连续顶进，机头脱离导轨后并测量机身高程、坡度满意要求与否，若消逝较大偏差就应实行措施进行纠偏。 2.3 下管。应保证外观及质量都检查合格后的管才能被吊装到工作坑内，下管时严禁工作坑内站人，只有将管接近到导轨时工作人员才可下到工作坑内，然后通过对管道中心线位置确实定来测量管的中心、前端、后端的管底高程，只有在一切都符合要求后才可与机头导向环进行坚固连接，进入推动过程。 2.4 顶进施工。顶进前需要保证井内的各项设施都保证在正常的工作状态下，需要对其进行检查及调试后才可进行顶进工作。在进行顶进施工时第一节管的方向和高程精确性都将会对后面的施工质量...
