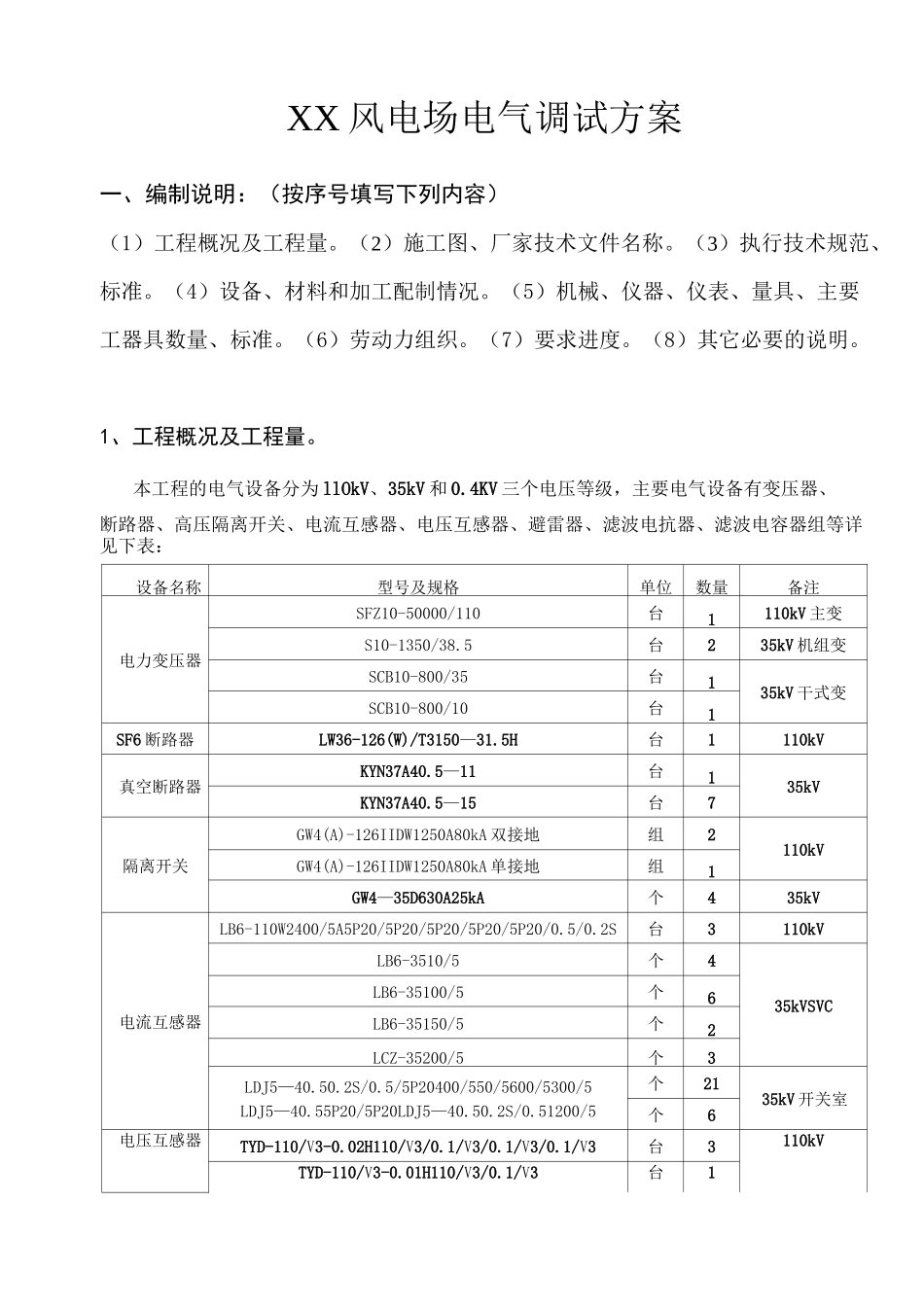

风电场电气调试方案要点_第1页
1/15

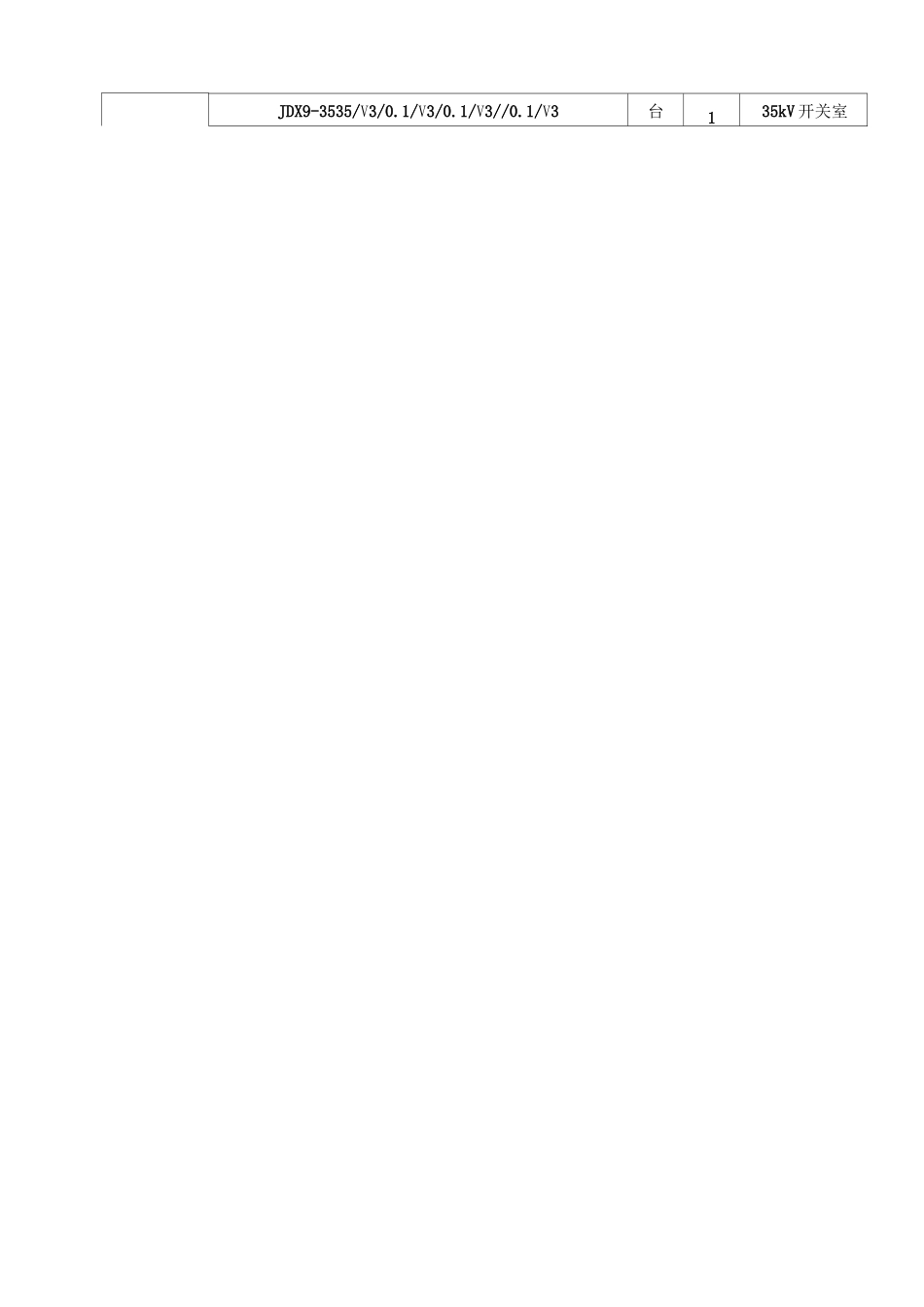

风电场电气调试方案要点_第2页
2/15

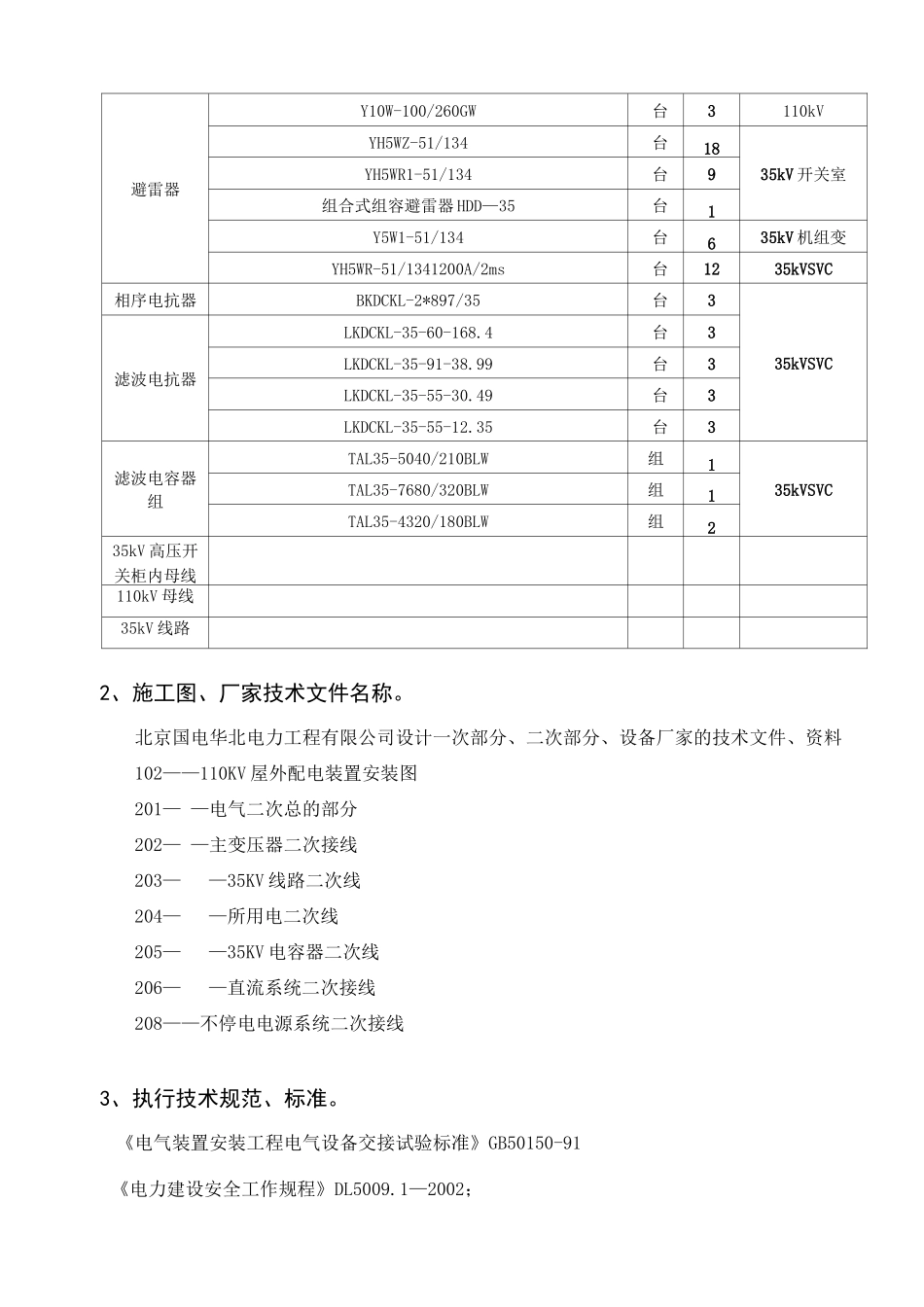

风电场电气调试方案要点_第3页
3/15
XX 风电场电气调试方案一、编制说明:(按序号填写下列内容)(1)工程概况及工程量。(2)施工图、厂家技术文件名称。(3)执行技术规范、标准。(4)设备、材料和加工配制情况。(5)机械、仪器、仪表、量具、主要工器具数量、标准。(6)劳动力组织。(7)要求进度。(8)其它必要的说明。1、工程概况及工程量。本工程的电气设备分为 llOkV、35kV 和 0.4KV 三个电压等级,主要电气设备有变压器、断路器、高压隔离开关、电流互感器、电压互感器、避雷器、滤波电抗器、滤波电容器组等详见下表:设备名称型号及规格单位数量备注电力变压器SFZ10-50000/110台1110kV 主变S10-1350/38.5台235kV 机组变SCB10-800/35台135kV 干式变SCB10-800/10台1SF6 断路器LW36-126(W)/T3150—31.5H台1110kV真空断路器KYN37A40.5—11台135kVKYN37A40.5—15台7GW4(A)-126IIDW1250A80kA 双接地组2110kV隔离开关GW4(A)-126IIDW1250A80kA 单接地组1GW4—35D630A25kA个435kV电流互感器LB6-110W2400/5A5P20/5P20/5P20/5P20/5P20/0.5/0.2S台3110kVLB6-3510/5个435kVSVCLB6-35100/5个6LB6-35150/5个2LCZ-35200/5个3LDJ5—40.50.2S/0.5/5P20400/550/5600/5300/5LDJ5—40.55P20/5P20LDJ5—40.50.2S/0.51200/5个2135kV 开关室个6电压互感器TYD-110/V3-0.02H110/V3/0.1/V3/0.1/V3/0.1/V3台3110kVTYD-110/V3-0.01H110/V3/0.1/V3台1JDX9-3535/V3/0.1/V3/0.1/V3//0.1/V3台135kV 开关室避雷器Y10W-100/260GW台3110kVYH5WZ-51/134台1835kV 开关室YH5WR1-51/134台9组合式组容避雷器 HDD—35台1Y5W1-51/134台635kV 机组变YH5WR-51/1341200A/2ms台1235kVSVC相序电抗器BKDCKL-2*897/35台335kVSVC滤波电抗器LKDCKL-35-60-168.4台3LKDCKL-35-91-38.99台3LKDCKL-35-55-30.49台3LKDCKL-35-55-12.35台3滤波电容器组TAL35-5040/210BLW组135kVSVCTAL35-7680/320BLW组1TAL35-4320/180BLW组235kV 高压开关柜内母线110kV 母线35kV 线路2、施工图、厂家技术文件名称。北京国电华北电力工程有限公司设计一次部分、二次部分、设备厂家的技术文件、资料102——110KV 屋外配电装置安装图201— —电气二次总的部分202— —主变压器二次接线203——35KV 线路二次线204——所用电二次线205——35KV 电容器二次线206——直流系统二次接线208——不停电电源系统二次接线3、执行技术规范、标准。《电气装置安装工程电气设备交接试验标准》GB50150-91《电力建设安全工作规程》DL5009.1—20...
