螺纹紧固件残余预紧力计算

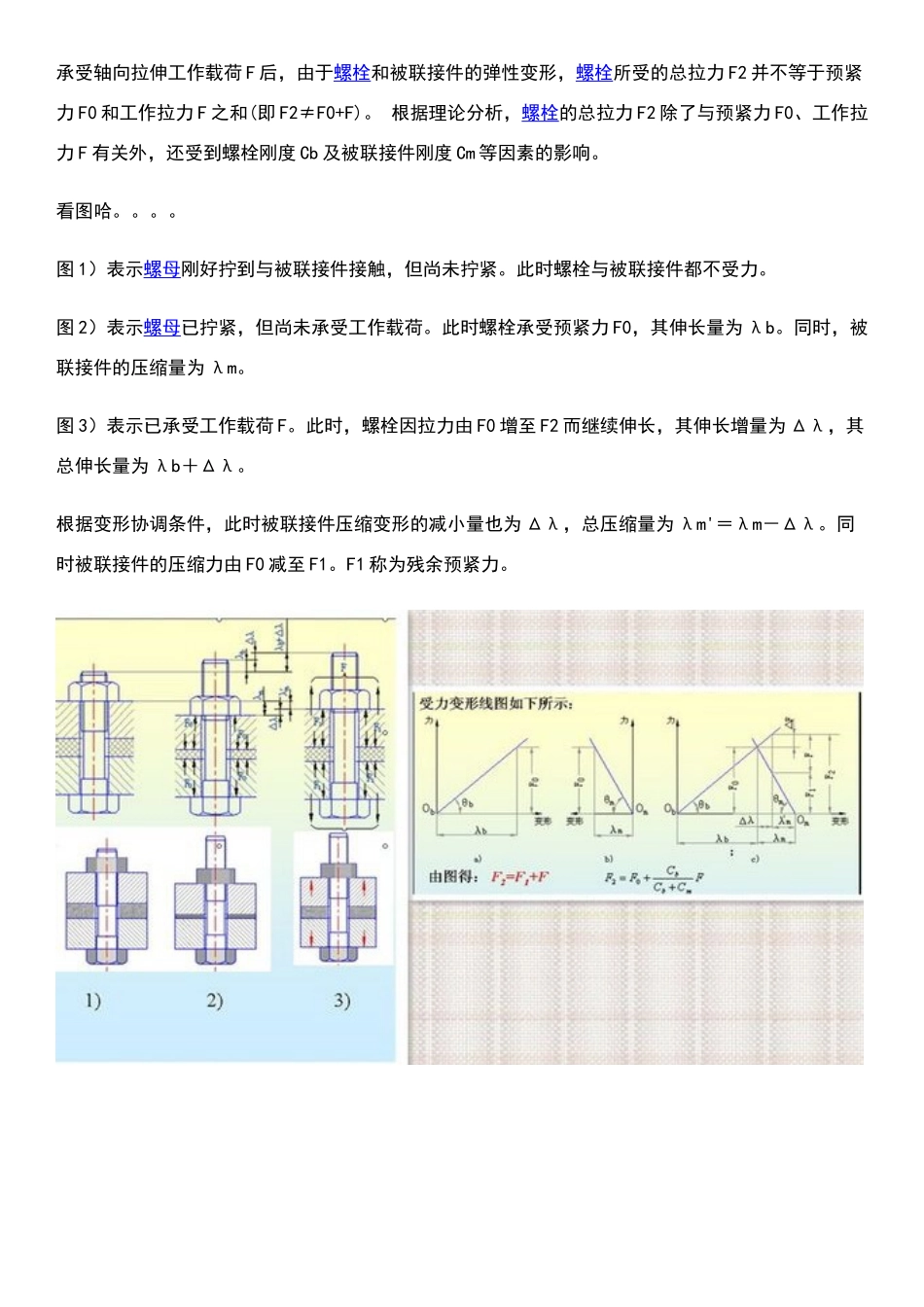

螺纹紧固件残余预紧力计算_第1页
1/1
承受轴向拉伸工作载荷 F 后,由于螺栓和被联接件的弹性变形,螺栓所受的总拉力 F2 并不等于预紧力 F0 和工作拉力 F 之和(即 F2≠F0+F)。 根据理论分析,螺栓的总拉力 F2 除了与预紧力 F0、工作拉力 F 有关外,还受到螺栓刚度 Cb 及被联接件刚度 Cm 等因素的影响。 看图哈。。。。图 1)表示螺母刚好拧到与被联接件接触,但尚未拧紧。此时螺栓与被联接件都不受力。 图 2)表示螺母已拧紧,但尚未承受工作载荷。此时螺栓承受预紧力 F0,其伸长量为 λb。同时,被联接件的压缩量为 λm。图 3)表示已承受工作载荷 F。此时,螺栓因拉力由 F0 增至 F2 而继续伸长,其伸长增量为 Δλ,其总伸长量为 λb+Δλ。根据变形协调条件,此时被联接件压缩变形的减小量也为 Δλ,总压缩量为 λm'=λm-Δλ。同时被联接件的压缩力由 F0 减至 F1。F1 称为残余预紧力。
