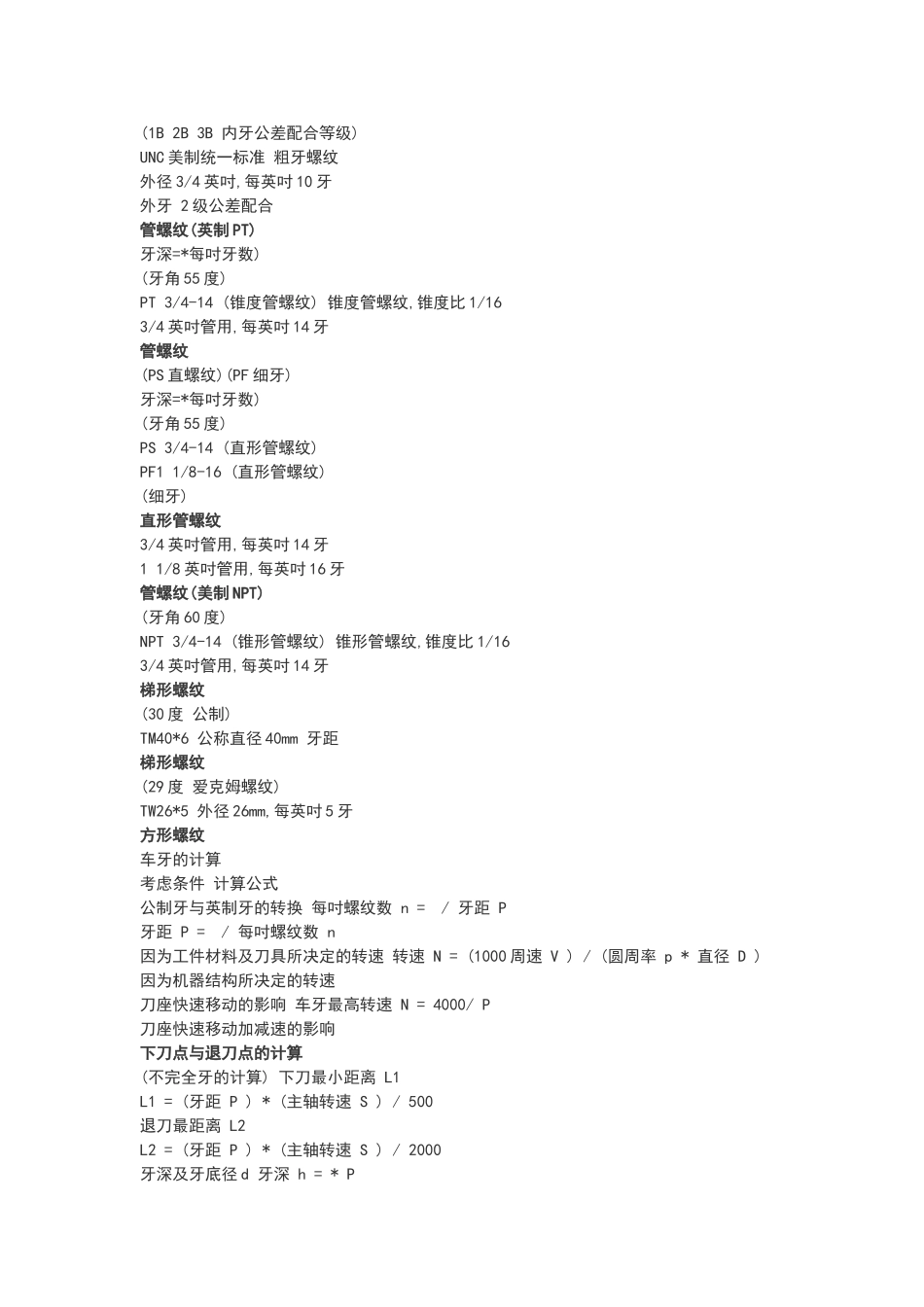

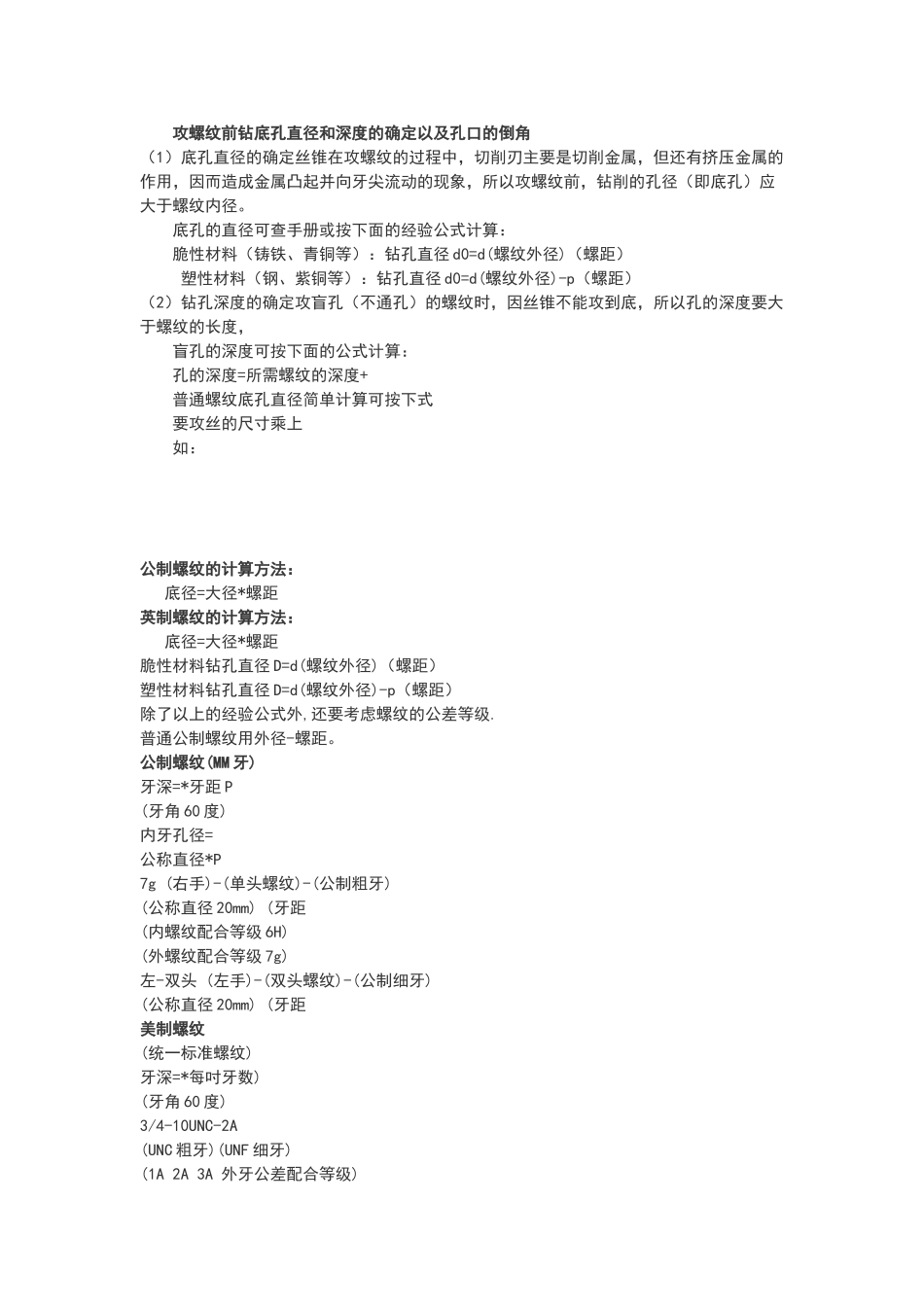

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角(1)底孔直径的确定丝锥在攻螺纹的过程中,切削刃主要是切削金属,但还有挤压金属的作用,因而造成金属凸起并向牙尖流动的现象,所以攻螺纹前,钻削的孔径(即底孔)应大于螺纹内径。 底孔的直径可查手册或按下面的经验公式计算: 脆性材料(铸铁、青铜等):钻孔直径 d0=d(螺纹外径)(螺距) 塑性材料(钢、紫铜等):钻孔直径 d0=d(螺纹外径)-p(螺距)(2)钻孔深度的确定攻盲孔(不通孔)的螺纹时,因丝锥不能攻到底,所以孔的深度要大于螺纹的长度, 盲孔的深度可按下面的公式计算: 孔的深度=所需螺纹的深度+ 普通螺纹底孔直径简单计算可按下式 要攻丝的尺寸乘上 如: 公制螺纹的计算方法: 底径=大径*螺距英制螺纹的计算方法: 底径=大径*螺距脆性材料钻孔直径 D=d(螺纹外径)(螺距)塑性材料钻孔直径 D=d(螺纹外径)-p(螺距)除了以上的经验公式外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。公制螺纹(MM 牙) 牙深=*牙距 P (牙角 60 度) 内牙孔径= 公称直径*P 7g (右手)-(单头螺纹)-(公制粗牙) (公称直径 20mm) (牙距 (内螺纹配合等级 6H) (外螺纹配合等级 7g) 左-双头 (左手)-(双头螺纹)-(公制细牙) (公称直径 20mm) (牙距 美制螺纹 (统一标准螺纹) 牙深=*每吋牙数) (牙角 60 度) 3/4-10UNC-2A (UNC 粗牙)(UNF 细牙) (1A 2A 3A 外牙公差配合等级) (1B 2B 3B 内牙公差配合等级) UNC 美制统一标准 粗牙螺纹 外径 3/4 英吋,每英吋 10 牙 外牙 2 级公差配合 管螺纹(英制 PT) 牙深=*每吋牙数) (牙角 55 度) PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比 1/16 3/4 英吋管用,每英吋 14 牙 管螺纹 (PS 直螺纹)(PF 细牙) 牙深=*每吋牙数) (牙角 55 度) PS 3/4-14 (直形管螺纹) PF1 1/8-16 (直形管螺纹) (细牙) 直形管螺纹 3/4 英吋管用,每英吋 14 牙 1 1/8 英吋管用,每英吋 16 牙 管螺纹(美制 NPT) (牙角 60 度) NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比 1/16 3/4 英吋管用,每英吋 14 牙 梯形螺纹 (30 度 公制) TM40*6 公称直径 40mm 牙距 梯形螺纹 (29 度 爱克姆螺纹) TW26*5 外径 26mm,每英吋 5 牙 方形螺纹 车牙的计算 考虑条件 计算公式 公制牙与英制牙的转换 每吋螺纹数 n = / 牙距 P 牙距 P = / 每吋螺纹数 n 因为工件...
