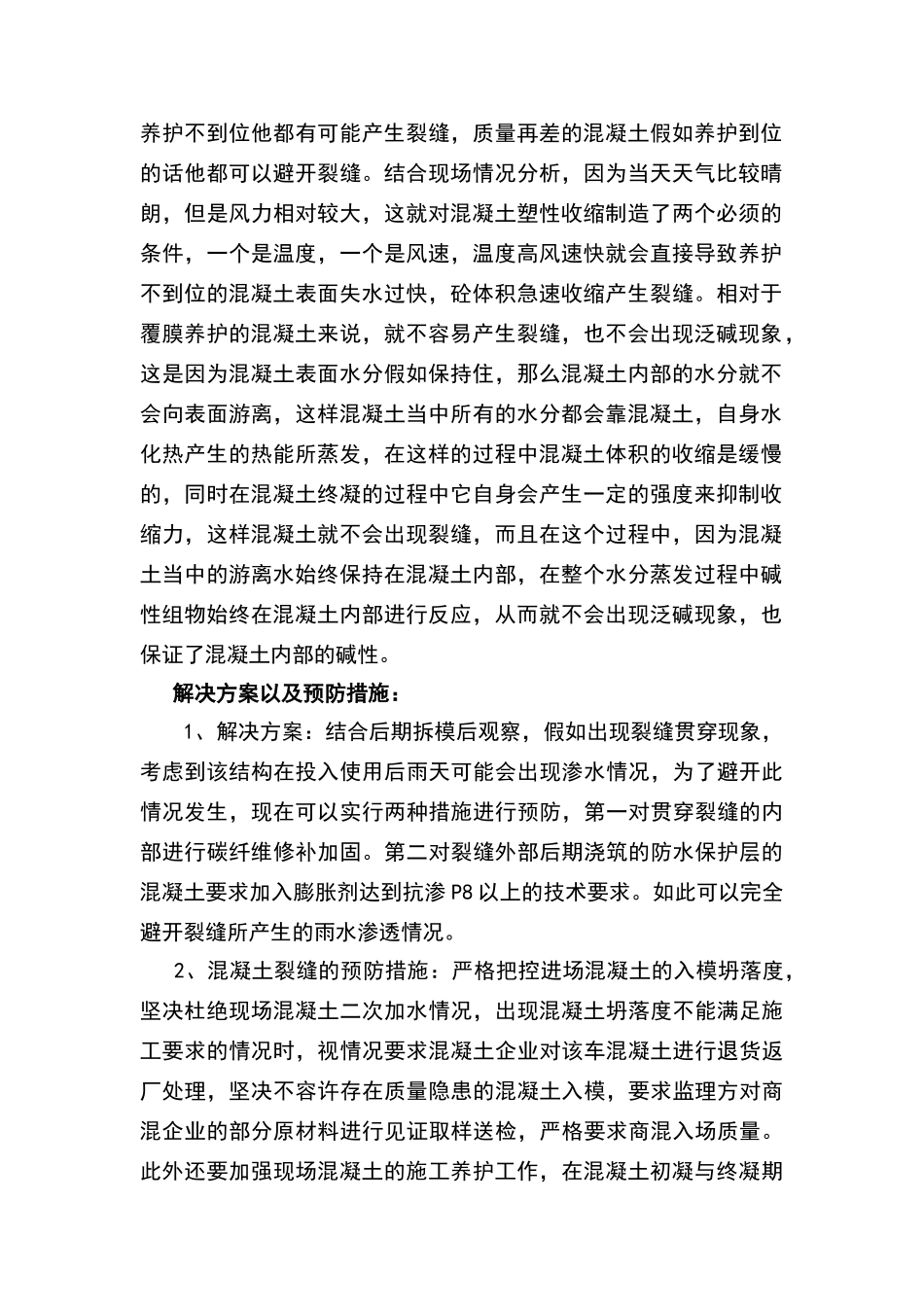

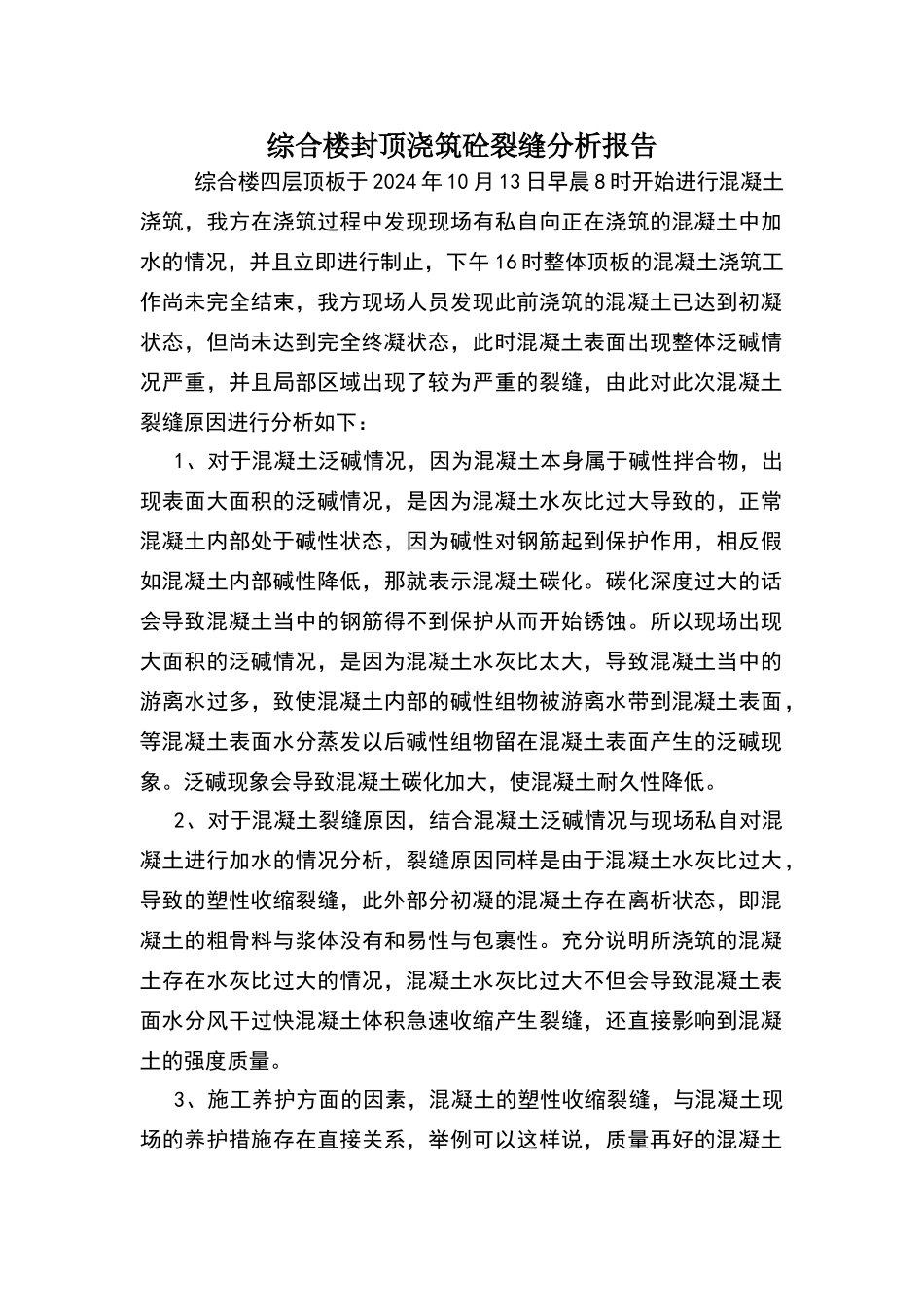

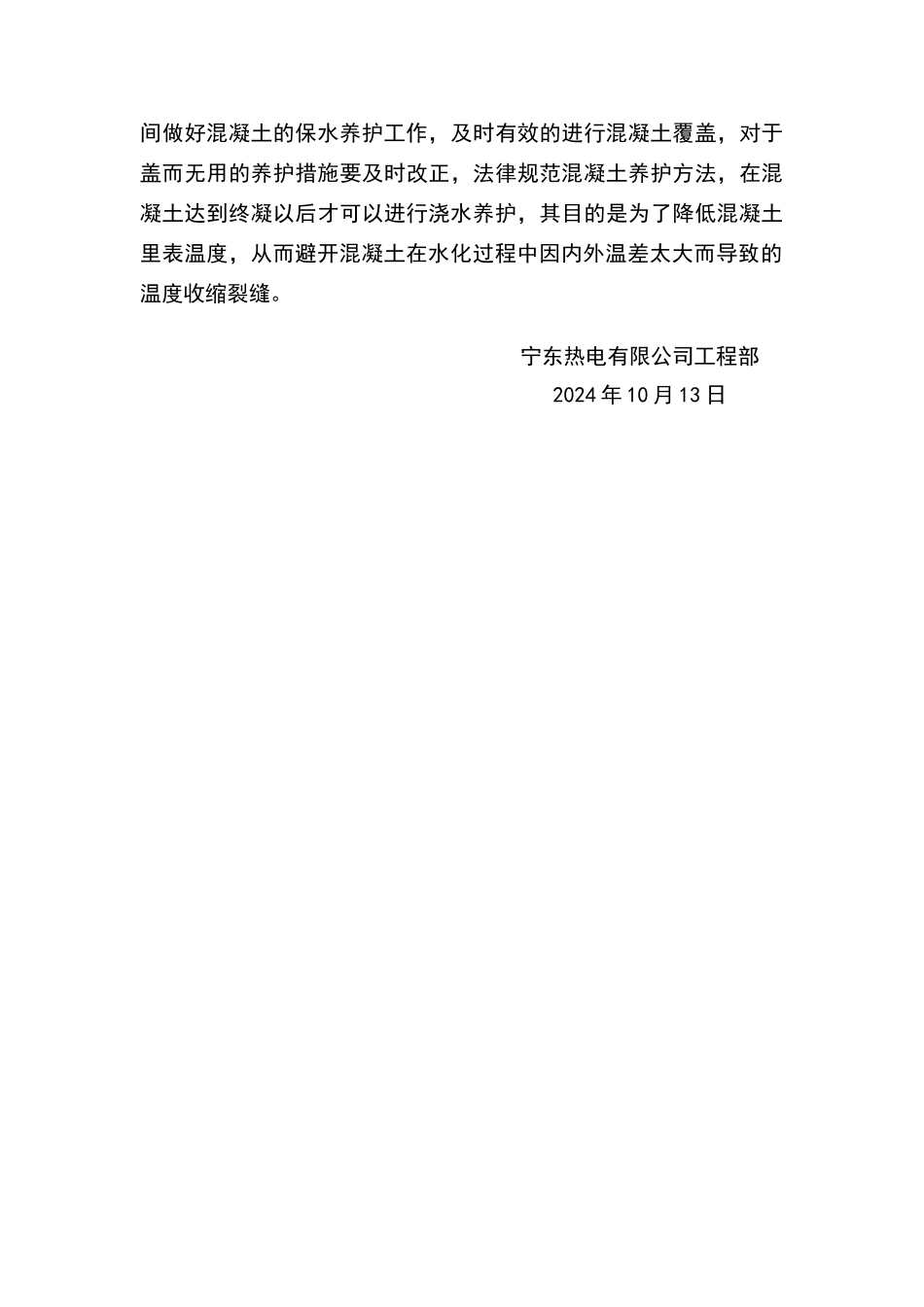

综合楼封顶浇筑砼裂缝分析报告 综合楼四层顶板于 2024 年 10 月 13 日早晨 8 时开始进行混凝土浇筑，我方在浇筑过程中发现现场有私自向正在浇筑的混凝土中加水的情况，并且立即进行制止，下午 16 时整体顶板的混凝土浇筑工作尚未完全结束，我方现场人员发现此前浇筑的混凝土已达到初凝状态，但尚未达到完全终凝状态，此时混凝土表面出现整体泛碱情况严重，并且局部区域出现了较为严重的裂缝，由此对此次混凝土裂缝原因进行分析如下： 1、对于混凝土泛碱情况，因为混凝土本身属于碱性拌合物，出现表面大面积的泛碱情况，是因为混凝土水灰比过大导致的，正常混凝土内部处于碱性状态，因为碱性对钢筋起到保护作用，相反假如混凝土内部碱性降低，那就表示混凝土碳化。碳化深度过大的话会导致混凝土当中的钢筋得不到保护从而开始锈蚀。所以现场出现大面积的泛碱情况，是因为混凝土水灰比太大，导致混凝土当中的游离水过多，致使混凝土内部的碱性组物被游离水带到混凝土表面，等混凝土表面水分蒸发以后碱性组物留在混凝土表面产生的泛碱现象。泛碱现象会导致混凝土碳化加大，使混凝土耐久性降低。 2、对于混凝土裂缝原因，结合混凝土泛碱情况与现场私自对混凝土进行加水的情况分析，裂缝原因同样是由于混凝土水灰比过大，导致的塑性收缩裂缝，此外部分初凝的混凝土存在离析状态，即混凝土的粗骨料与浆体没有和易性与包裹性。充分说明所浇筑的混凝土存在水灰比过大的情况，混凝土水灰比过大不但会导致混凝土表面水分风干过快混凝土体积急速收缩产生裂缝，还直接影响到混凝土的强度质量。 3、施工养护方面的因素，混凝土的塑性收缩裂缝，与混凝土现场的养护措施存在直接关系，举例可以这样说，质量再好的混凝土养护不到位他都有可能产生裂缝，质量再差的混凝土假如养护到位的话他都可以避开裂缝。结合现场情况分析，因为当天天气比较晴朗，但是风力相对较大，这就对混凝土塑性收缩制造了两个必须的条件，一个是温度，一个是风速，温度高风速快就会直接导致养护不到位的混凝土表面失水过快，砼体积急速收缩产生裂缝。相对于覆膜养护的混凝土来说，就不容易产生裂缝，也不会出现泛碱现象，这是因为混凝土表面水分假如保持住，那么混凝土内部的水分就不会向表面游离，这样混凝土当中所有的水分都会靠混凝土，自身水化热产生的热能所蒸发，在这样的过程中混凝土体积的收缩是缓慢的，同时在混凝土终凝的过程中它自身会产生一定的强度来抑制收缩力...
