贵广交流改接500kV输电线路工程施工组织设计

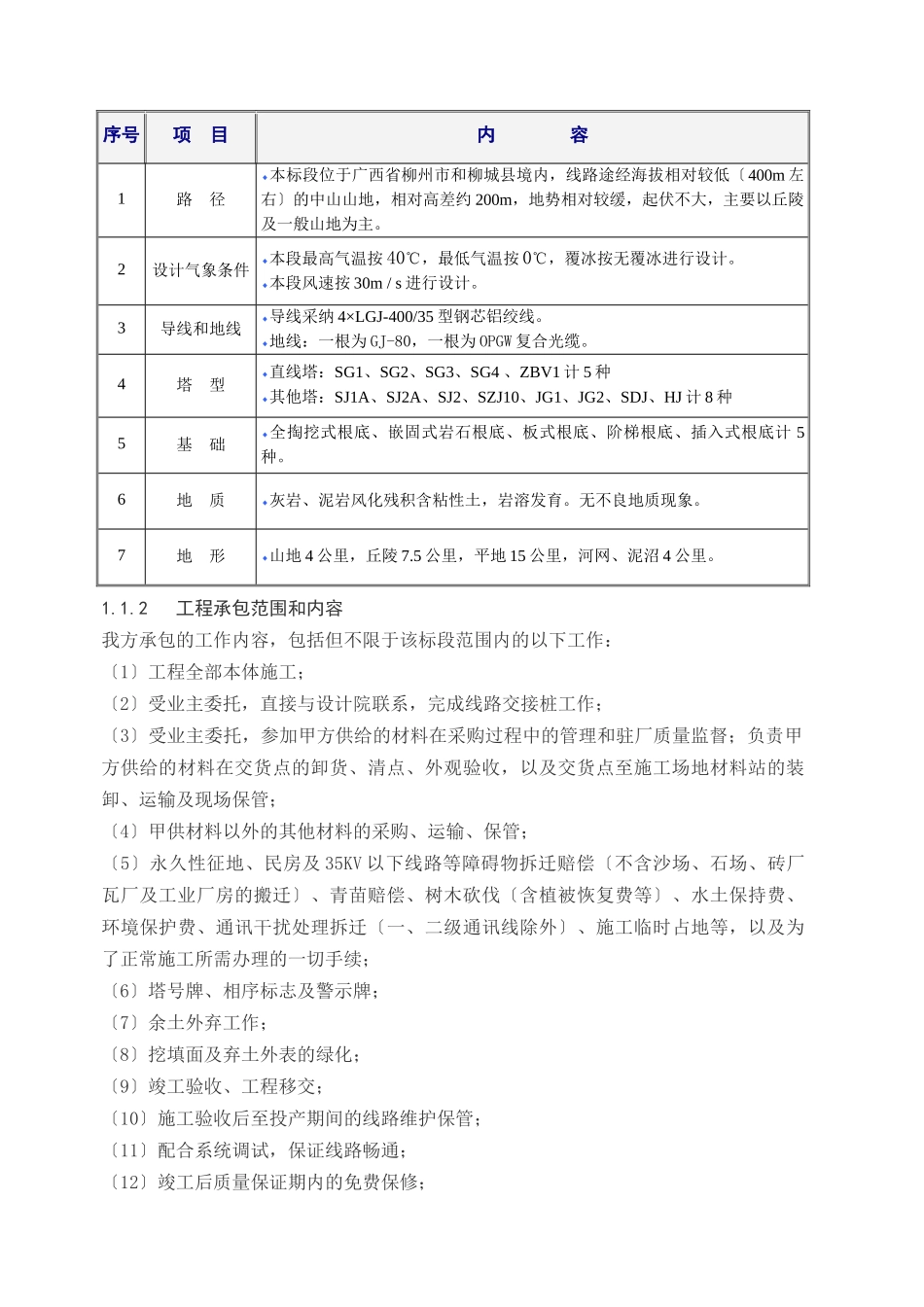

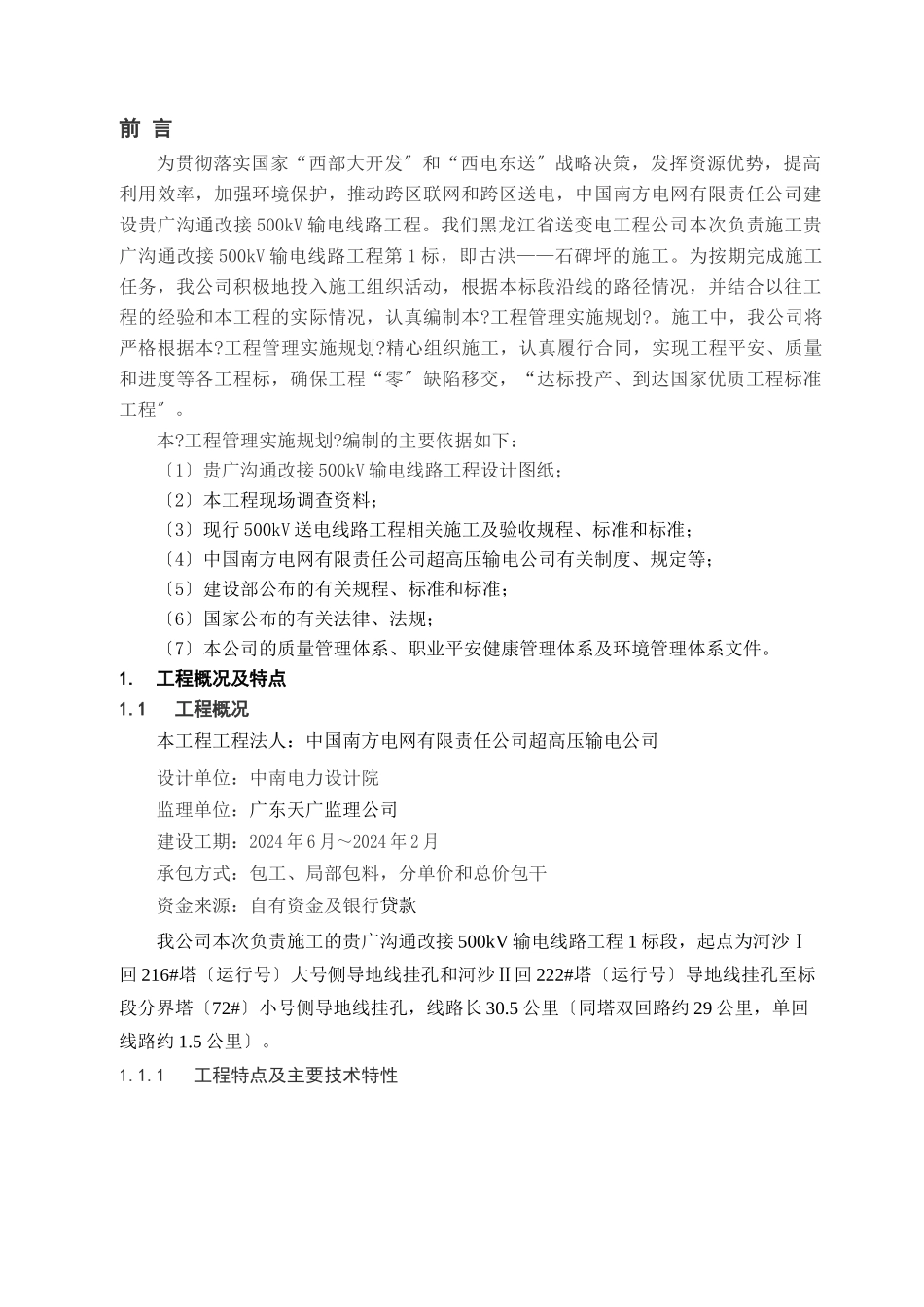

前 言为贯彻落实国家“西部大开发〞和“西电东送〞战略决策，发挥资源优势，提高利用效率，加强环境保护，推动跨区联网和跨区送电，中国南方电网有限责任公司建设贵广沟通改接 500kV 输电线路工程。我们黑龙江省送变电工程公司本次负责施工贵广沟通改接 500kV 输电线路工程第 1 标，即古洪——石碑坪的施工。为按期完成施工任务，我公司积极地投入施工组织活动，根据本标段沿线的路径情况，并结合以往工程的经验和本工程的实际情况，认真编制本?工程管理实施规划?。施工中，我公司将严格根据本?工程管理实施规划?精心组织施工，认真履行合同，实现工程平安、质量和进度等各工程标，确保工程“零〞缺陷移交，“达标投产、到达国家优质工程标准工程〞。本?工程管理实施规划?编制的主要依据如下：〔1〕贵广沟通改接 500kV 输电线路工程设计图纸；〔2〕本工程现场调查资料；〔3〕现行 500kV 送电线路工程相关施工及验收规程、标准和标准；〔4〕中国南方电网有限责任公司超高压输电公司有关制度、规定等；〔5〕建设部公布的有关规程、标准和标准；〔6〕国家公布的有关法律、法规；〔7〕本公司的质量管理体系、职业平安健康管理体系及环境管理体系文件。1. 工程概况及特点1.1 工程概况本工程工程法人：中国南方电网有限责任公司超高压输电公司设计单位：中南电力设计院监理单位：广东天广监理公司建设工期：2024 年 6 月～2024 年 2 月承包方式：包工、局部包料，分单价和总价包干资金来源：自有资金及银行贷款我公司本次负责施工的贵广沟通改接 500kV 输电线路工程 1 标段，起点为河沙Ⅰ回 216#塔〔运行号〕大号侧导地线挂孔和河沙Ⅱ回 222#塔〔运行号〕导地线挂孔至标段分界塔〔72#〕小号侧导地线挂孔，线路长 30.5 公里〔同塔双回路约 29 公里，单回线路约 1.5 公里〕。1.1.1 工程特点及主要技术特性序号项 目内 容1路 径◆本标段位于广西省柳州市和柳城县境内，线路途经海拔相对较低〔400m 左右〕的中山山地，相对高差约 200m，地势相对较缓，起伏不大，主要以丘陵及一般山地为主。2设计气象条件◆本段最高气温按 40℃，最低气温按 0℃，覆冰按无覆冰进行设计。◆本段风速按 30m / s 进行设计。3导线和地线◆导线采纳 4×LGJ-400/35 型钢芯铝绞线。◆地线：一根为 GJ-80，一根为 OPGW 复合光缆。4塔 型◆直线塔：SG1、SG2、SG3、SG4 、ZBV1 计 5 种◆其他塔：SJ1A、SJ2A、SJ2、SZJ10、JG1、JG2...
