轴承外圈加工工艺设计及改进VIP专享

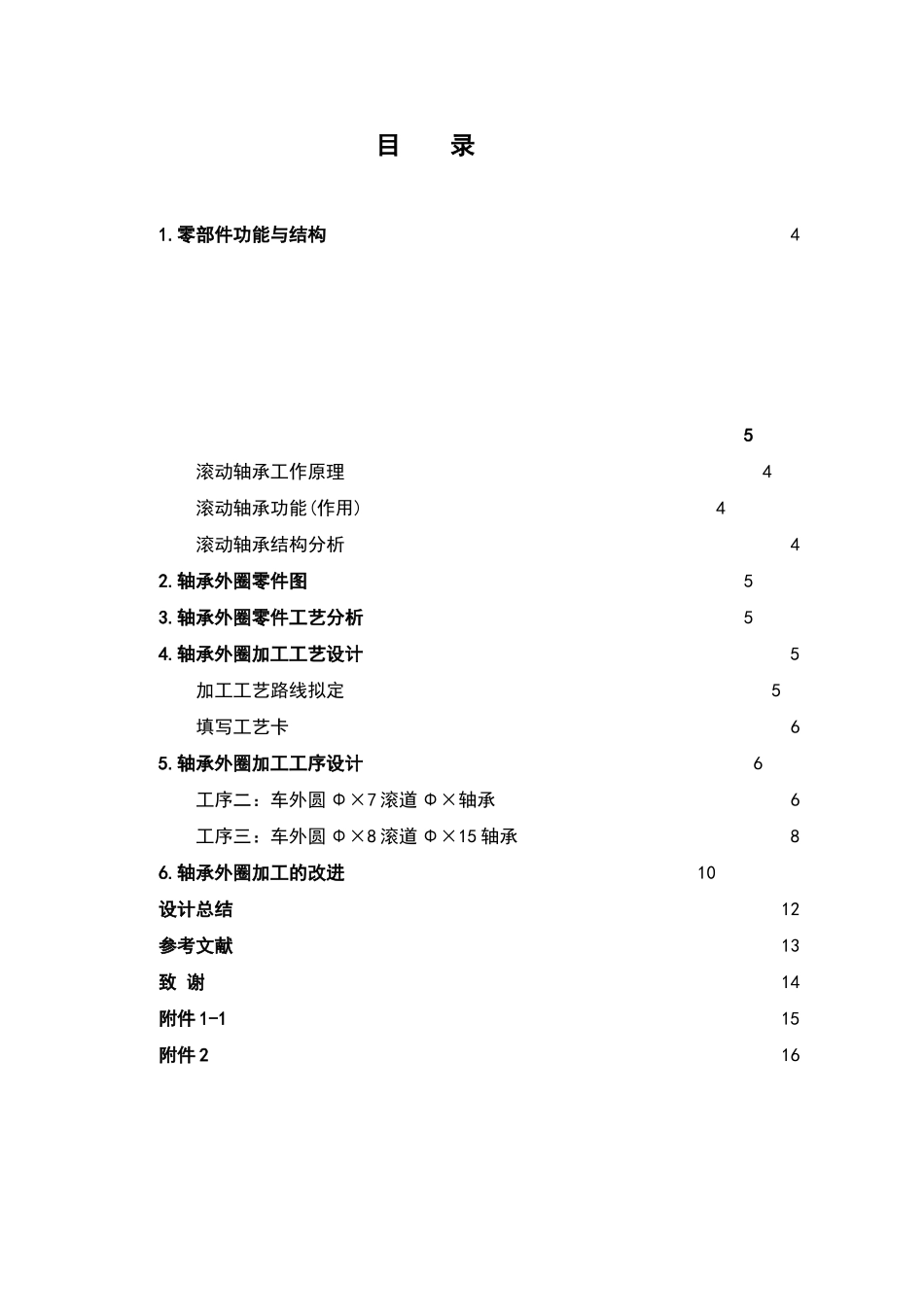

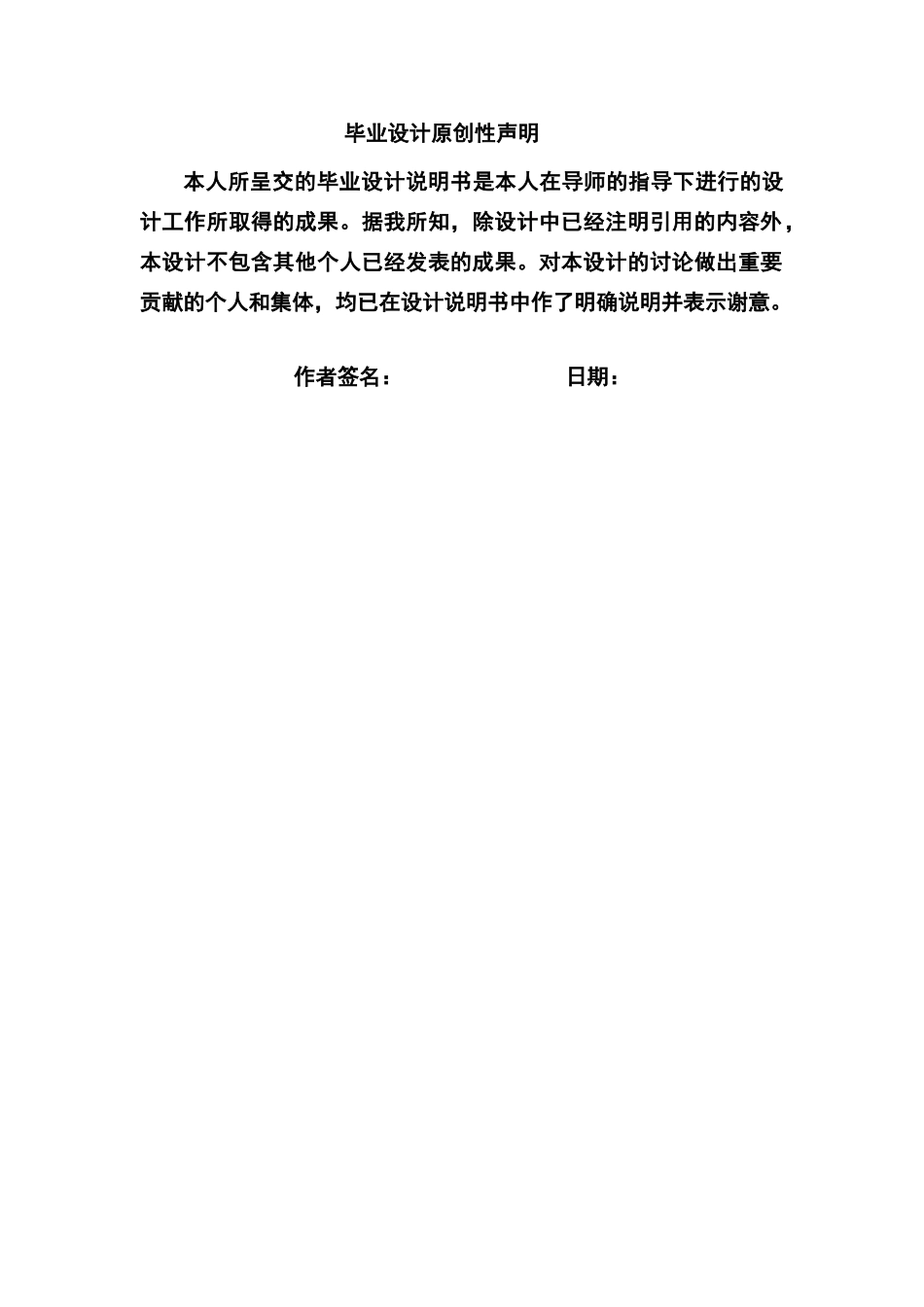

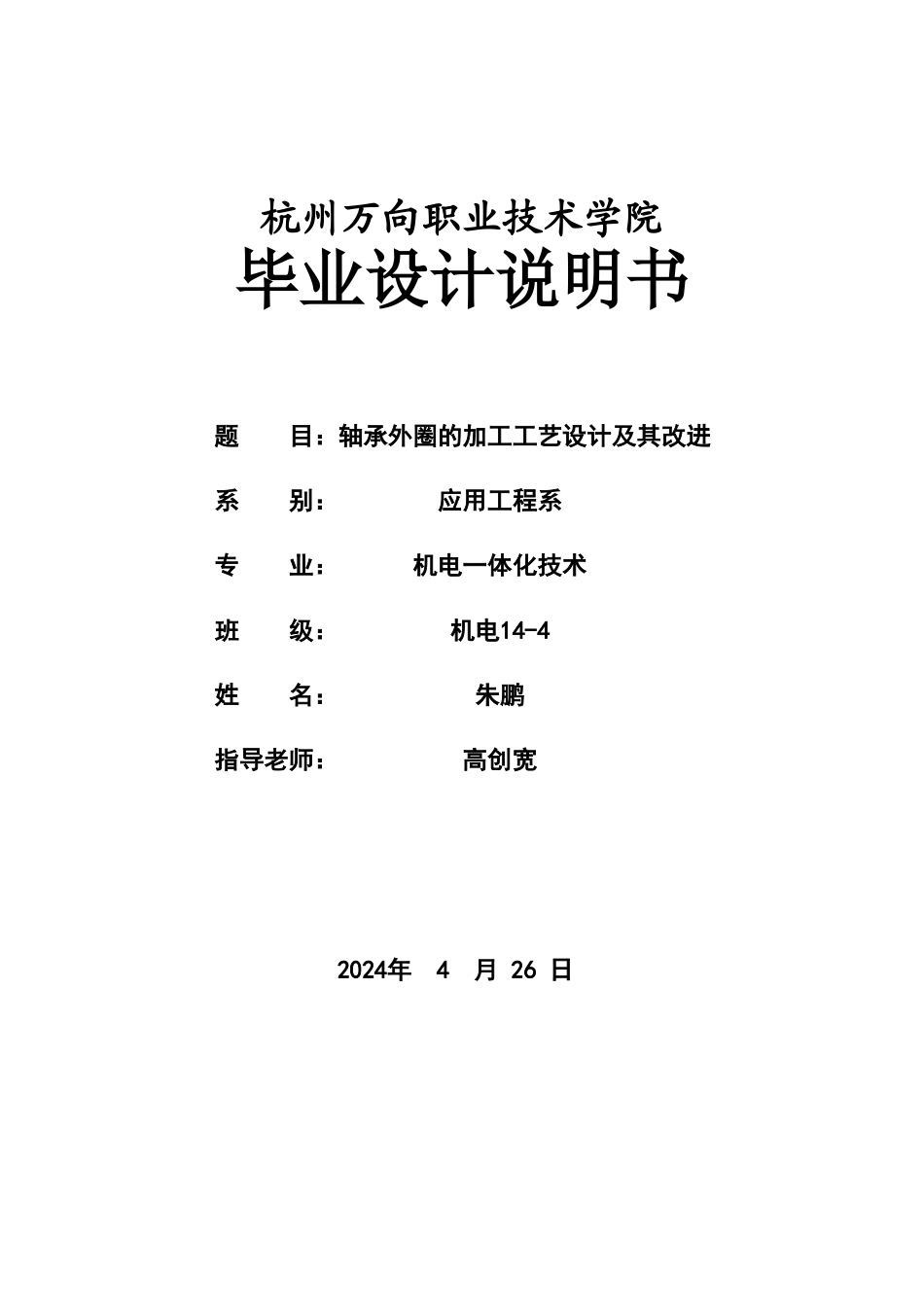

杭州万向职业技术学院毕业设计说明书 题 目：轴承外圈的加工工艺设计及其改进系 别： 应用工程系专 业： 机电一体化技术 班 级： 机电14-4 姓 名： 朱鹏 指导老师： 高创宽 2024年 4 月 26 日毕业设计原创性声明本人所呈交的毕业设计说明书是本人在导师的指导下进行的设计工作所取得的成果。据我所知，除设计中已经注明引用的内容外，本设计不包含其他个人已经发表的成果。对本设计的讨论做出重要贡献的个人和集体，均已在设计说明书中作了明确说明并表示谢意。作者签名： 日期： 目 录1.零部件功能与结构45 滚动轴承工作原理4 滚动轴承功能(作用)4 滚动轴承结构分析42.轴承外圈零件图5 3.轴承外圈零件工艺分析5 4.轴承外圈加工工艺设计 5 加工工艺路线拟定5 填写工艺卡65.轴承外圈加工工序设计6 工序二：车外圆 Φ×7 滚道 Φ×轴承6 工序三：车外圆 Φ×8 滚道 Φ×15 轴承86.轴承外圈加工的改进 10 设计总结12参考文献13致 谢 14附件 1-1 15附件 2 161.零件功能与结构 滚动轴承工作原理滚动轴承借助于在内、外圈之间滚动体的滚动实现力的传递。内圈紧配合于轴颈上，外圈与所配合装置之间允许有少许的转动。当轴转动时，内圈随轴颈回转，并引导滚动体一面绕其轴心自转；一面沿内外圈滚道公转。轴承有径向间隙和轴向游隙，以保证滚动体能自由转动。滚动体与内、外圈之间的相对运动属于纯滚动。保持架用于维持各滚动体之间的相对位置，防止歪斜和相互碰撞，保证滚动体能沿滚道均匀分布。滚动轴承功能（作用）滚动轴承用于支承轴及轴上零件，并保持轴的正常工作位置和旋转精度。滚动轴承结构分析滚动轴承属于轴套类零件，一般由内圈、外圈、滚动体和保持架组成。滚动体与内外圈材料要求有高的硬度和接触疲劳强度、良好的耐磨性和冲击韧性。一般用含铬合金钢（GCr15、GCr6、GCr15SiMn、GCr9 等）制造，热处理后硬度可达 HRC61-65。套圈及滚动体一般采纳高碳铬钢制造。多数轴承使用 JIS 钢种的 SUJ2、大型轴承使用 SUJ3 制造。在需要耐冲击的情况下，轴承材料多选用铬钢、铬钼钢、镍铬钼钢，并采纳渗炭淬火，使钢从表面至适当的深度有一个硬化层。具有适当的硬化深度，细密的组织，合适硬度的表面及心部硬度的渗炭轴承，比使用轴承钢的轴承具有优良的耐冲击性。进口轴承一般都实施了真空脱气处理。因此，所用材料清净度高，氧气含量少，质量好。同时经过恰当的热处理，轴承的滚动疲劳寿命显著...
