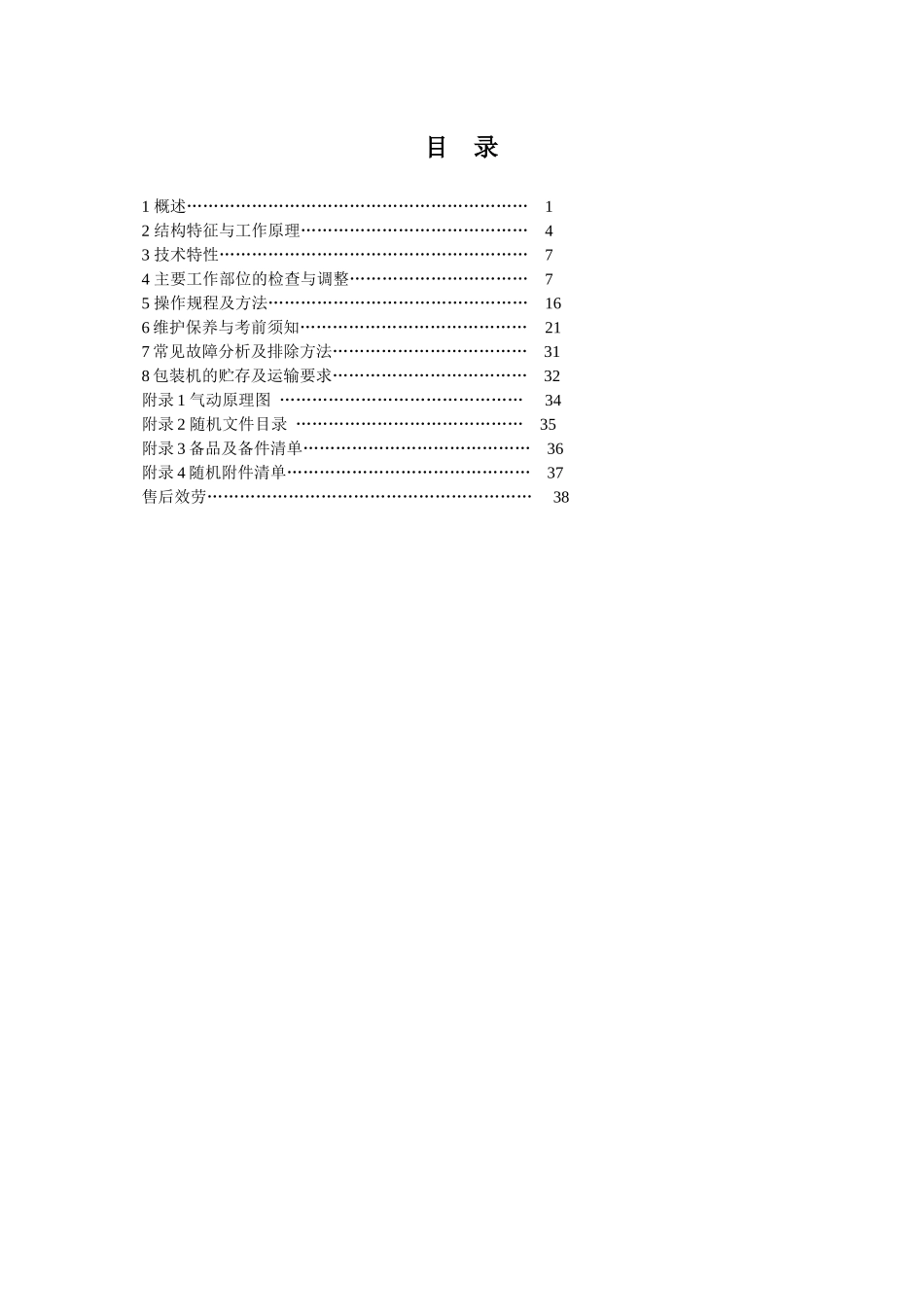

野营饮用水全自动包装机产品使用说明书目 录1 概述………………………………………………………12 结构特征与工作原理……………………………………43 技术特性…………………………………………………74 主要工作部位的检查与调整……………………………75 操作规程及方法…………………………………………166 维护保养与考前须知……………………………………217 常见故障分析及排除方法……………………………… 318 包装机的贮存及运输要求……………………………… 32附录 1 气动原理图 ………………………………………34附录 2 随机文件目录 …………………………………… 35附录 3 备品及备件清单…………………………………… 36附录 4 随机附件清单……………………………………… 37售后效劳……………………………………………………381.概述1.1 产品特点SYB-IIIA 型全自动液体包装机采纳全气动传动，微机控制，将制袋、充填、计量、封切、日期压印等过程一次完成，利用机器所配备的附件通过简单的组装即可实现单膜和复合膜的转换，实现完整图案、无气包装。1.1.1 设计构思独特该包装机采纳无电机全气动传动、各运动机构噪音小、使用寿命长、设计结构精致、简单合理、体积小、重量轻。1.1.2 PLC 控制、操作简便整机运动系统由 PLC 进行程序控制、动作准确、可靠，操作简便。1.1.3 液下封口无气包装该机采纳了本公司独有的液下封口无气包装技术,不但杜绝了因袋中空气对水质的污染，而且减少了成品袋入背兜所不必要占有的空间。1.1.4 采纳光标定位和无光标膜袋长限定相结合光标定位系统，可实现包装袋的图案完整,使成品外形美观，因部队存在着使用无图案无色标印刷膜的可能性，所以，该机在拉膜气缸系统中又参加了限制拉膜长度的装置，以减少包材不必要的浪费。1.1.5 包装膜的消毒装置该机在膜进入成形器之前设计了由飞利浦公司生产的 4 根紫外线消毒灯，以保证对膜进行可靠消毒，延长饮用水的保质期。1.1.6 单膜与复合膜的转换该机成形器设有一活动机构，通过简单调整，即可实现纵封封合的单膜与复合膜的转换。该机配有两套横封头和横封底，通过更换即可实现横封封合与切断方式的单膜与复合膜的转换。1.1.7 活动部件的紧固考虑到分装挂车在三级路面上行驶所造成的颠簸与振动，该机在一些活动机构〔装膜机构、膜张紧机构、纵封机构、拉膜机构〕中，参加了设计精致、简便可靠的紧固机构。1.1.8 封...
