铁路路基防护栅栏安装技术交底

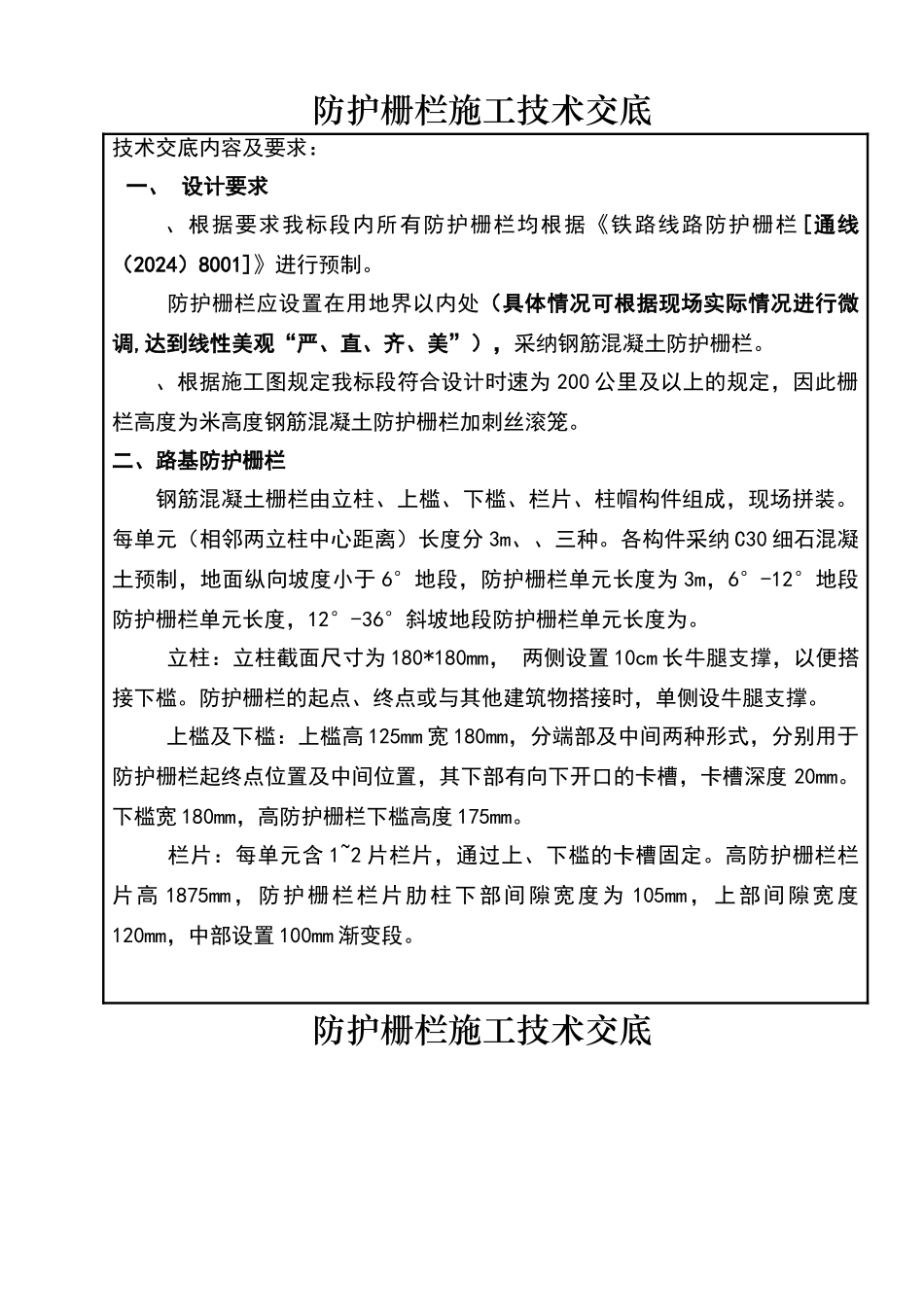

防护栅栏施工技术交底技术交底内容及要求：一、 设计要求 、根据要求我标段内所有防护栅栏均根据《铁路线路防护栅栏 [通线（2024）8001]》进行预制。 防护栅栏应设置在用地界以内处（具体情况可根据现场实际情况进行微调,达到线性美观“严、直、齐、美”），采纳钢筋混凝土防护栅栏。、根据施工图规定我标段符合设计时速为 200 公里及以上的规定，因此栅栏高度为米高度钢筋混凝土防护栅栏加刺丝滚笼。二、路基防护栅栏钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分 3m、、三种。各构件采纳 C30 细石混凝土预制，地面纵向坡度小于 6°地段，防护栅栏单元长度为 3m，6°-12°地段防护栅栏单元长度，12°-36°斜坡地段防护栅栏单元长度为。 立柱：立柱截面尺寸为 180*180mm， 两侧设置 10cm 长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其他建筑物搭接时，单侧设牛腿支撑。 上槛及下槛：上槛高 125mm 宽 180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度 20mm。下槛宽 180mm，高防护栅栏下槛高度 175mm。 栏片：每单元含 1~2 片栏片，通过上、下槛的卡槽固定。高防护栅栏栏片高 1875mm，防护栅栏栏片肋柱下部间隙宽度为 105mm，上部间隙宽度120mm，中部设置 100mm 渐变段。防护栅栏施工技术交底 柱帽：柱帽截面尺寸为 180mm*180mm，高度 150mm，中心预留螺栓孔。用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采纳 C30 混凝土封填。 刺笼滚笼采纳刀片刺绳绕圈后相临两圈每隔 120°用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳圈径为 50cm，张开后每交叉圈安装间距20cm，直径不小于 45cm。陡坡地段防护栅栏下槛下部与地面间的间隙采纳 C25 混凝土封闭，宽度180mm，与立柱两侧平齐埋入地面以下不小于，每单元于地面处留 φ100mm 泄水孔。三、立柱基础 一般土质地段，地基承载力≥100kpa，抵抗侧向应力≥60kpa，基础采纳C25 混凝土浇筑。地质承载力不满足设计要求的地段要与设计联系，现场确认。高防护栅栏平缓地段基础尺寸采纳 600mm*800mm*900mm，斜坡地段防护栅栏基础尺寸采纳 600mm*600mm*900mm。 基坑应尽量垂直开挖，基坑尺寸应符合设计要求，不得扰动基坑侧的原状土体。对扰动土体应挖除回填，回填土压实系数不小于。埋入立柱时，应严格控制好位置，...
