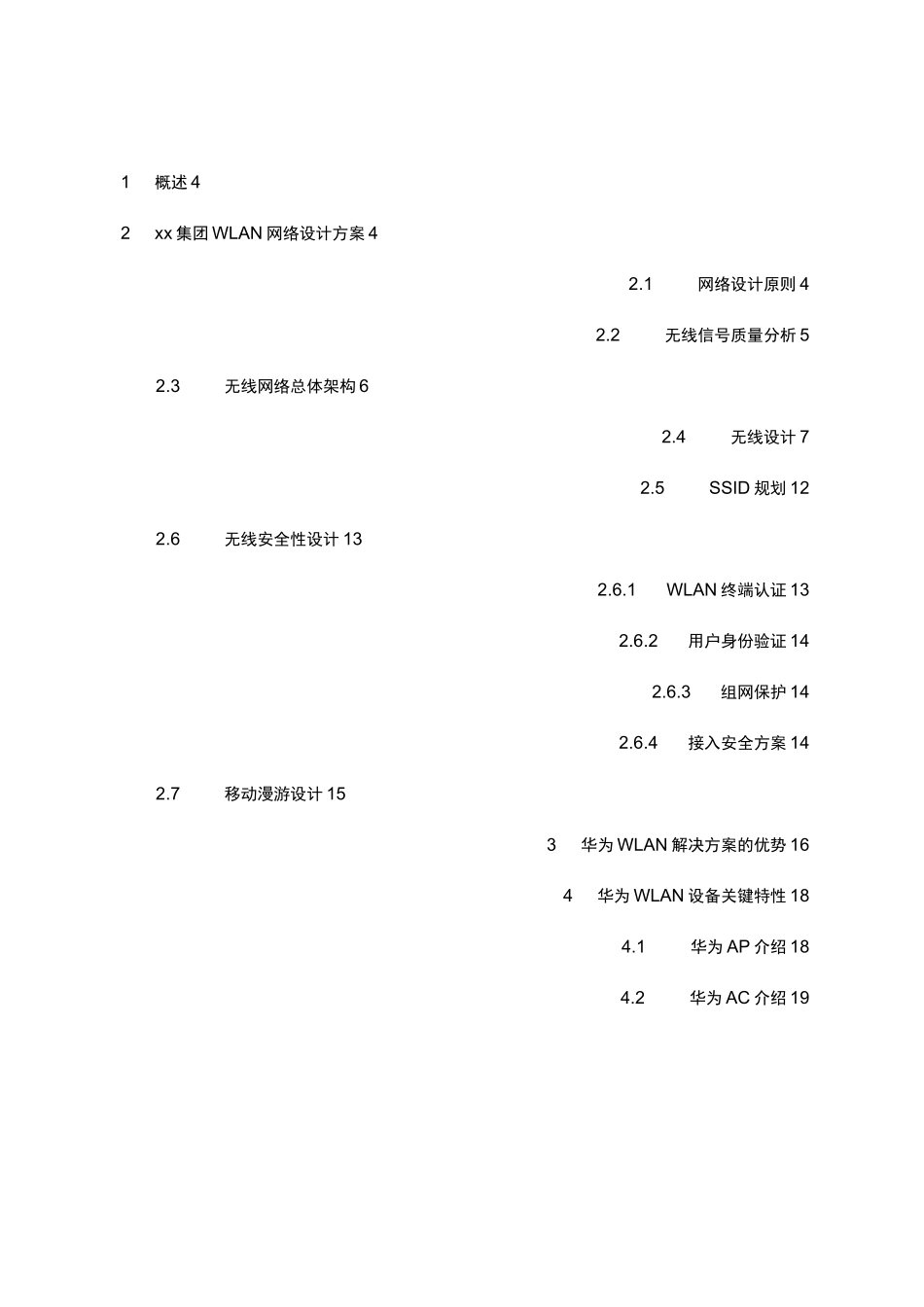

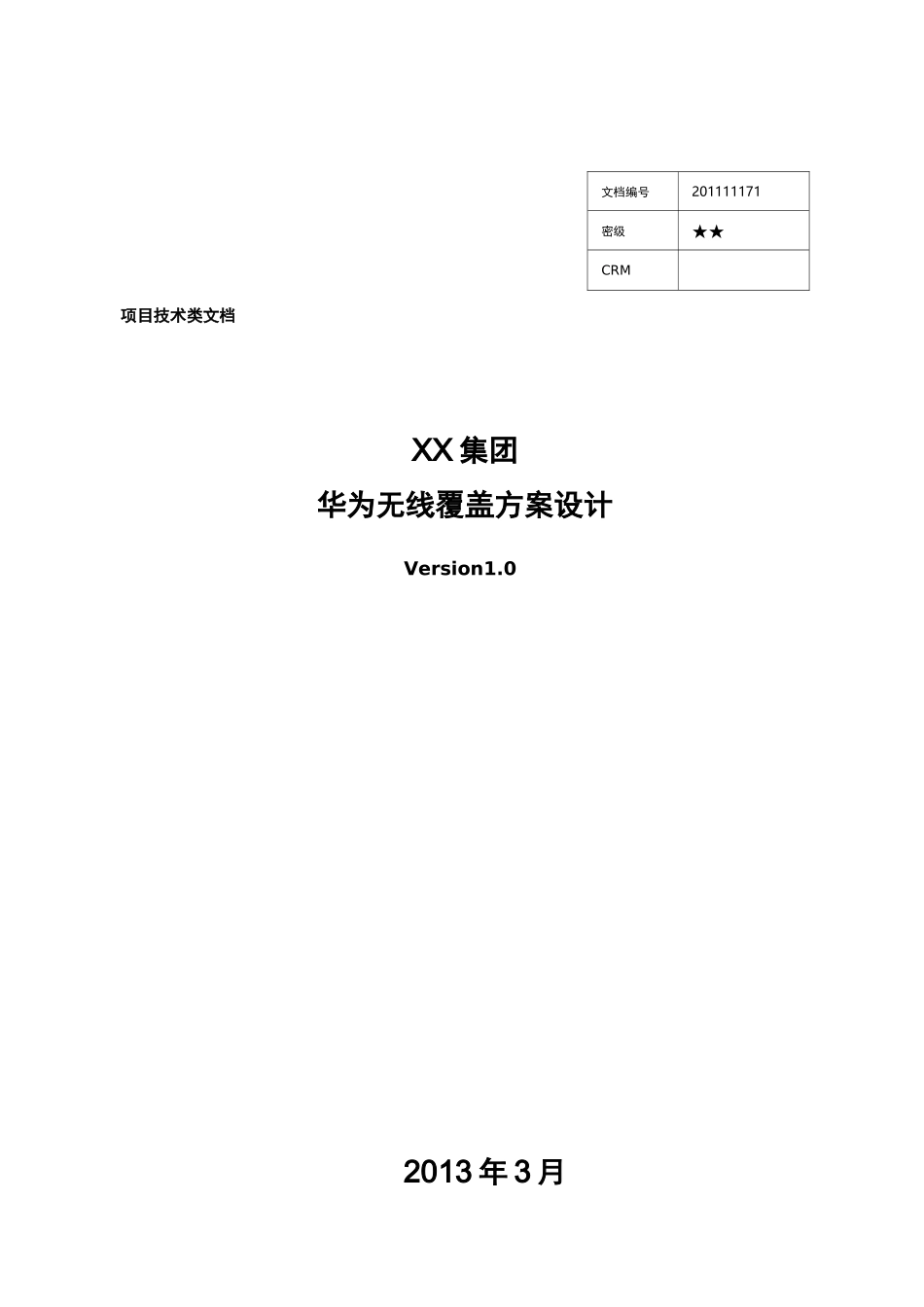

文档编号201111171密级★★CRM项目技术类文档XX 集团华为无线覆盖方案设计Version1.02013 年 3 月1概述 42xx 集团 WLAN 网络设计方案 42.1网络设计原则 42.2无线信号质量分析 52.3无线网络总体架构 62.4无线设计 72.5SSID 规划 122.6无线安全性设计 132.6.1WLAN 终端认证 132.6.2用户身份验证 142.6.3组网保护 142.6.4接入安全方案 142.7移动漫游设计 153华为 WLAN 解决方案的优势 164华为 WLAN 设备关键特性 184.1华为 AP 介绍 184.2华为 AC 介绍 192xx 集WLAN 网络设计方1 概述无线局域网(WLAN)技术于 20 世纪 90 年代逐步成熟并投入商用,既可以作传统有线网络的延伸,在某些环境也可以替代传统的有线网络。无线局域网具有以下显著特点:>简易性:WLAN 网桥传输系统的安装快速简单,可极大的减少敷设管道及布线等繁琐工作;>灵活性:无线技术使得 WLAN 设备可以灵活的进行安装并调整位置,使无线网络达到有线网络不易覆盖的区域;>综合成本较低:一方面 WLAN 网络减少了布线的费用,另一方面在需要频繁移动和变化的动态环境中,无线局域网技术可以更好地保护已有投资。同时,由于WLAN 技术本身就是面向数据通信领域的 IP 传输技术,因此可直接通过百兆自适应网口和企业、内部 Intranet 相连,从体系结构上节省了协议转换器等相关设备;>扩展能力强:WLAN 网桥系统支持多种拓扑结构及平滑扩容,可以十分容易地从小容量传输系统平滑扩展为中等容量传输系统;2.1 网络设计原则此次无线局域网建设有以下需求:1. 利用无线网技术实现无线覆盖,使员工能够随时随地、方便高效地访问Internet。2. 实现无线上网用户的认证,销户,监控等功能。3. 对于无线 AP 设备实施统一管理和监控。4. 无线网络的部署需要考虑简单方便,天线需要采取比较友好的设计,不能让用户感受到压力。5. 关注安全性,无线用户之间彼此隔离,防止 ARP 攻击,并限制上网流量。6. 无线 AP 全部采用 POE 交换机供电。2.2 无线信号质量分析下图为 WLAN 信道分配情况,在 2.4GHz-2.4835GHz 范围内共 13 个相邻子信道,一般不相干扰的复用信道组合为(1,6,11)或(1,7,13)2.4122.4222.4322.4422.4522.4622.4722.484下表中体现的是三种频率间隔情况下,随着两 AP 间距的变化,终端连接信号质量及吞吐量的变化。颜色代表适配卡配置软件中,检视连接信号质量窗口显示的颜色。表格中数值表示吞吐量,单...
