UT探伤工艺

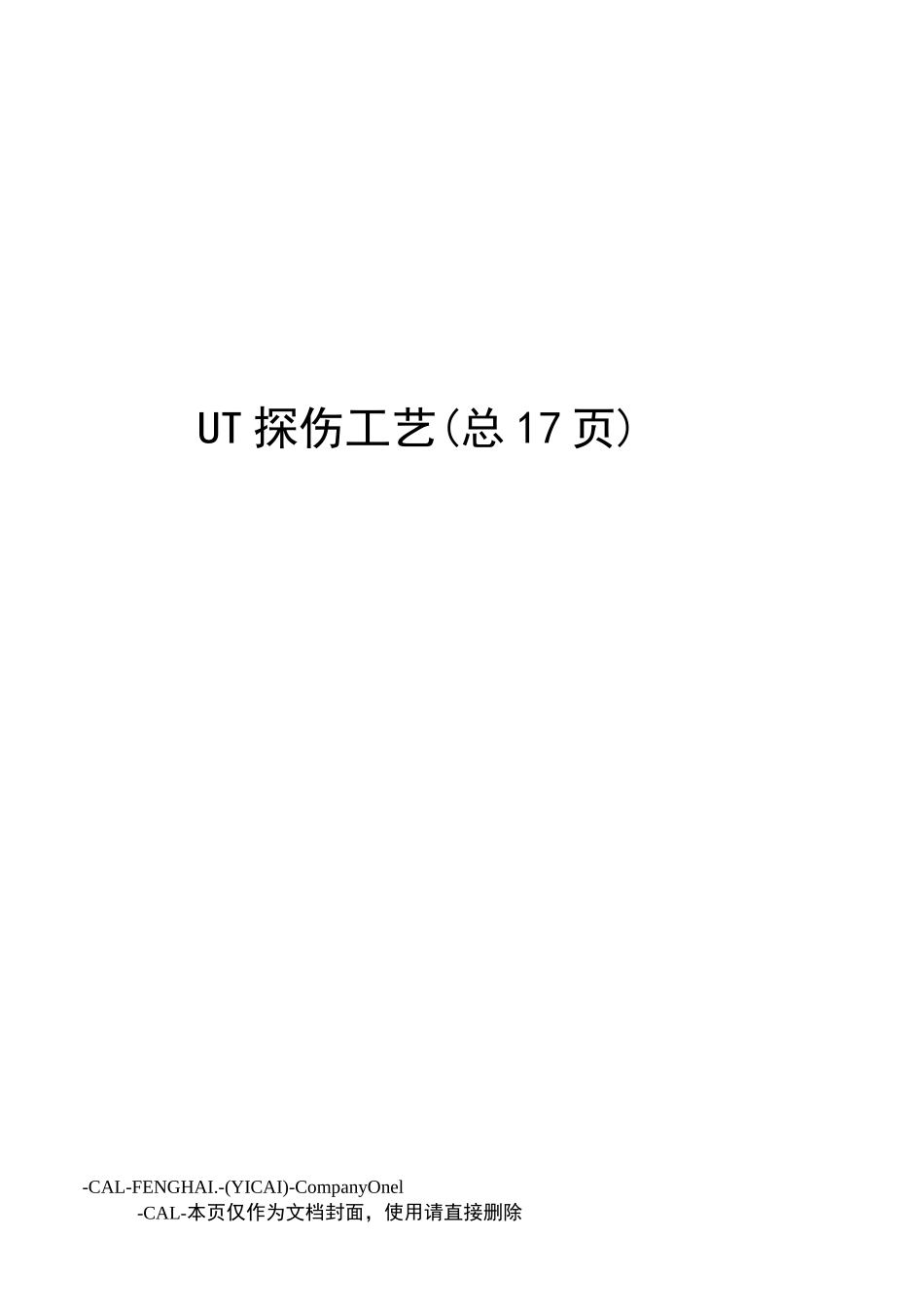

UT探伤工艺_第1页
1/21

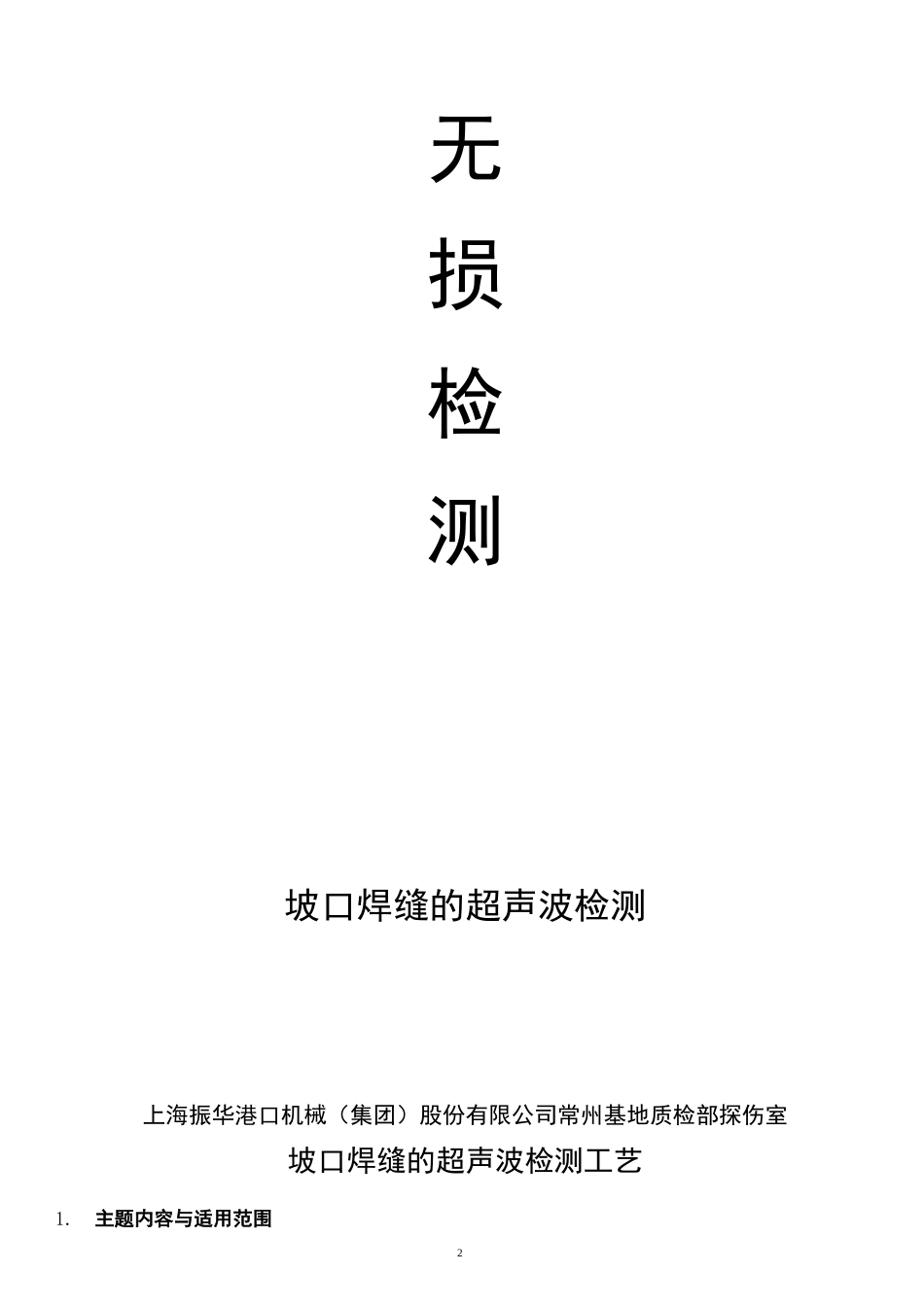

UT探伤工艺_第2页
2/21

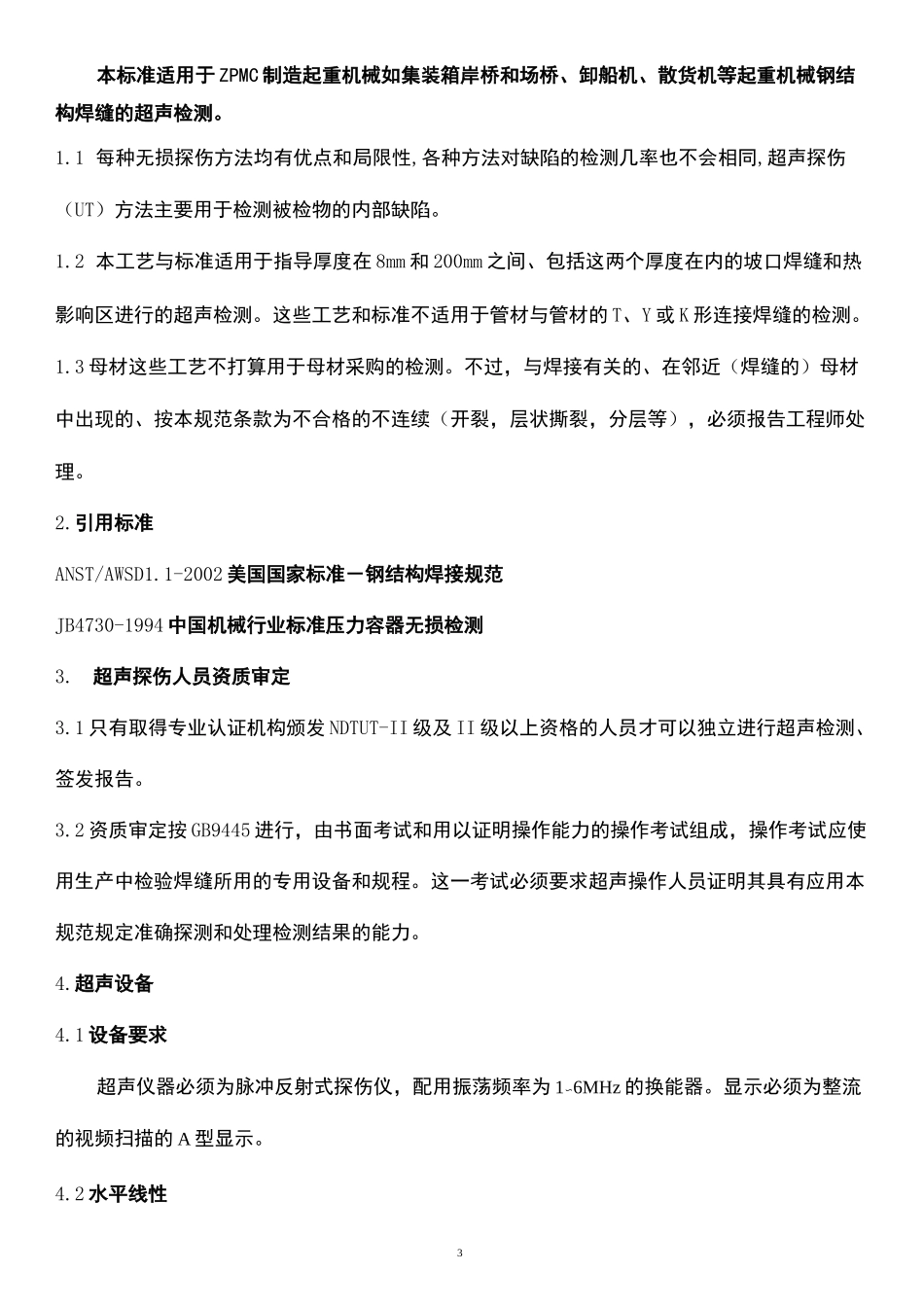

UT探伤工艺_第3页
3/21
UT 探伤工艺(总 17 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面,使用请直接删除2无损检测坡口焊缝的超声波检测上海振华港口机械(集团)股份有限公司常州基地质检部探伤室坡口焊缝的超声波检测工艺1.主题内容与适用范围3本标准适用于 ZPMC 制造起重机械如集装箱岸桥和场桥、卸船机、散货机等起重机械钢结构焊缝的超声检测。1.1 每种无损探伤方法均有优点和局限性,各种方法对缺陷的检测几率也不会相同,超声探伤(UT)方法主要用于检测被检物的内部缺陷。1.2 本工艺与标准适用于指导厚度在 8mm 和 200mm 之间、包括这两个厚度在内的坡口焊缝和热影响区进行的超声检测。这些工艺和标准不适用于管材与管材的 T、Y 或 K 形连接焊缝的检测。1.3 母材这些工艺不打算用于母材采购的检测。不过,与焊接有关的、在邻近(焊缝的)母材中出现的、按本规范条款为不合格的不连续(开裂,层状撕裂,分层等),必须报告工程师处理。2.引用标准ANST/AWSD1.1-2002 美国国家标准-钢结构焊接规范JB4730-1994 中国机械行业标准压力容器无损检测3.超声探伤人员资质审定3.1 只有取得专业认证机构颁发 NDTUT-II 级及 II 级以上资格的人员才可以独立进行超声检测、签发报告。3.2 资质审定按 GB9445 进行,由书面考试和用以证明操作能力的操作考试组成,操作考试应使用生产中检验焊缝所用的专用设备和规程。这一考试必须要求超声操作人员证明其具有应用本规范规定准确探测和处理检测结果的能力。4.超声设备4.1 设备要求超声仪器必须为脉冲反射式探伤仪,配用振荡频率为 1〜6MHz 的换能器。显示必须为整流的视频扫描的 A 型显示。4.2 水平线性4检测仪器的水平必须按“AWSDl.l:2002 版钢结构焊接规范”6.30.1 在检测所用的全声程距离内进行鉴定。4.3 检测仪器要求检测仪器必须带有内部稳压装置,使得温升后当额定供电电压变化 15%、或在使用电池情况下整个充电使用寿命时间内,响应变化不大于±1dB。必须装一警报器或仪表,以便在电池耗尽而仪器切断之前,发出电池电压下降信号。4.4 检测仪器的校准检测仪器必须有校准用增益(衰减)控制器,它应至少在 60dB 的整个范围内每档 ldB 或2dB 间断可调。衰减装置必须具有±1dB 以内的精度。鉴定程序必须按 6.2 和“AWSD1.1:2002版钢结构焊接规范”6.30.2 所述。4.5 显示范围仪器显示的动态范围必须做到 1dB 幅度的变化容易察觉并显示。4.6 直射波束(纵波)...
