单孔钢筋混凝土圆管涵(最新)

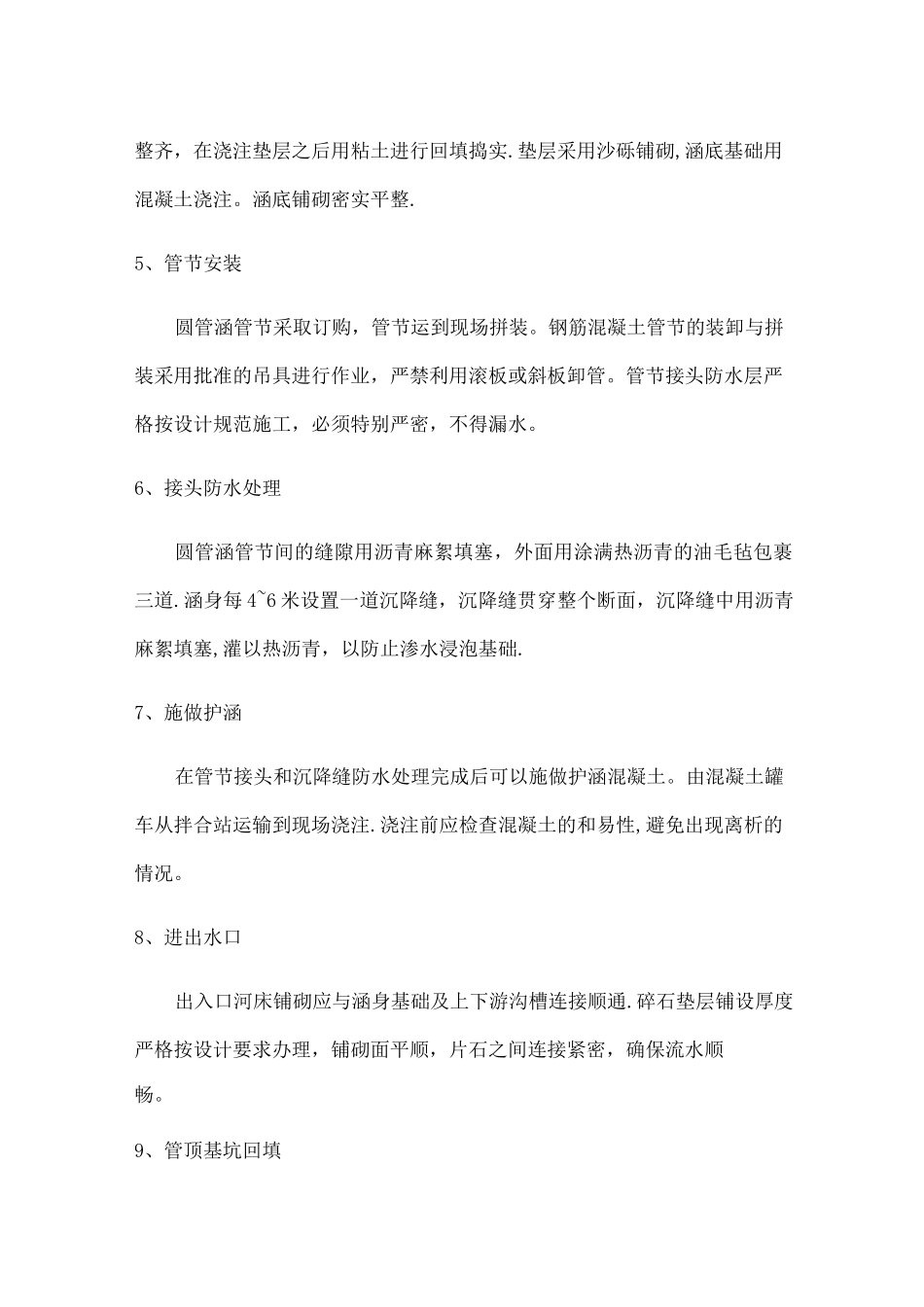

单孔钢筋混凝土圆管涵圆管涵按以下几个施工顺序进行施工：测量放线 f 基坑开挖 f 基底验收 f 垫层与基础施工 f 施做护涵 f 进出水口施工 f 基坑回填.1、测量放线在基坑开挖前应先对涵洞的轴线位置进行测量放样，测量原地面标高，确定基坑开挖的深度.2、基坑开挖基坑开挖采用挖掘机作业，当挖至高于设计标高 0。3~0.4m 时，用人工配合继续开挖修整成型.对硬土和软岩石基础采用风动凿岩机钻孔小炮松动开挖。有水基坑采取集中排水或挖井降水施工。当在原有灌溉水流的沟渠修筑时，应开挖临时通道保护好灌溉水流.3、基底验收当基坑开挖到设计标高成行后，应再次测量其基底高程，基坑开挖的深度不得小于设计值。自检合格后通知监理验槽。用动力触探仪检查基地承载力，锤击数根据设计基底承载力确定。如有实际基底承载力与设计不符，或软硬不均以及两类以上土壤交错的情况，请设计人员根据实际情况确定采取换填等方法处理，直至达到设计承载力，方可进行基础沙砾垫层的施工。4、垫层和基础垫层与基础应符合图纸有关规定,基础应按要求设置沉降缝沉降缝垂直、整齐，在浇注垫层之后用粘土进行回填捣实.垫层采用沙砾铺砌,涵底基础用混凝土浇注。涵底铺砌密实平整.5、管节安装圆管涵管节采取订购，管节运到现场拼装。钢筋混凝土管节的装卸与拼装采用批准的吊具进行作业，严禁利用滚板或斜板卸管。管节接头防水层严格按设计规范施工，必须特别严密，不得漏水。6、接头防水处理圆管涵管节间的缝隙用沥青麻絮填塞，外面用涂满热沥青的油毛毡包裹三道.涵身每 4~6 米设置一道沉降缝，沉降缝贯穿整个断面，沉降缝中用沥青麻絮填塞,灌以热沥青，以防止渗水浸泡基础.7、施做护涵在管节接头和沉降缝防水处理完成后可以施做护涵混凝土。由混凝土罐车从拌合站运输到现场浇注.浇注前应检查混凝土的和易性,避免出现离析的情况。8、进出水口出入口河床铺砌应与涵身基础及上下游沟槽连接顺通.碎石垫层铺设厚度严格按设计要求办理，铺砌面平顺，片石之间连接紧密，确保流水顺畅。9、管顶基坑回填涵洞两侧过渡段的填筑：必须在护涵混凝土强度达到设计强度的 100％以后，方可进行填土,填土应在涵洞两侧同时对称填筑，并按桥涵施工中有关部门规定进行回填。第一层的最小摊铺厚度不得大于 300mm,并防止剧裂冲击，可辅以小型打夯机夯实。钢筋混凝土盖板涵1、施工工艺流程：施工准备一测量放线一人工、机械开挖基坑一验槽一放线一基础、涵身砌筑一台帽钢筋制作及安...
