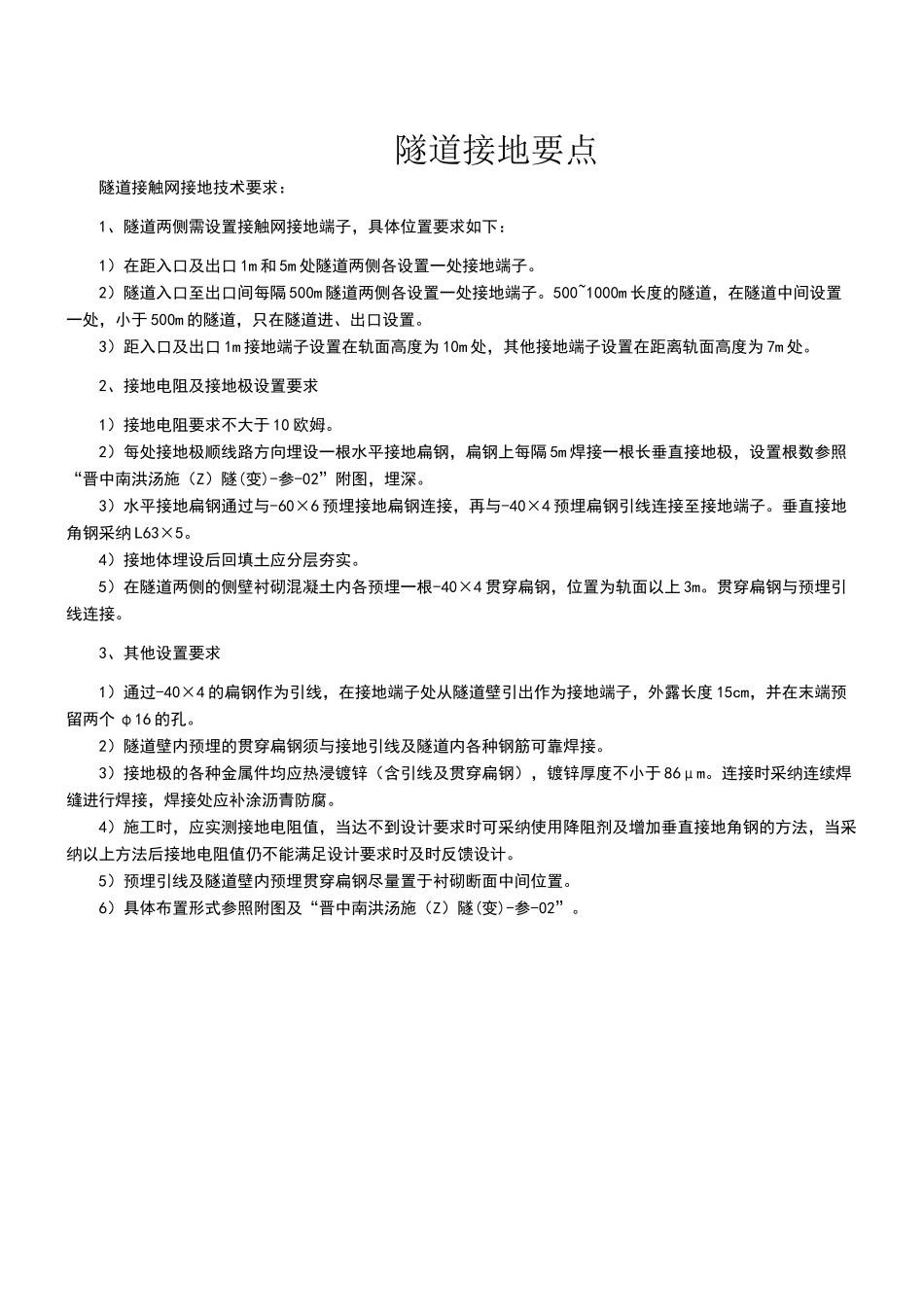

隧道接地要点隧道接触网接地技术要求：1、隧道两侧需设置接触网接地端子，具体位置要求如下：1）在距入口及出口 1m 和 5m 处隧道两侧各设置一处接地端子。2）隧道入口至出口间每隔 500m 隧道两侧各设置一处接地端子。500~1000m 长度的隧道，在隧道中间设置一处，小于 500m 的隧道，只在隧道进、出口设置。3）距入口及出口 1m 接地端子设置在轨面高度为 10m 处，其他接地端子设置在距离轨面高度为 7m 处。2、接地电阻及接地极设置要求1）接地电阻要求不大于 10 欧姆。2）每处接地极顺线路方向埋设一根水平接地扁钢，扁钢上每隔 5m 焊接一根长垂直接地极，设置根数参照“晋中南洪汤施（Z）隧(变)-参-02”附图，埋深。3）水平接地扁钢通过与-60×6 预埋接地扁钢连接，再与-40×4 预埋扁钢引线连接至接地端子。垂直接地角钢采纳 L63×5。4）接地体埋设后回填土应分层夯实。5）在隧道两侧的侧壁衬砌混凝土内各预埋一根-40×4 贯穿扁钢，位置为轨面以上 3m。贯穿扁钢与预埋引线连接。3、其他设置要求1）通过-40×4 的扁钢作为引线，在接地端子处从隧道壁引出作为接地端子，外露长度 15cm，并在末端预留两个 φ16 的孔。2）隧道壁内预埋的贯穿扁钢须与接地引线及隧道内各种钢筋可靠焊接。3）接地极的各种金属件均应热浸镀锌（含引线及贯穿扁钢），镀锌厚度不小于 86μm。连接时采纳连续焊缝进行焊接，焊接处应补涂沥青防腐。4）施工时，应实测接地电阻值，当达不到设计要求时可采纳使用降阻剂及增加垂直接地角钢的方法，当采纳以上方法后接地电阻值仍不能满足设计要求时及时反馈设计。5）预埋引线及隧道壁内预埋贯穿扁钢尽量置于衬砌断面中间位置。6）具体布置形式参照附图及“晋中南洪汤施（Z）隧(变)-参-02”。4.信号接地端子设置（1）隧道内接地装置均采纳桥隧型接地端子，具体参照下图：（2）从隧道进口 2m 处开始，在线路右侧的通信信号电缆槽底部，每间隔 100m 设置一个接地端子，接地端子供隧道接地装置与贯穿地线的连接。（3）从隧道进口 27m 处开始，在线路左侧的电力信号电缆槽底部，每间隔 100m 设置一个接地端子，接地端子供隧道接地装置与贯穿地线的连接。（4）从隧道进口 27m 处开始，在线路左侧的电力信号电缆槽靠线路侧壁上，每间隔 50m 设置一个接地端子，接地端子供轨旁设备、设施接地。
