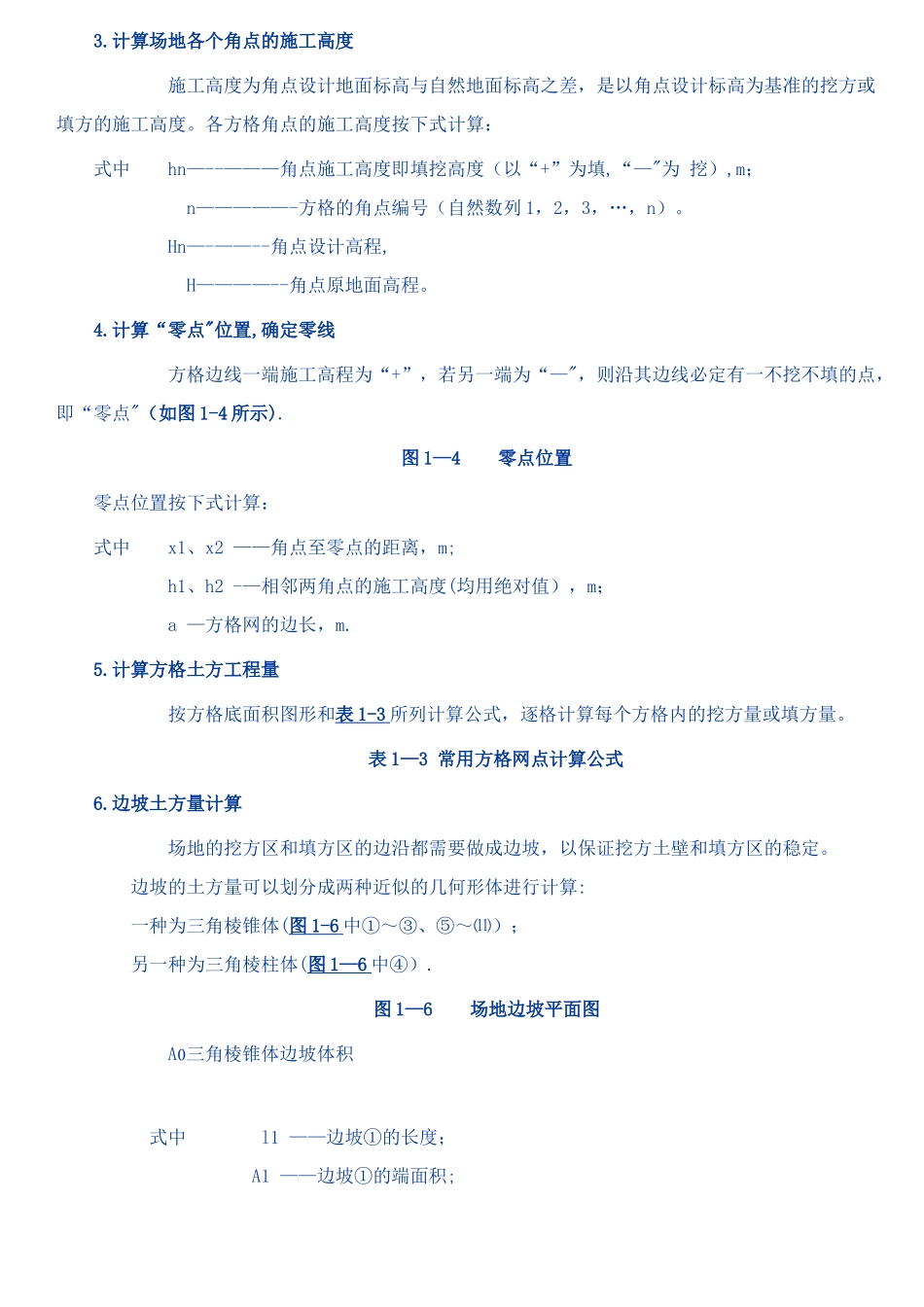

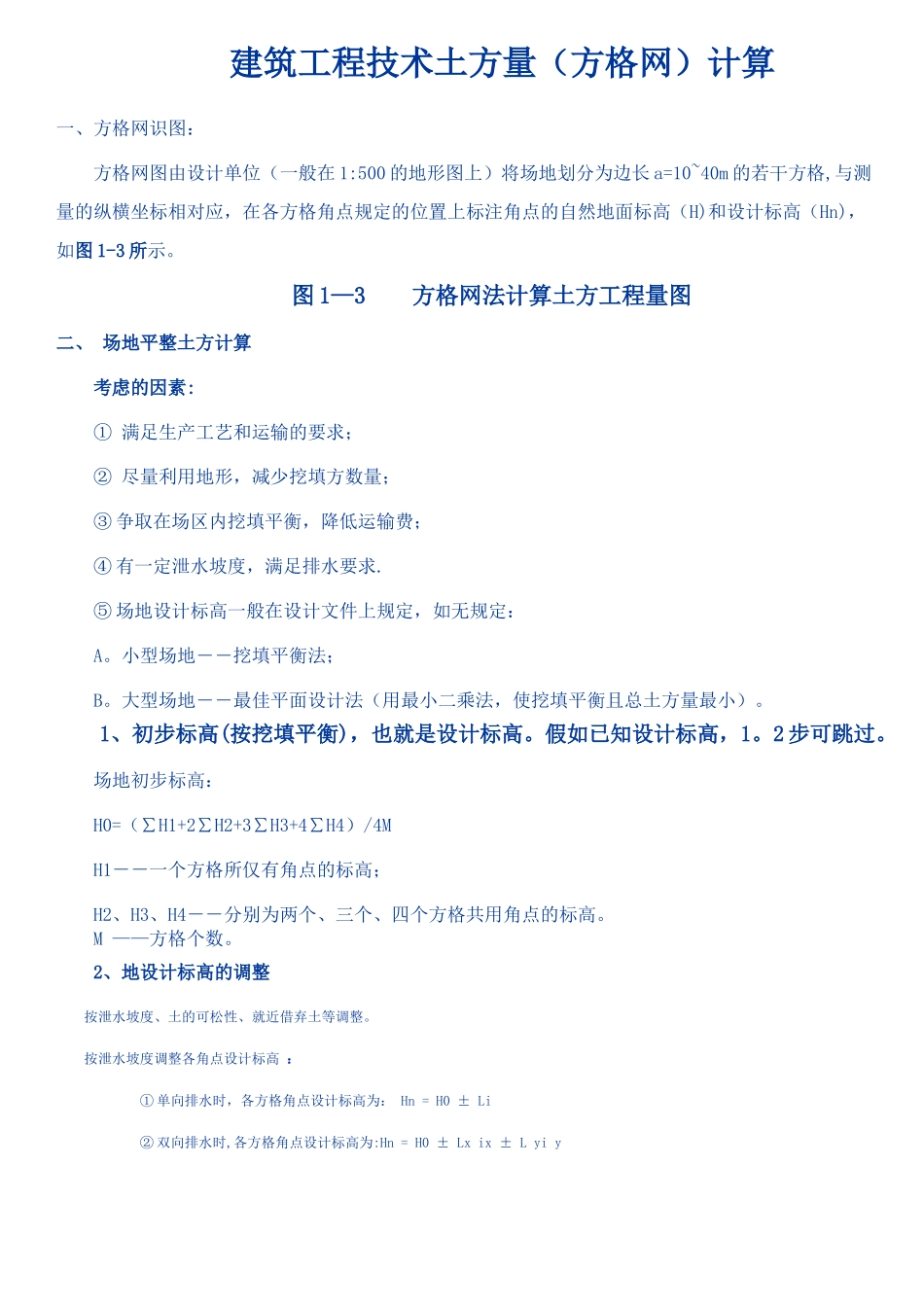

建筑工程技术土方量（方格网）计算一、方格网识图：方格网图由设计单位（一般在 1:500 的地形图上）将场地划分为边长 a=10~40m 的若干方格,与测量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高（H)和设计标高（Hn)，如图 1-3 所示。图 1—3 方格网法计算土方工程量图二、 场地平整土方计算 考虑的因素:① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③ 争取在场区内挖填平衡，降低运输费；④ 有一定泄水坡度，满足排水要求.⑤ 场地设计标高一般在设计文件上规定，如无规定：A。小型场地――挖填平衡法；B。大型场地――最佳平面设计法（用最小二乘法，使挖填平衡且总土方量最小）。1、初步标高(按挖填平衡)，也就是设计标高。假如已知设计标高，1。2 步可跳过。场地初步标高：H0=（∑H1+2∑H2+3∑H3+4∑H4）/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高。M ——方格个数。2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整。按泄水坡度调整各角点设计标高 ： ① 单向排水时，各方格角点设计标高为： Hn = H0 ± Li ② 双向排水时,各方格角点设计标高为:Hn = H0 ± Lx ix ± L yi y3.计算场地各个角点的施工高度 施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。各方格角点的施工高度按下式计算：式中 hn—--———角点施工高度即填挖高度（以“+”为填,“—"为 挖）,m； n—————-方格的角点编号（自然数列 1，2，3，…，n）。 Hn—-——--角点设计高程, H————--角点原地面高程。 4.计算“零点"位置,确定零线 方格边线一端施工高程为“+”，若另一端为“—"，则沿其边线必定有一不挖不填的点，即“零点"（如图 1-4 所示).图 1—4 零点位置 零点位置按下式计算：式中 x1、x2 ——角点至零点的距离，m; h1、h2 -—相邻两角点的施工高度(均用绝对值），m； a —方格网的边长，m. 5.计算方格土方工程量 按方格底面积图形和表 1-3 所列计算公式，逐格计算每个方格内的挖方量或填方量。 表 1—3 常用方格网点计算公式6.边坡土方量计算 场地的挖方区和填方区的边沿都需要做成边坡，以保证挖方土壁和填方区的稳定。 边坡的土方量可以划分成两种近似的几何形体进行计算: 一种为三角棱锥体(图 1-6 中①～③、⑤～⑾）； 另...
