万科防止图纸错、漏、碰、缺的施工图成果标准解析

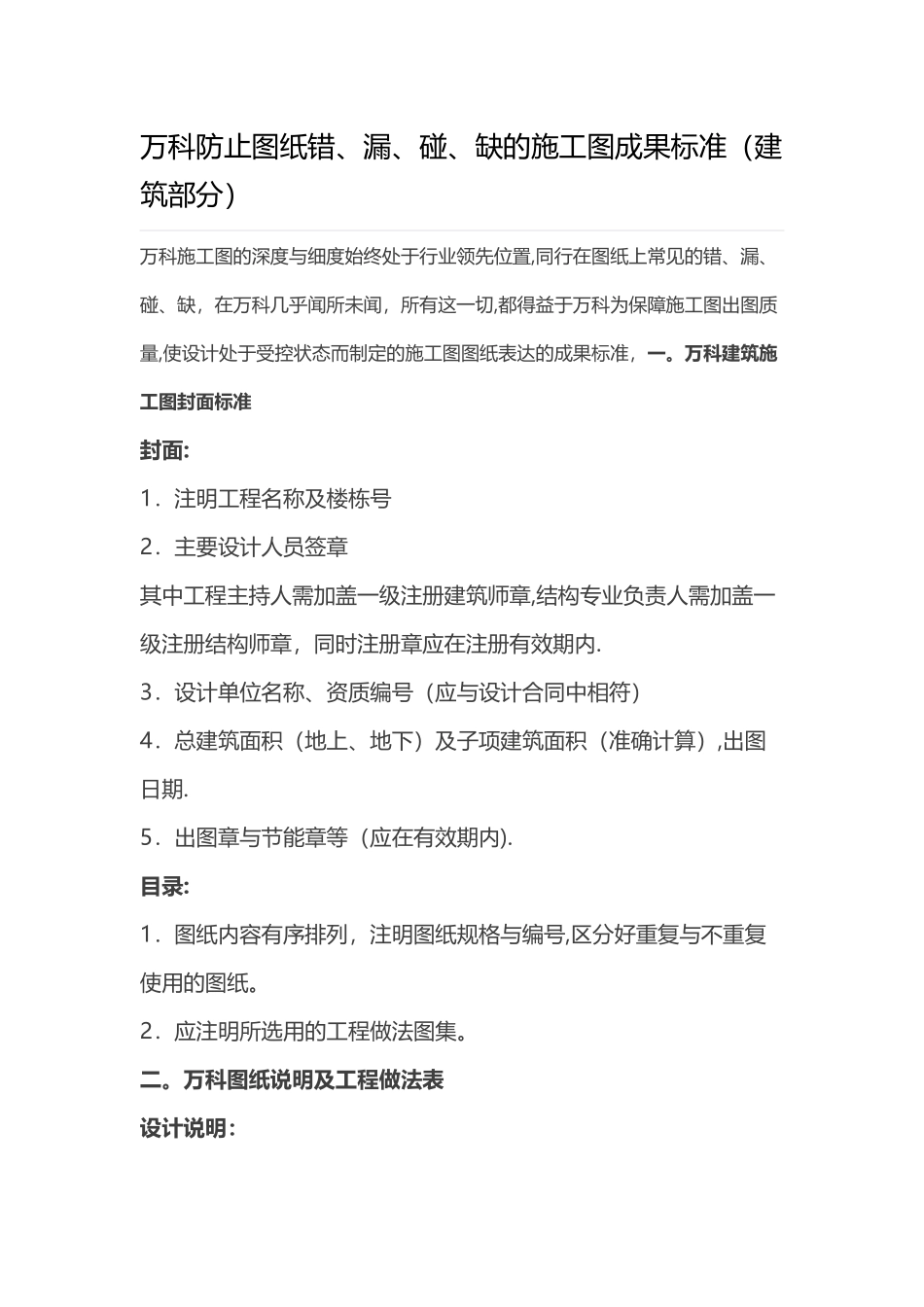

万科防止图纸错、漏、碰、缺的施工图成果标准解析_第1页
1/18
万科防止图纸错、漏、碰、缺的施工图成果标准解析_第2页
2/18
万科防止图纸错、漏、碰、缺的施工图成果标准解析_第3页
3/18
万科防止图纸错、漏、碰、缺的施工图成果标准(建筑部分) 万科施工图的深度与细度始终处于行业领先位置,同行在图纸上常见的错、漏、碰、缺,在万科几乎闻所未闻,所有这一切,都得益于万科为保障施工图出图质量,使设计处于受控状态而制定的施工图图纸表达的成果标准,一。万科建筑施工图封面标准 封面:1.注明工程名称及楼栋号2.主要设计人员签章其中工程主持人需加盖一级注册建筑师章,结构专业负责人需加盖一级注册结构师章,同时注册章应在注册有效期内.3.设计单位名称、资质编号(应与设计合同中相符)4.总建筑面积(地上、地下)及子项建筑面积(准确计算),出图日期.5.出图章与节能章等(应在有效期内).目录:1.图纸内容有序排列,注明图纸规格与编号,区分好重复与不重复使用的图纸。2.应注明所选用的工程做法图集。二。万科图纸说明及工程做法表设计说明:1.说明项目组成,设计范围。2.简要的工程概述,包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度(檐口高度)、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。3.应说明工程设计依据。4.主要的技术经济指标:能反映建筑规模的相关指标,如占地面积,使用面积,阳台面积等指标.5.高程系统应说明单体首层室内设计标高相当于大沽标高为多少(相对标高)。6.数据单位说明。7.砌体及钢筋混凝土工程说明:7。1.简要说明砌体性能指标,若外墙采纳外保温,还需具体指出保温材料的名称、导热系数值,并说明施工注意事项。 7。2。说明墙身防潮层做法;首层厨房、卫生间墙体及错层处的防潮做法;勒脚、散水、台阶、坡道等做法应有相关说明。7。3.墙体、钢筋混凝土工程的留孔留洞应注明孔洞尺寸定位以建筑图为准;对封堵方式予以说明,同时注明须做闭水试验。7.4.凡在结构构件中(如梁、板、挑檐等)用于安装建筑配件的预埋件均在结构专业图纸中表示。8.防水工程:8.1。屋面采纳玻纤瓦时,需对屋面防水的防裂措施加以说明。8.2。外墙门窗洞处的防水作法说明.8。3。地下室防水设计说明.8.4。对穿过外墙及屋面的管道及螺栓、建筑构件等与外墙的交接处的防水做法说明.8。5.说明卫生间地面完成面与相邻地面高差,并做闭水试验.8。6.需对防水工程在施工中的注意事项予以详细说明。9.地下工程:9。1。对穿过基础地下墙体的设备管道预留孔洞进行说明.9...
