上海建工集团视觉系统

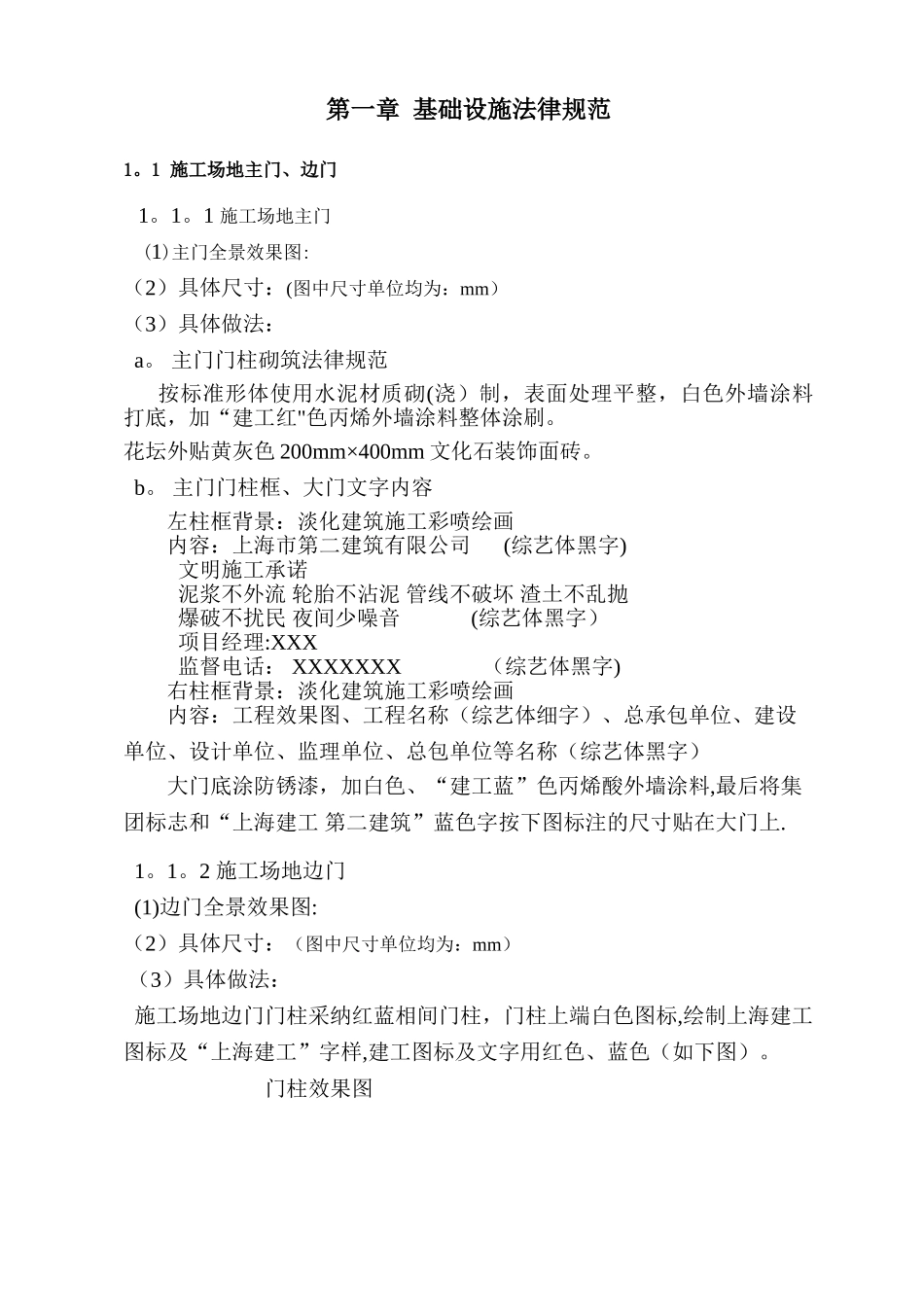

第一章 基础设施法律规范1。1 施工场地主门、边门 1。1。1 施工场地主门 (1)主门全景效果图:（2）具体尺寸：(图中尺寸单位均为：mm）（3）具体做法： a。 主门门柱砌筑法律规范 按标准形体使用水泥材质砌(浇）制，表面处理平整，白色外墙涂料打底，加“建工红"色丙烯外墙涂料整体涂刷。花坛外贴黄灰色 200mm×400mm 文化石装饰面砖。 b。 主门门柱框、大门文字内容左柱框背景：淡化建筑施工彩喷绘画内容：上海市第二建筑有限公司 (综艺体黑字) 文明施工承诺 泥浆不外流 轮胎不沾泥 管线不破坏 渣土不乱抛 爆破不扰民 夜间少噪音 (综艺体黑字） 项目经理:XXX 监督电话： XXXXXXX （综艺体黑字)右柱框背景：淡化建筑施工彩喷绘画内容：工程效果图、工程名称（综艺体细字）、总承包单位、建设单位、设计单位、监理单位、总包单位等名称（综艺体黑字）大门底涂防锈漆，加白色、“建工蓝”色丙烯酸外墙涂料,最后将集团标志和“上海建工 第二建筑”蓝色字按下图标注的尺寸贴在大门上. 1。1。2 施工场地边门 (1)边门全景效果图:（2）具体尺寸：（图中尺寸单位均为：mm） （3）具体做法： 施工场地边门门柱采纳红蓝相间门柱，门柱上端白色图标,绘制上海建工图标及“上海建工”字样,建工图标及文字用红色、蓝色（如下图）。 门柱效果图 门柱具体尺寸（单位：mm）:1。2 施工场地围墙及宣传效果图 1。2。1 围墙全景图 施工场地围墙用标准砌块砌筑，高度不得低于 2.5 米(外环以外的项目不得低于 2 米），围墙表面粉刷抹平，并用白色涂料刷白。 1。2。2 墙柱标牌围墙墙柱标牌按集团统一标准制作喷绘图,直接安装在围墙上，高度统一，墙柱牌一般每隔 8—10 米制作一块。在景观区或标志性工程,可根据实际要求，在施工场地围墙、围栏外布置企业承建的标志性建筑喷绘彩图，美化市容环境,宣传企业形象。具体尺寸如右图（单位:mm):1。3 门卫室门卫室制作采纳灰白色彩钢板,屋顶及屋檐为红色彩钢板，屋顶为单坡斜屋面，坡度视实际情况而定。门卫室内须挂门卫责任制图牌,配备安全帽以备借用，有条件的项目应安装监控设备.门卫室尺寸（单位：mm）：1。4 宣传栏 1。4。1 “四牌一图”制作a.采纳不锈钢支架，图牌可根据现场自由组合b。牌图面格式：1200×800mmc。标牌标题采纳“建工蓝”底色,90mm 高、综艺体白色字，d。正文内容:黑体,“建工蓝”字，字体大小视情况而定。 效果图（单位:mm)： 1。4。2 宣传横幅 a. 宣...
