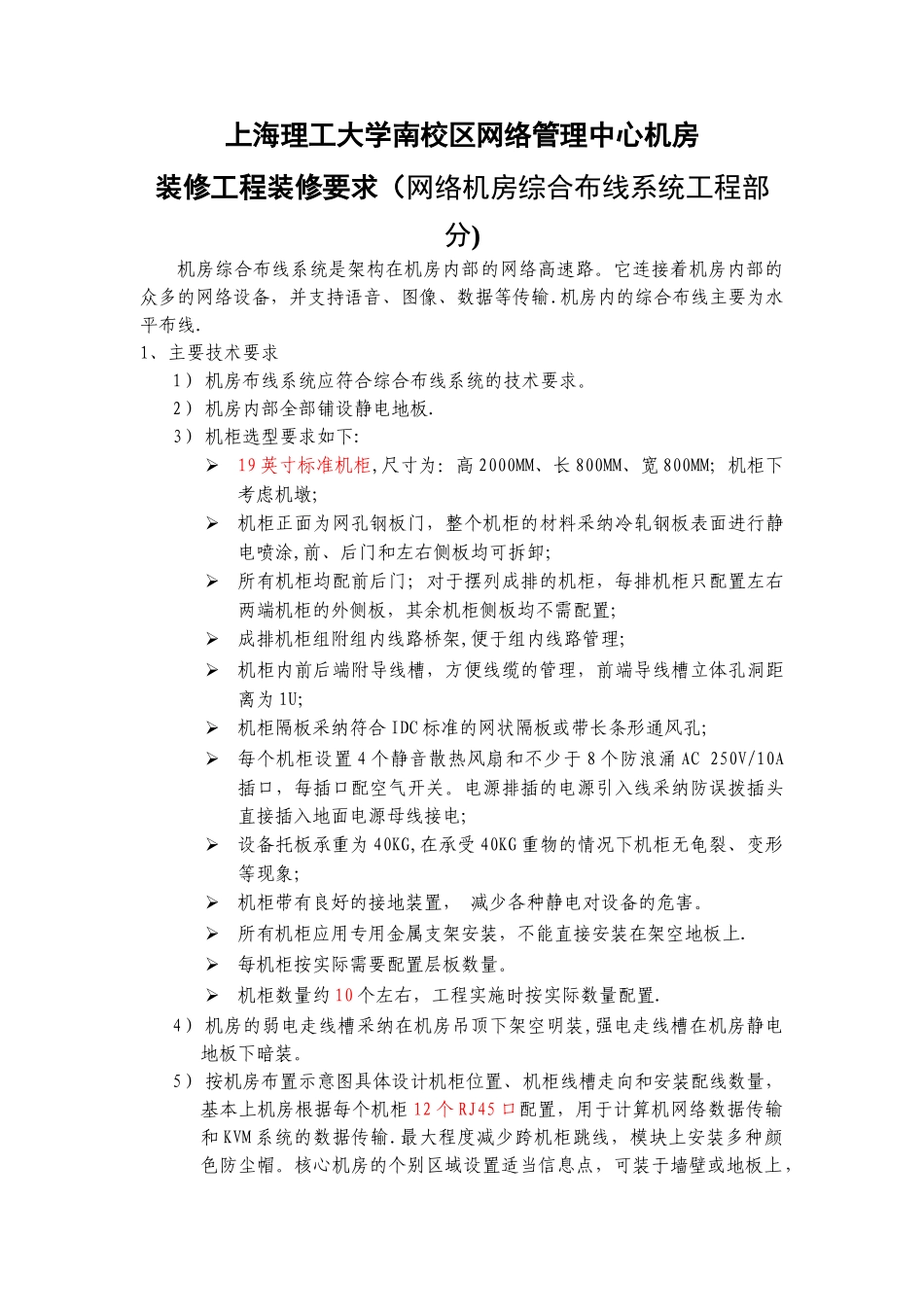

上海理工大学南校区网络管理中心机房装修工程装修要求（网络机房综合布线系统工程部分)机房综合布线系统是架构在机房内部的网络高速路。它连接着机房内部的众多的网络设备，并支持语音、图像、数据等传输.机房内的综合布线主要为水平布线.1、主要技术要求1） 机房布线系统应符合综合布线系统的技术要求。2） 机房内部全部铺设静电地板.3） 机柜选型要求如下:19 英寸标准机柜,尺寸为：高 2000MM、长 800MM、宽 800MM；机柜下考虑机墩;机柜正面为网孔钢板门，整个机柜的材料采纳冷轧钢板表面进行静电喷涂,前、后门和左右侧板均可拆卸；所有机柜均配前后门；对于摆列成排的机柜，每排机柜只配置左右两端机柜的外侧板，其余机柜侧板均不需配置；成排机柜组附组内线路桥架,便于组内线路管理;机柜内前后端附导线槽，方便线缆的管理，前端导线槽立体孔洞距离为 1U；机柜隔板采纳符合 IDC 标准的网状隔板或带长条形通风孔;每个机柜设置 4 个静音散热风扇和不少于 8 个防浪涌 AC 250V/10A插口，每插口配空气开关。电源排插的电源引入线采纳防误拨插头直接插入地面电源母线接电;设备托板承重为 40KG,在承受 40KG 重物的情况下机柜无龟裂、变形等现象；机柜带有良好的接地装置， 减少各种静电对设备的危害。所有机柜应用专用金属支架安装，不能直接安装在架空地板上.每机柜按实际需要配置层板数量。机柜数量约 10 个左右，工程实施时按实际数量配置.4） 机房的弱电走线槽采纳在机房吊顶下架空明装,强电走线槽在机房静电地板下暗装。5） 按机房布置示意图具体设计机柜位置、机柜线槽走向和安装配线数量，基本上机房根据每个机柜 12 个 RJ45 口配置，用于计算机网络数据传输和 KVM 系统的数据传输.最大程度减少跨机柜跳线，模块上安装多种颜色防尘帽。核心机房的个别区域设置适当信息点，可装于墙壁或地板上，用于系统维护。所有信息点要有明显标识。6） 所有线缆、配线架和面板均采纳著名品牌。所有配架、线缆和光缆安装均需符合六类标准及其他相关国际标准，安装完毕后均需进行检测，并提供检测报告。7） 所有线缆和光缆配线架全部在架空地板上，机柜内暗装。8） 弱电走线槽要采纳著名品牌,易于安装和维护、质量优良的屏蔽走线槽，走线槽要能在容纳目前线缆的基础上留有至少 40%的空间,以便在以后需进行设备间网络连接时,可揭开槽盖任意放入网线实现点到点的连接。9） 所有跳线采纳高质量跳线，并...
