上海石油馆建筑景观照明设计研究报告

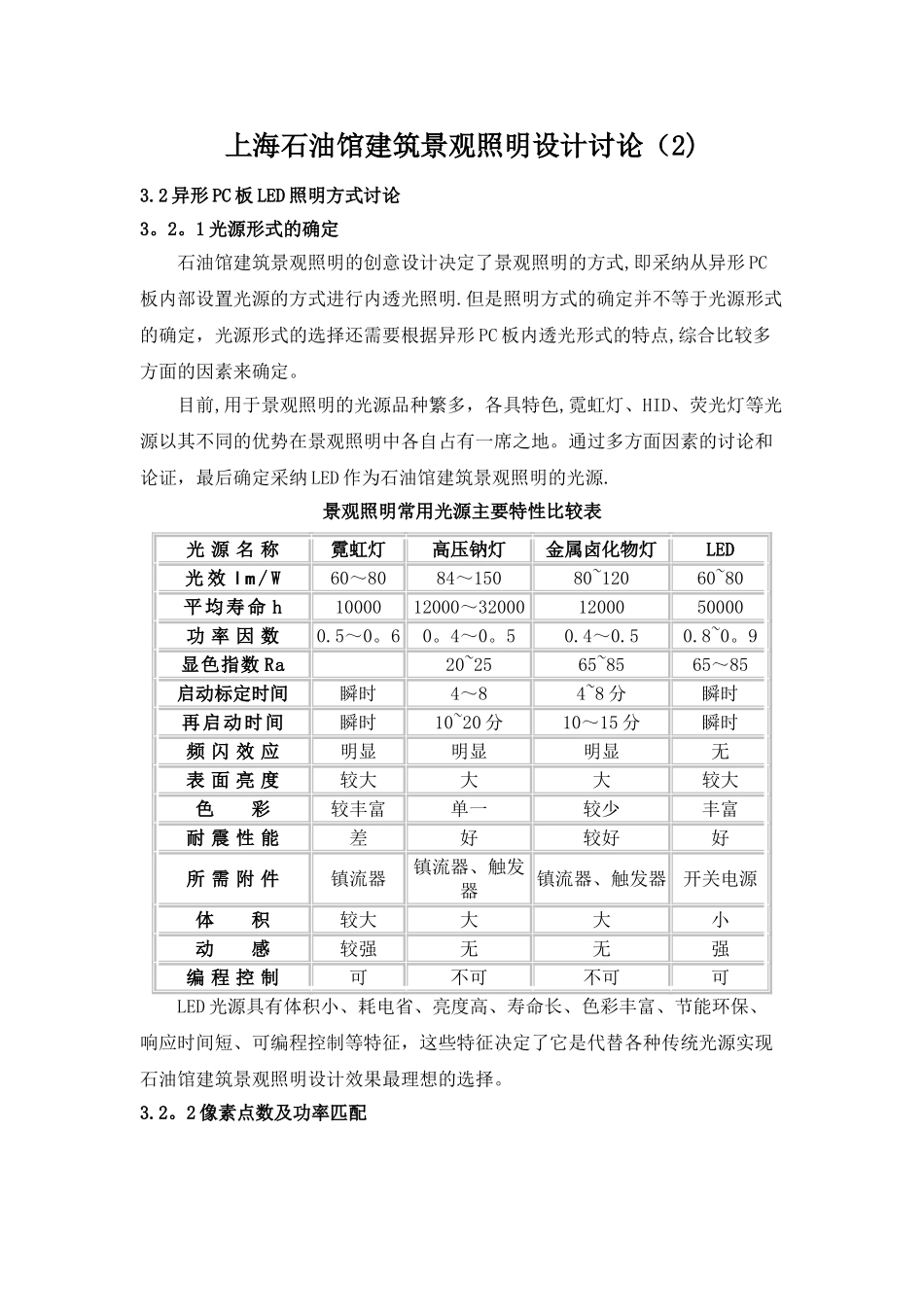

上海石油馆建筑景观照明设计讨论（2)3.2 异形 PC 板 LED 照明方式讨论3。2。1 光源形式的确定石油馆建筑景观照明的创意设计决定了景观照明的方式,即采纳从异形 PC板内部设置光源的方式进行内透光照明.但是照明方式的确定并不等于光源形式的确定，光源形式的选择还需要根据异形 PC 板内透光形式的特点,综合比较多方面的因素来确定。目前,用于景观照明的光源品种繁多，各具特色,霓虹灯、HID、荧光灯等光源以其不同的优势在景观照明中各自占有一席之地。通过多方面因素的讨论和论证，最后确定采纳 LED 作为石油馆建筑景观照明的光源.景观照明常用光源主要特性比较表光 源 名 称霓虹灯高压钠灯金属卤化物灯LED光 效 l m / W60～8084～15080~12060~80平均寿命 h1000012000～320001200050000功 率 因 数0.5～0。60。4～0。50.4～0.50.8~0。9显色指数 Ra20~2565~8565～85启动标定时间瞬时4～84~8 分瞬时再启动时间瞬时10~20 分10～15 分瞬时频 闪 效 应明显明显明显无表 面 亮 度较大大大较大色彩较丰富单一较少丰富耐 震 性 能差好较好好所 需 附 件镇流器镇流器、触发器镇流器、触发器开关电源体积较大大大小动感较强无无强编 程 控 制可不可不可可LED 光源具有体积小、耗电省、亮度高、寿命长、色彩丰富、节能环保、响应时间短、可编程控制等特征，这些特征决定了它是代替各种传统光源实现石油馆建筑景观照明设计效果最理想的选择。3.2。2 像素点数及功率匹配作为显示视频动画的 LED 灯屏，像素点的数量决定了其分辨率.一般的 LED显示屏是在屏幕上满布 LED 像素点光源，光源直接面对观察者的视线，所以具有较高的表面亮度和画面分辨率.石油馆建筑景观照明的 LED 点光源是安装在异形 PC 板的背后，同时由于用电负荷的限制，作为独立像素的 LED 点光源之间需要留有一定的间距.这样，无论是 PC 板的表面亮度还是画面分辨率都将受此影响，与 LED 显示屏的视频效果显然不可相提并论。即使是采纳大功率 LED 光源的水立方建筑景观照明,也只能从一定程度上满足照明色彩、动画等方面的要求，但是构图比较简单,无法形成视频动画。显示小鱼在水立方中嬉戏场景的设计，足足花去了讨论团队整整 6 个月的时间,“我们几乎把能够想到的办法都用过了，始终也无法解决问题”(设计人员如是说),直至确定了在南立面装设 2000㎡的LED 点阵显示屏，才使得这条小鱼能够在水立方这座大型建筑里游弋。而甲方的...
