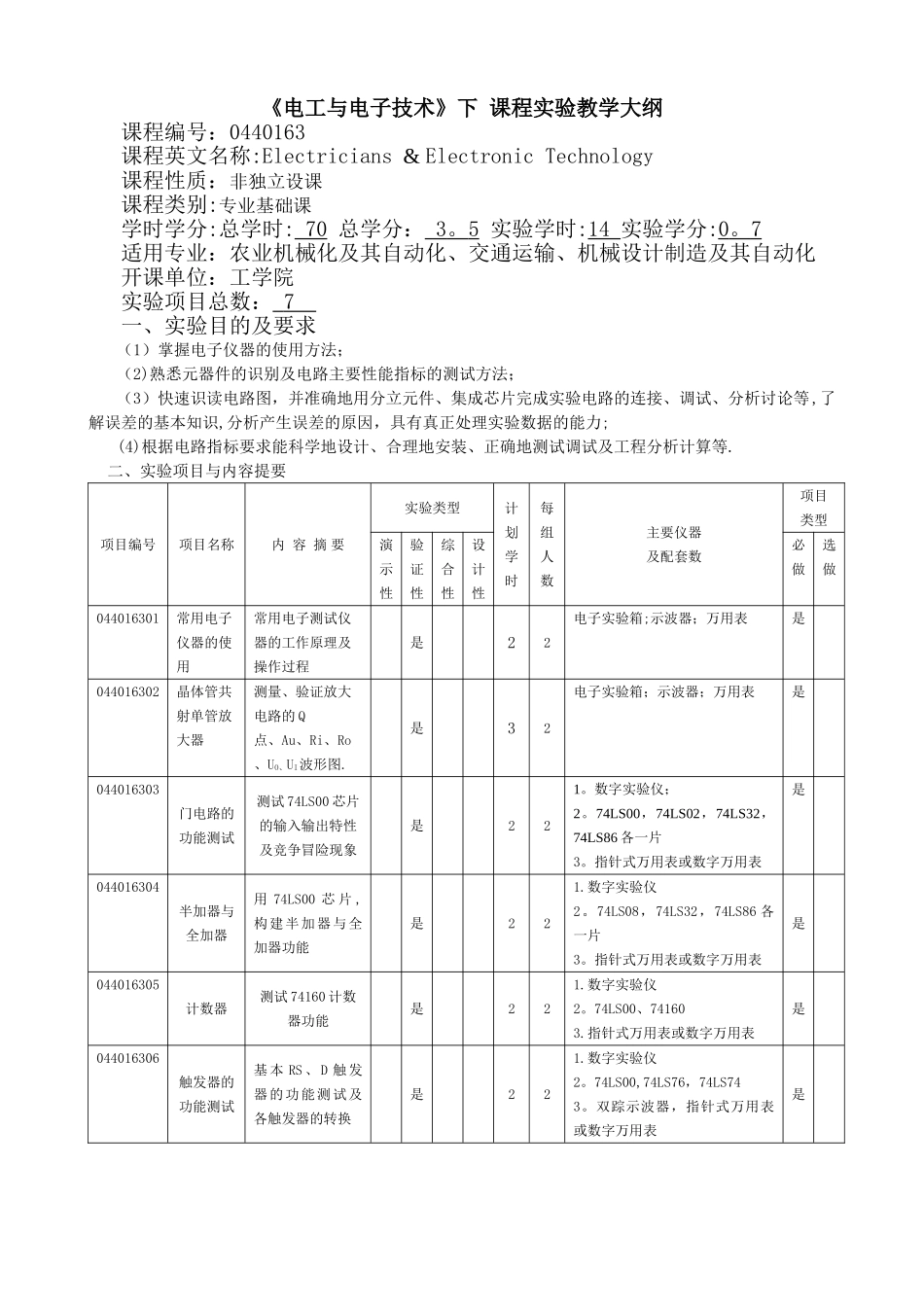

《电工与电子技术》下 课程实验教学大纲 课程编号：0440163 课程英文名称:Electricians & Electronic Technology 课程性质：非独立设课课程类别:专业基础课 学时学分:总学时: 70 总学分： 3 。 5 实验学时:14 实验学分:0 。 7 适用专业：农业机械化及其自动化、交通运输、机械设计制造及其自动化开课单位：工学院实验项目总数： 7 一、实验目的及要求（1）掌握电子仪器的使用方法；（2)熟悉元器件的识别及电路主要性能指标的测试方法；（3）快速识读电路图，并准确地用分立元件、集成芯片完成实验电路的连接、调试、分析讨论等,了解误差的基本知识,分析产生误差的原因，具有真正处理实验数据的能力;(4)根据电路指标要求能科学地设计、合理地安装、正确地测试调试及工程分析计算等. 二、实验项目与内容提要项目编号项目名称内 容 摘 要实验类型计划学时每组人数主要仪器及配套数项目类型演示性验证性综合性设计性必做选做044016301常用电子仪器的使用常用电子测试仪器的工作原理及操作过程是22电子实验箱;示波器；万用表是044016302晶体管共射单管放大器测量、验证放大电路的 Q点、Au、Ri、Ro、UO、UI波形图.是32电子实验箱；示波器；万用表是044016303门电路的功能测试测试 74LS00 芯片的输入输出特性及竞争冒险现象是221。数字实验仪；2。74LS00，74LS02，74LS32，74LS86 各一片3。指针式万用表或数字万用表是044016304半加器与全加器用 74LS00 芯 片 ,构建半加器与全加器功能是221.数字实验仪2。74LS08，74LS32，74LS86 各一片3。指针式万用表或数字万用表是044016305计数器测试 74160 计数器功能是221.数字实验仪2。74LS00、741603.指针式万用表或数字万用表是044016306触发器的功能测试基本 RS 、 D 触发器的功能测试及各触发器的转换是221.数字实验仪2。74LS00,74LS76，74LS743。双踪示波器，指针式万用表或数字万用表是044016307直流稳压电源设计制作根据给出的技术指标,设计、安装、调试直流稳压电源电路.是22电子实验箱；示波器；万用表是三、考核方式及成绩评定标准1．考核方式：⑴ 实验态度:不迟到,不无故缺席； 10％⑵ 预习情况：对原理的预习和理解,实验内容的预先设计等； 10％⑶ 课堂实验:实验能力，主动分析和解决实验过程中所遇到问题的能力及创新能力 20％⑷ 实验报告：实验报告简洁完整，有制造性,书写完整 10％⑸ 考试:按要求书面完成综合性试题两道 50％ 总评按优、良、中...
