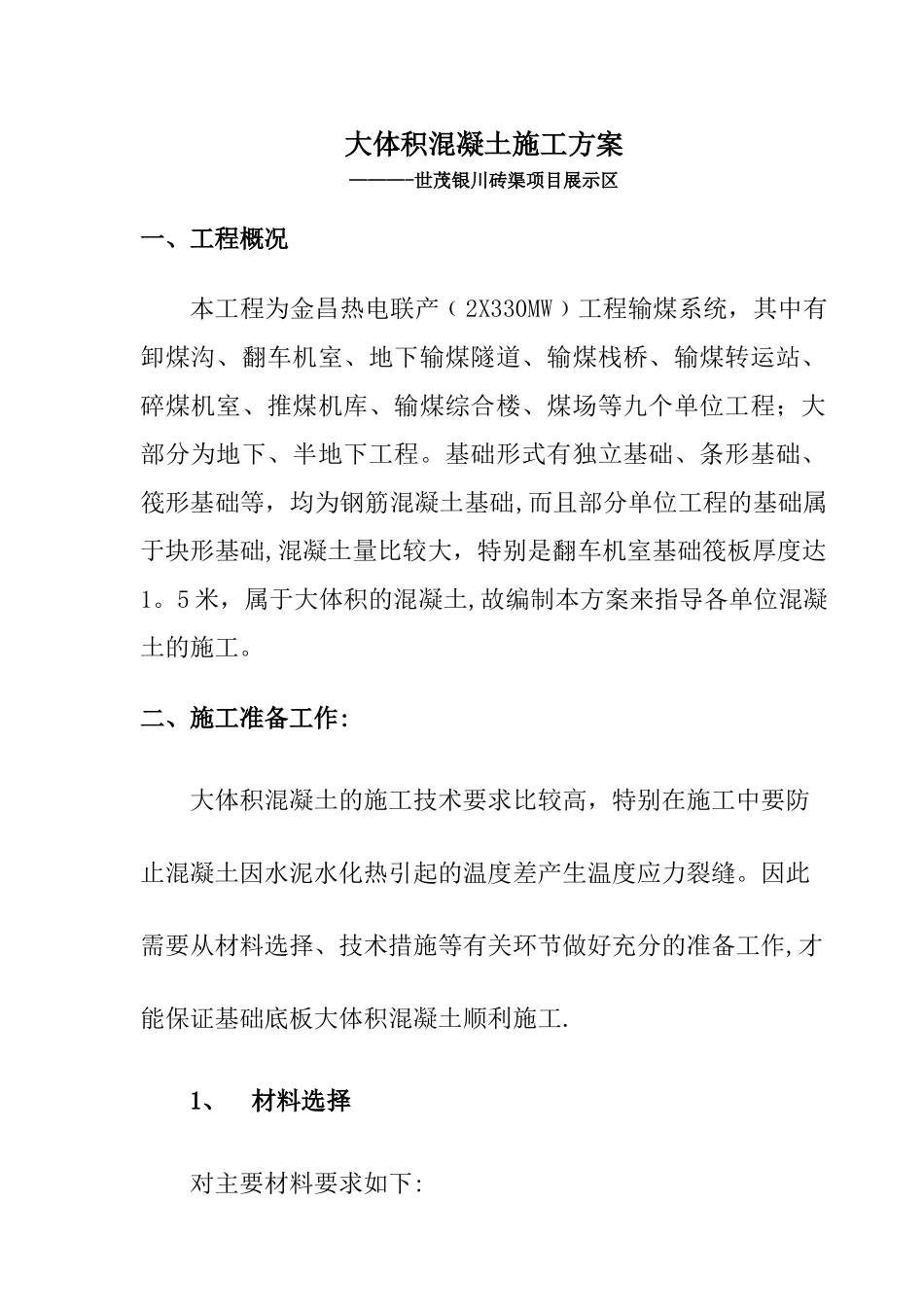

大体积混凝土施工方案———-世茂银川砖渠项目展示区一、工程概况本工程为金昌热电联产﹙2X330MW﹚工程输煤系统，其中有卸煤沟、翻车机室、地下输煤隧道、输煤栈桥、输煤转运站、碎煤机室、推煤机库、输煤综合楼、煤场等九个单位工程；大部分为地下、半地下工程。基础形式有独立基础、条形基础、筏形基础等，均为钢筋混凝土基础,而且部分单位工程的基础属于块形基础,混凝土量比较大，特别是翻车机室基础筏板厚度达1。5 米，属于大体积的混凝土,故编制本方案来指导各单位混凝土的施工。二、施工准备工作:大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择、技术措施等有关环节做好充分的准备工作,才能保证基础底板大体积混凝土顺利施工.1、 材料选择对主要材料要求如下:（1）水泥：普通硅酸盐水泥水化热比较高,特别是在大体积混凝土中大量水化热不易散发,在混凝土内部温度过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力，表面产生拉应力，当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝.原则上首选水化热比较低的矿渣水泥,但考虑现场实际情况，在 2012 年 4 月 16 日召开了建设、监理、设计、施工四方与会的关于《大体积混凝土选用水泥》的专题会，会议决定：“输煤系统 1#转运站”地下部分混凝土采纳普通硅酸盐水泥配制，其他各单位工程均须采纳矿渣水泥配制.（2)粗骨料：采纳卵石,粒径 5—30mm，含泥量不大于 1％。选用粒径较大、级配良好的石子配制的混凝土，和易性较好,抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。(3)细骨料：采纳中砂，平均粒径大于 0。5mm,含泥量不大于3％。选用平均粒径较大的中、粗砂拌制的混凝土比采纳细砂拌制的混凝土可减少用水量 10％左右,同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩。（4）粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送,考虑掺加适量的粉煤灰。粉煤灰对水化热、改善混凝土和易性有利,但掺加粉煤灰的混凝土早期极限抗拉值均有所降低，对混凝土抗渗抗裂不利,因此粉煤灰的掺量通过实验室科学合理设计具体掺量，既保证混凝土强度不受影响，又能改善混凝土的性能，减少水化热。(5）外加剂：本工程采纳的外加剂是 HEA 高效抗裂膨胀防水剂，掺合外加剂可以降低水化热峰值,对混凝土收缩有补...
