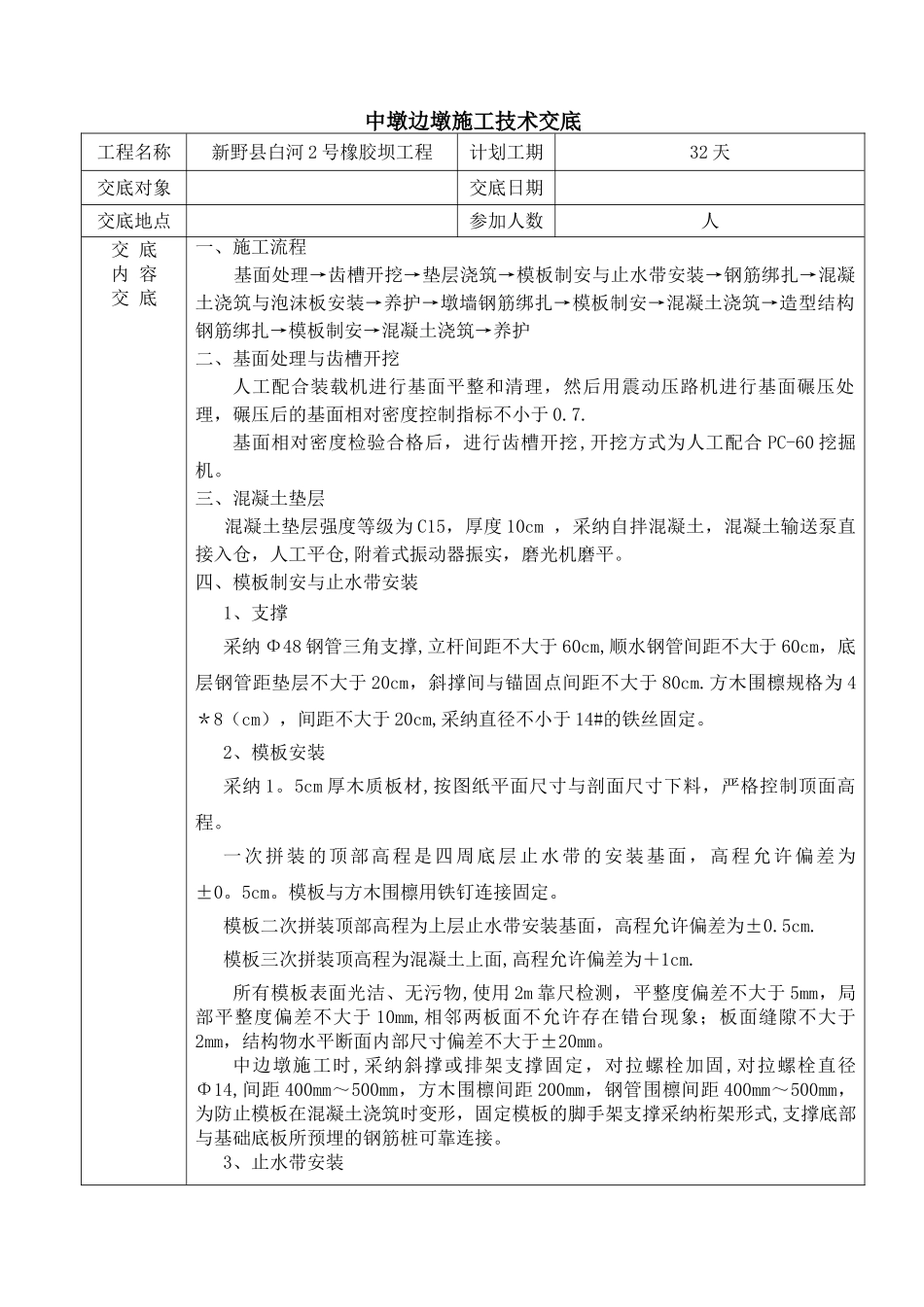

中墩边墩施工技术交底工程名称新野县白河 2 号橡胶坝工程计划工期32 天交底对象交底日期交底地点参加人数人交 底内 容交 底一、施工流程 基面处理→齿槽开挖→垫层浇筑→模板制安与止水带安装→钢筋绑扎→混凝土浇筑与泡沫板安装→养护→墩墙钢筋绑扎→模板制安→混凝土浇筑→造型结构钢筋绑扎→模板制安→混凝土浇筑→养护二、基面处理与齿槽开挖人工配合装载机进行基面平整和清理,然后用震动压路机进行基面碾压处理,碾压后的基面相对密度控制指标不小于 0.7.基面相对密度检验合格后,进行齿槽开挖,开挖方式为人工配合 PC-60 挖掘机。三、混凝土垫层 混凝土垫层强度等级为 C15,厚度 10cm ,采纳自拌混凝土,混凝土输送泵直接入仓,人工平仓,附着式振动器振实,磨光机磨平。四、模板制安与止水带安装 1、支撑采纳 Φ48 钢管三角支撑,立杆间距不大于 60cm,顺水钢管间距不大于 60cm,底层钢管距垫层不大于 20cm,斜撑间与锚固点间距不大于 80cm.方木围檩规格为 4*8(cm),间距不大于 20cm,采纳直径不小于 14#的铁丝固定。 2、模板安装采纳 1。5cm 厚木质板材,按图纸平面尺寸与剖面尺寸下料,严格控制顶面高程。一次拼装的顶部高程是四周底层止水带的安装基面,高程允许偏差为±0。5cm。模板与方木围檩用铁钉连接固定。 模板二次拼装顶部高程为上层止水带安装基面,高程允许偏差为±0.5cm. 模板三次拼装顶高程为混凝土上面,高程允许偏差为+1cm.所有模板表面光洁、无污物,使用 2m 靠尺检测,平整度偏差不大于 5mm,局部平整度偏差不大于 10mm,相邻两板面不允许存在错台现象;板面缝隙不大于2mm,结构物水平断面内部尺寸偏差不大于±20mm。中边墩施工时,采纳斜撑或排架支撑固定,对拉螺栓加固,对拉螺栓直径Φ14,间距 400mm~500mm,方木围檩间距 200mm,钢管围檩间距 400mm~500mm,为防止模板在混凝土浇筑时变形,固定模板的脚手架支撑采纳桁架形式,支撑底部与基础底板所预埋的钢筋桩可靠连接。 3、止水带安装采纳 651 型 300*10 止水带。安装时,用 14#铁丝捆绑固定,间距不大于 1m,严禁在止水带上钻孔固定.采纳冷粘连接,胶结材料为氯丁胶,粘接前,先将止水带粘接面削平、糙化并清理洁净;然后在粘接面均匀涂抹一薄层胶液,待胶液半硬化时,将两粘接面压紧,压紧硬化时间一般在 20~30min。止水带搭接长度不小于10cm。五、钢筋制作与安装在钢筋加工厂集中制作,平板车运输,人工入仓,钢筋接头采纳...
