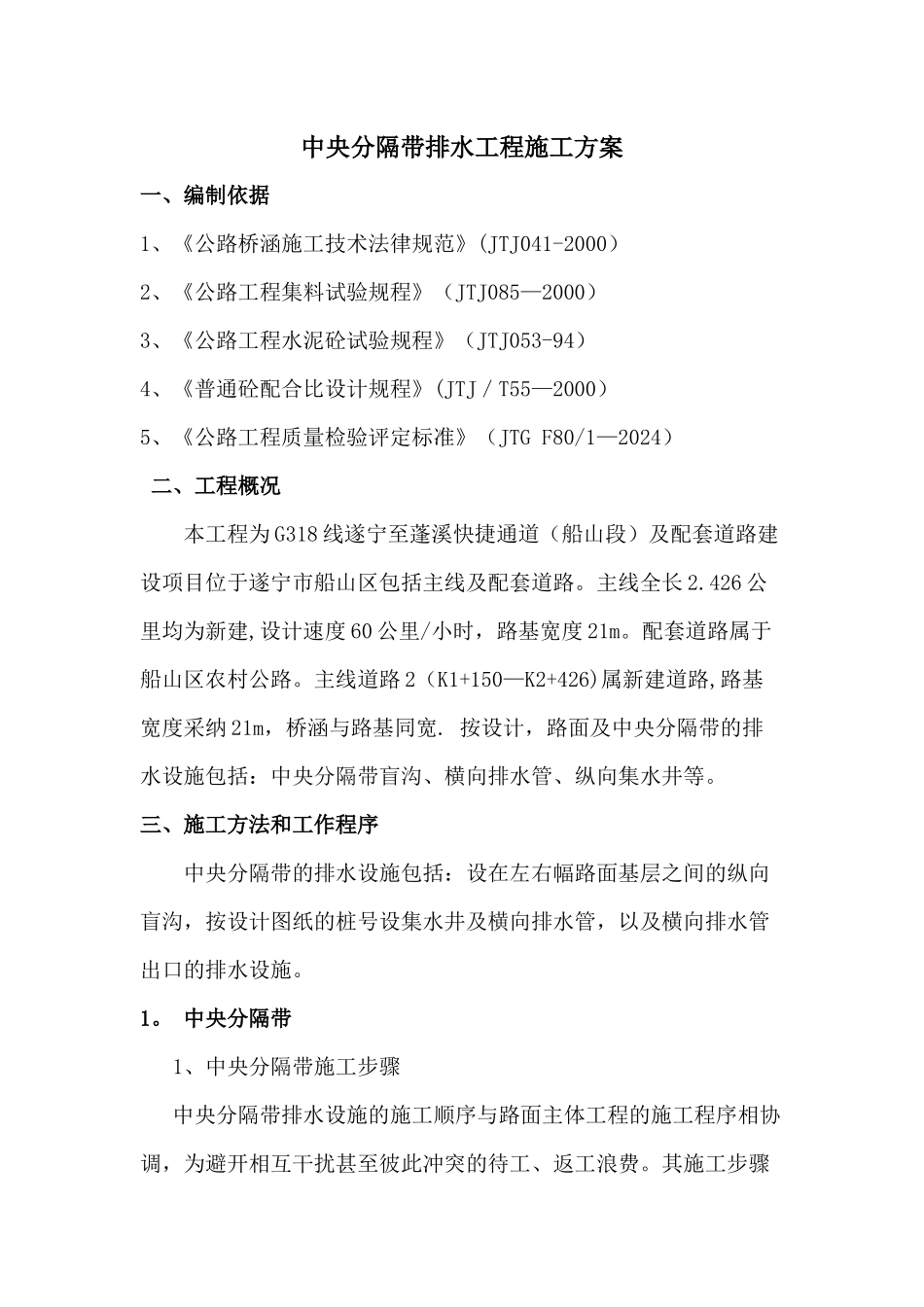

中央分隔带排水施工方案

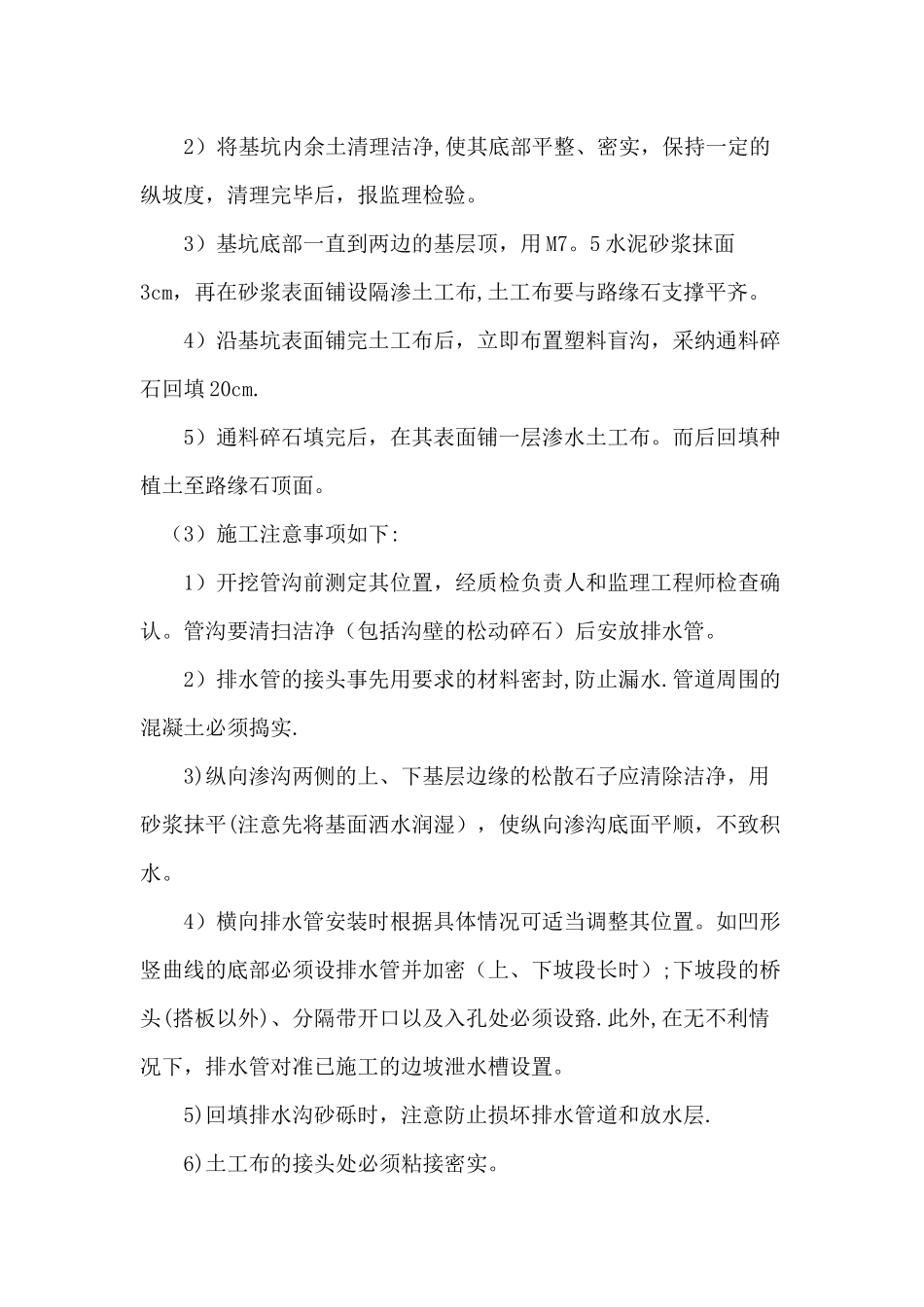

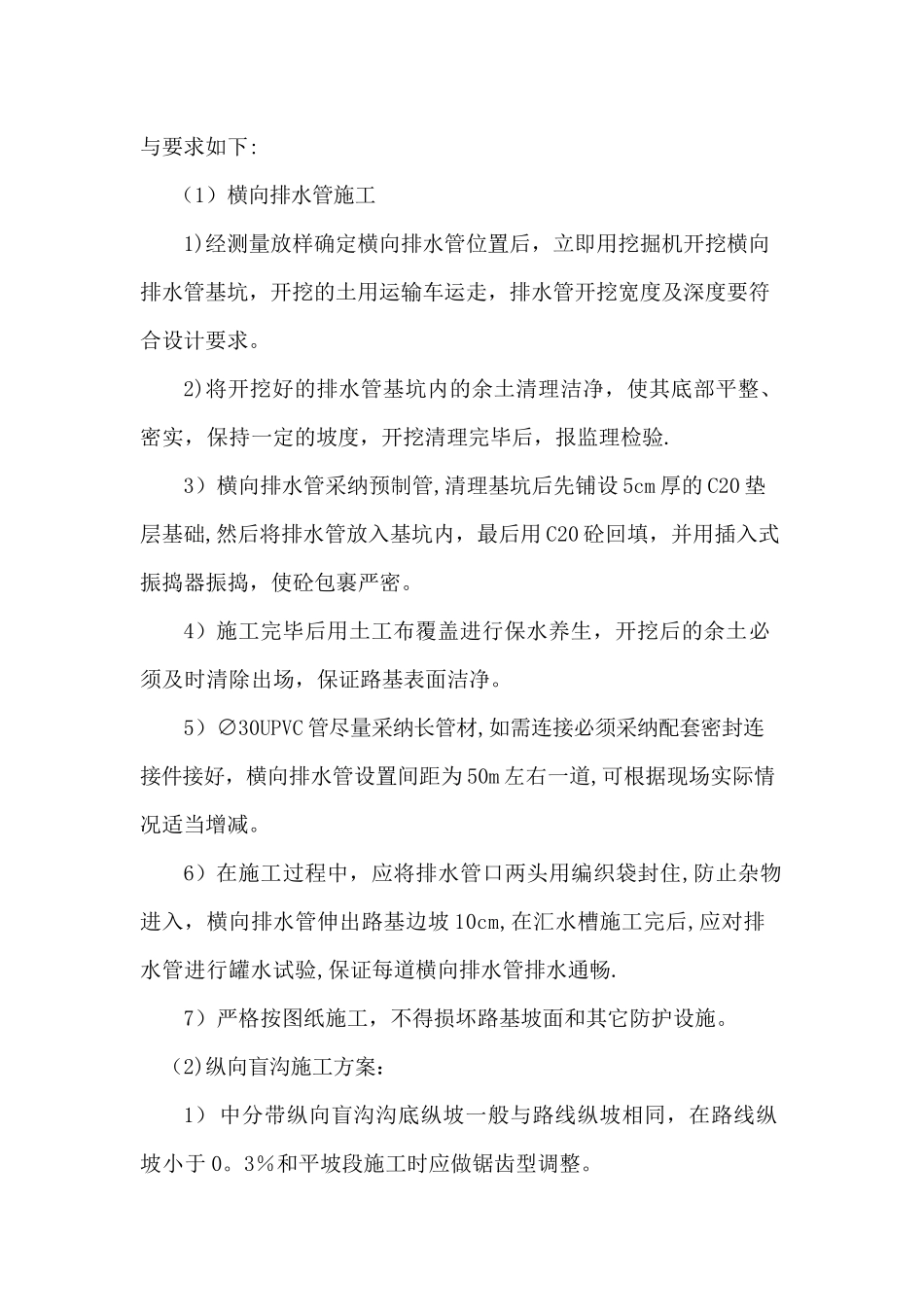

中央分隔带排水工程施工方案一、编制依据 1、《公路桥涵施工技术法律规范》(JTJ041-2000）2、《公路工程集料试验规程》（JTJ085—2000） 3、《公路工程水泥砼试验规程》（JTJ053-94） 4、《普通砼配合比设计规程》(JTJ／T55—2000） 5、《公路工程质量检验评定标准》（JTG F80/1—2024） 二、工程概况 本工程为 G318 线遂宁至蓬溪快捷通道（船山段）及配套道路建设项目位于遂宁市船山区包括主线及配套道路。主线全长 2.426 公里均为新建,设计速度 60 公里/小时，路基宽度 21m。配套道路属于船山区农村公路。主线道路 2（K1+150—K2+426)属新建道路,路基宽度采纳 21m，桥涵与路基同宽. 按设计，路面及中央分隔带的排水设施包括：中央分隔带盲沟、横向排水管、纵向集水井等。 三、施工方法和工作程序 中央分隔带的排水设施包括：设在左右幅路面基层之间的纵向盲沟，按设计图纸的桩号设集水井及横向排水管，以及横向排水管出口的排水设施。1。 中央分隔带 1、中央分隔带施工步骤 中央分隔带排水设施的施工顺序与路面主体工程的施工程序相协调，为避开相互干扰甚至彼此冲突的待工、返工浪费。其施工步骤与要求如下: （1）横向排水管施工1)经测量放样确定横向排水管位置后，立即用挖掘机开挖横向排水管基坑，开挖的土用运输车运走，排水管开挖宽度及深度要符合设计要求。2)将开挖好的排水管基坑内的余土清理洁净，使其底部平整、密实，保持一定的坡度，开挖清理完毕后，报监理检验.3）横向排水管采纳预制管,清理基坑后先铺设 5cm 厚的 C20 垫层基础,然后将排水管放入基坑内，最后用 C20 砼回填，并用插入式振捣器振捣，使砼包裹严密。 4）施工完毕后用土工布覆盖进行保水养生，开挖后的余土必须及时清除出场，保证路基表面洁净。5）∅30UPVC 管尽量采纳长管材,如需连接必须采纳配套密封连接件接好，横向排水管设置间距为 50m 左右一道,可根据现场实际情况适当增减。6）在施工过程中，应将排水管口两头用编织袋封住,防止杂物进入，横向排水管伸出路基边坡 10cm,在汇水槽施工完后,应对排水管进行罐水试验,保证每道横向排水管排水通畅. 7）严格按图纸施工，不得损坏路基坡面和其它防护设施。 （2)纵向盲沟施工方案：1） 中分带纵向盲沟沟底纵坡一般与路线纵坡相同，在路线纵坡小于 0。3％和平坡段施工时应做锯齿型调整。2）将基坑内余土清理洁净,使其底部平整、密实，保持一定的纵坡度，清理完毕后，报监理检验。3）...
