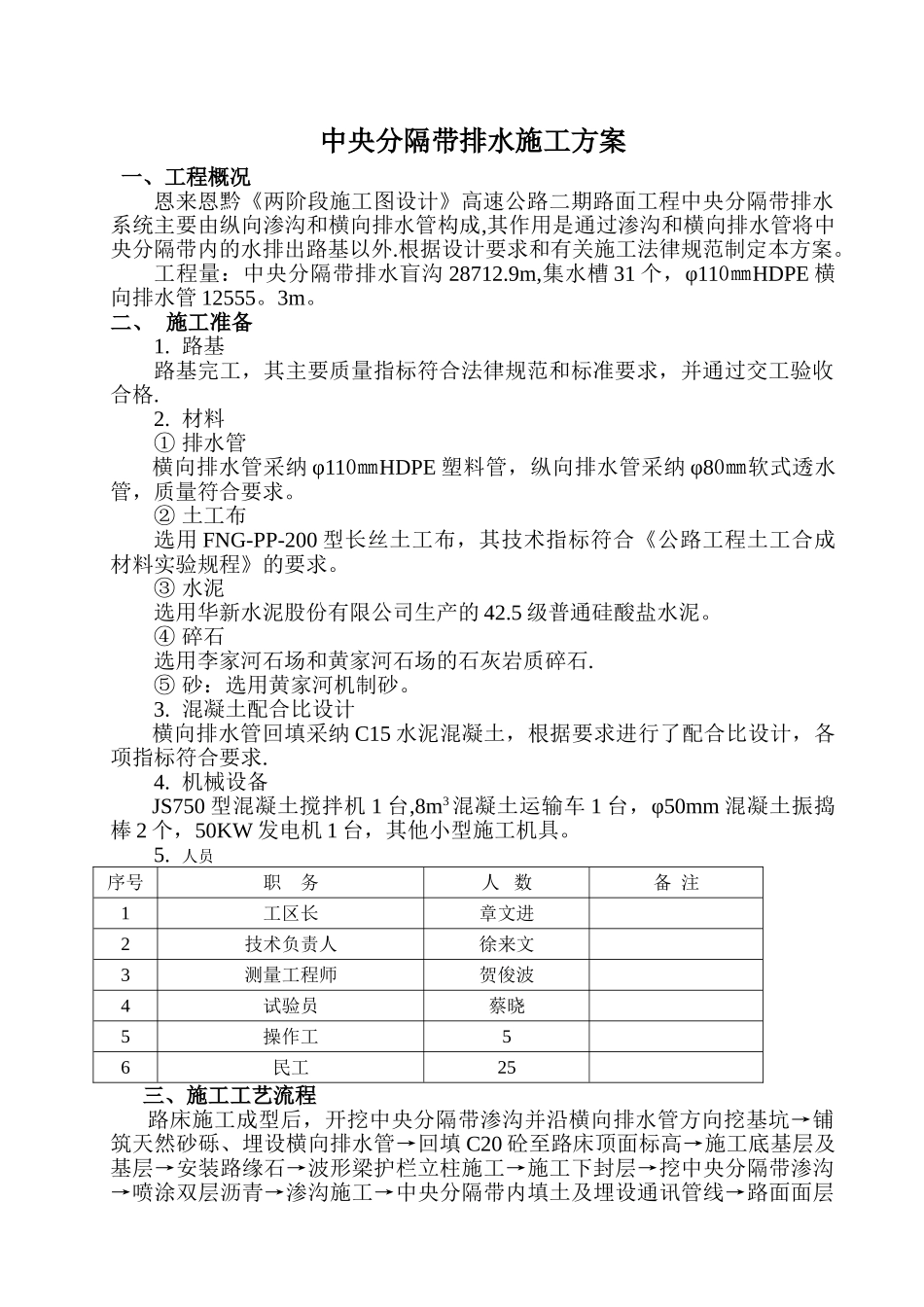

中央分隔带排水施工方案一、工程概况恩来恩黔《两阶段施工图设计》高速公路二期路面工程中央分隔带排水系统主要由纵向渗沟和横向排水管构成,其作用是通过渗沟和横向排水管将中央分隔带内的水排出路基以外.根据设计要求和有关施工法律规范制定本方案。工程量：中央分隔带排水盲沟 28712.9m,集水槽 31 个，φ110㎜HDPE 横向排水管 12555。3m。二、 施工准备1. 路基路基完工，其主要质量指标符合法律规范和标准要求，并通过交工验收合格.2. 材料① 排水管横向排水管采纳 φ110㎜HDPE 塑料管，纵向排水管采纳 φ80㎜软式透水管，质量符合要求。② 土工布选用 FNG-PP-200 型长丝土工布，其技术指标符合《公路工程土工合成材料实验规程》的要求。③ 水泥选用华新水泥股份有限公司生产的 42.5 级普通硅酸盐水泥。④ 碎石选用李家河石场和黄家河石场的石灰岩质碎石.⑤ 砂：选用黄家河机制砂。3. 混凝土配合比设计横向排水管回填采纳 C15 水泥混凝土，根据要求进行了配合比设计，各项指标符合要求.4. 机械设备JS750 型混凝土搅拌机 1 台,8m3混凝土运输车 1 台，φ50mm 混凝土振捣棒 2 个，50KW 发电机 1 台，其他小型施工机具。5. 人员序号职 务人 数备 注1工区长章文进2技术负责人徐来文3测量工程师贺俊波4试验员蔡晓5操作工56民工25三、施工工艺流程路床施工成型后，开挖中央分隔带渗沟并沿横向排水管方向挖基坑→铺筑天然砂砾、埋设横向排水管→回填 C20 砼至路床顶面标高→施工底基层及基层→安装路缘石→波形梁护栏立柱施工→施工下封层→挖中央分隔带渗沟→喷涂双层沥青→渗沟施工→中央分隔带内填土及埋设通讯管线→路面面层施工四、施工工艺方案1。 测量放样路基交工验收合格后,恢复中线，确定横向排水管位置，桥梁、明通道和竖曲线底部按设计给定的桩号定位，普通路段每 50m 设 1 道横向排水管.横向排水管位置确定后，沿中线垂直方向放线，定出横向排水管基沟宽度,用石灰划线,按线挖基沟,挖完测量深度,达不到要求的进行整修。2. 横向排水管施工 ⑴、经测量放样确定横向排水管位置后，立即用挖掘机开挖横向排水管基坑，开挖的土用运输车运走,排水管开挖宽度为 20cm，深度为 20cm。 ⑵、将开挖好的排水管基坑内的余土清理洁净，使其底部平整、密实，保持一定的坡度，开挖清理完毕后,报监理检验. ⑶、砼拌和运输。砼采纳搅拌机集中拌和,拌和时严格按监理工程师批复的配合比拌和，拌和量根据现场...
