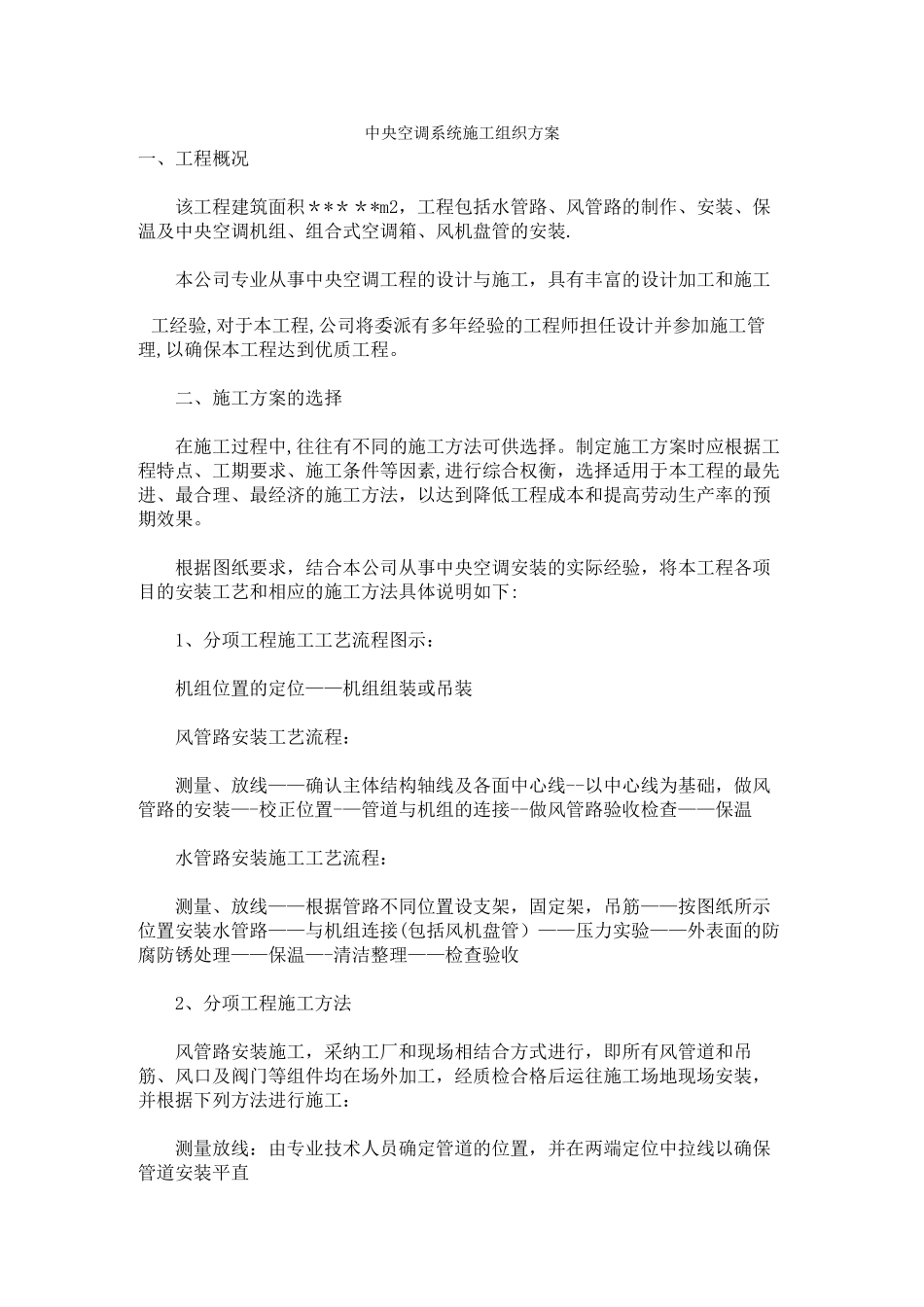

中央空调系统施工组织方案一、工程概况 该工程建筑面积＊*＊＊*m2，工程包括水管路、风管路的制作、安装、保温及中央空调机组、组合式空调箱、风机盘管的安装. 本公司专业从事中央空调工程的设计与施工，具有丰富的设计加工和施工工经验,对于本工程,公司将委派有多年经验的工程师担任设计并参加施工管理,以确保本工程达到优质工程。 二、施工方案的选择 在施工过程中,往往有不同的施工方法可供选择。制定施工方案时应根据工程特点、工期要求、施工条件等因素,进行综合权衡，选择适用于本工程的最先进、最合理、最经济的施工方法，以达到降低工程成本和提高劳动生产率的预期效果。 根据图纸要求，结合本公司从事中央空调安装的实际经验，将本工程各项目的安装工艺和相应的施工方法具体说明如下: 1、分项工程施工工艺流程图示： 机组位置的定位——机组组装或吊装 风管路安装工艺流程： 测量、放线——确认主体结构轴线及各面中心线--以中心线为基础，做风管路的安装—-校正位置-—管道与机组的连接--做风管路验收检查——保温 水管路安装施工工艺流程： 测量、放线——根据管路不同位置设支架，固定架，吊筋——按图纸所示位置安装水管路——与机组连接(包括风机盘管）——压力实验——外表面的防腐防锈处理——保温—-清洁整理——检查验收 2、分项工程施工方法 风管路安装施工，采纳工厂和现场相结合方式进行，即所有风管道和吊筋、风口及阀门等组件均在场外加工，经质检合格后运往施工场地现场安装，并根据下列方法进行施工： 测量放线：由专业技术人员确定管道的位置，并在两端定位中拉线以确保管道安装平直 风管及部件安装 1)风管及部件穿墙,穿墙时，应设予留孔洞,尺寸和位置应符合设计要求。 2）风管和空气处理室内，不得铺设电线以及输送有毒、易燃、易爆气体或液体的管道。 3)风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。 4)风管及部件安装前，应清除内外杂物及污物，并保持清洁. 5）风管及部件安装完毕后，应按系统压力等级进行严密检验，漏风量应符合《通风与空调工程施工及验收法律规范》第 37 页之规定. 6）现场风管接口的位置，不得缩小其有效截面。 7)风管支、吊架的施工应符合下列规定: ①风管与部件支、吊架的预埋件,射钉或膨胀栓位置应正确,牢固可靠，埋入部分应去除油污，并不得涂漆. ②在砖墙或混凝土上预埋支架时，洞口内外应一致，水泥沙浆捣固应密实,表面应平整,预埋应牢固。 ③用...
