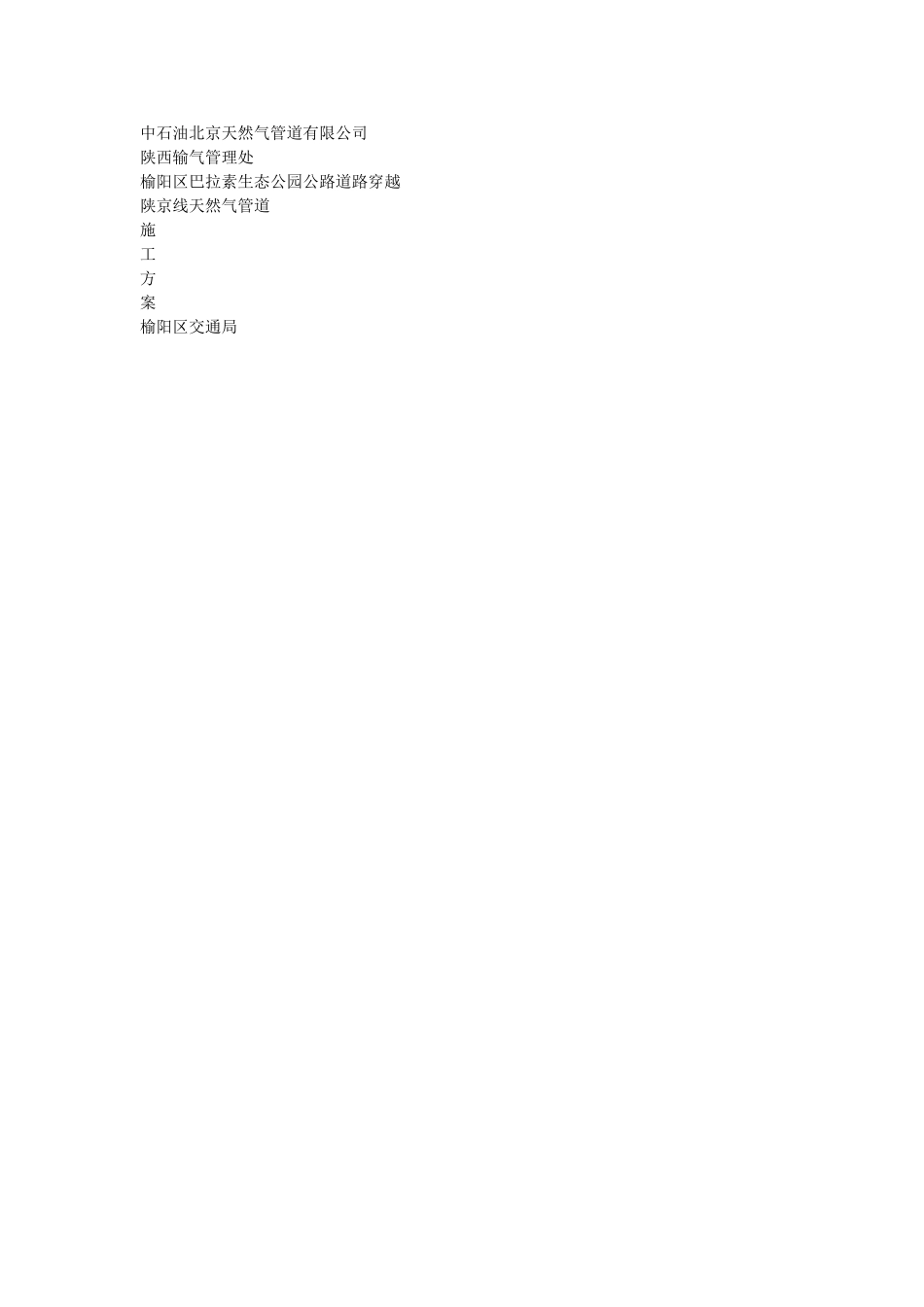

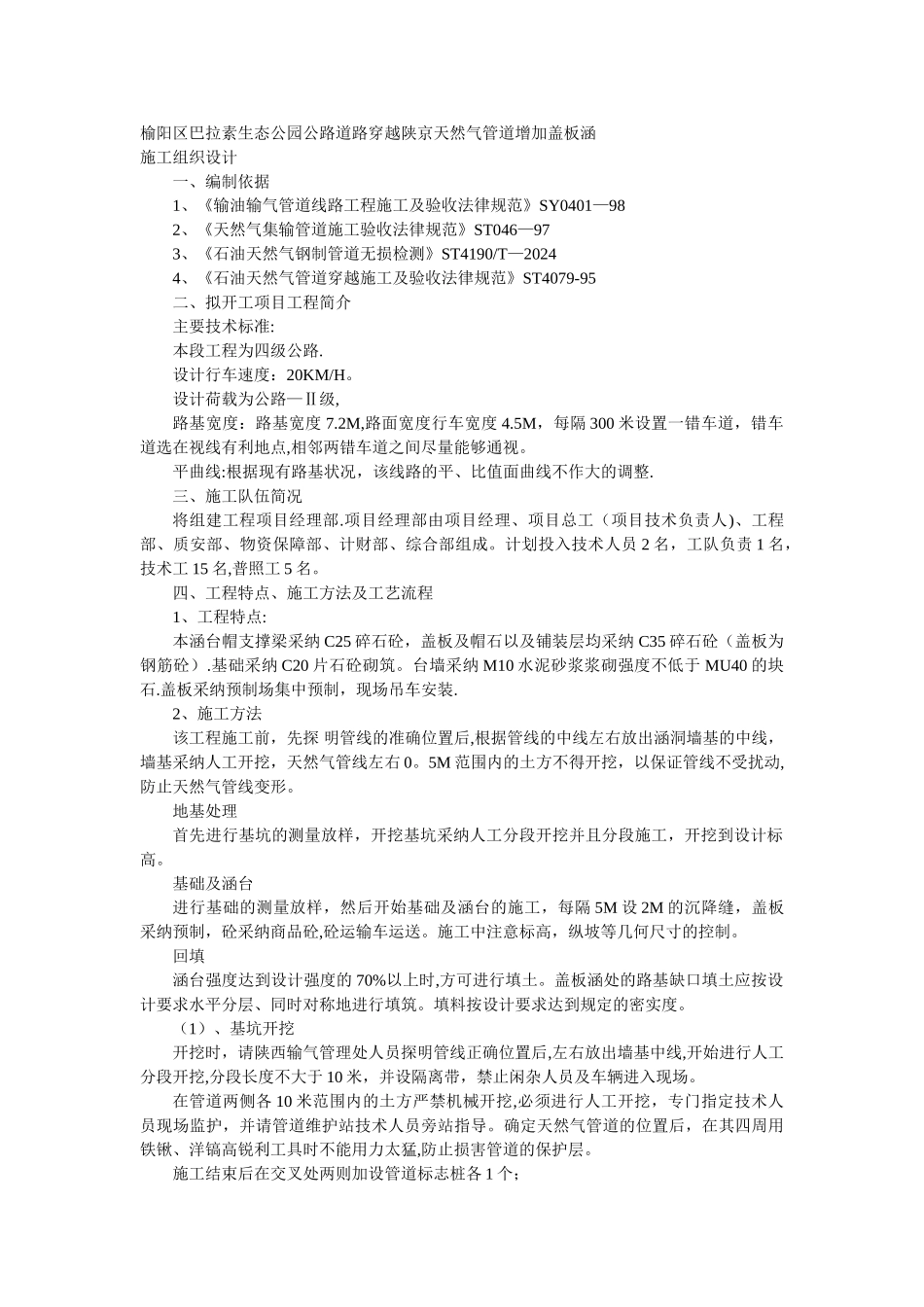

中石油北京天然气管道有限公司陕西输气管理处榆阳区巴拉素生态公园公路道路穿越陕京线天然气管道施工方案榆阳区交通局榆阳区巴拉素生态公园公路道路穿越陕京天然气管道增加盖板涵施工组织设计一、编制依据1、《输油输气管道线路工程施工及验收法律规范》SY0401—982、《天然气集输管道施工验收法律规范》ST046—973、《石油天然气钢制管道无损检测》ST4190/T—20244、《石油天然气管道穿越施工及验收法律规范》ST4079-95二、拟开工项目工程简介主要技术标准:本段工程为四级公路.设计行车速度：20KM/H。设计荷载为公路—Ⅱ级,路基宽度：路基宽度 7.2M,路面宽度行车宽度 4.5M，每隔 300 米设置一错车道，错车道选在视线有利地点,相邻两错车道之间尽量能够通视。平曲线:根据现有路基状况，该线路的平、比值面曲线不作大的调整.三、施工队伍简况将组建工程项目经理部.项目经理部由项目经理、项目总工（项目技术负责人)、工程部、质安部、物资保障部、计财部、综合部组成。计划投入技术人员 2 名，工队负责 1 名，技术工 15 名,普照工 5 名。四、工程特点、施工方法及工艺流程1、工程特点:本涵台帽支撑梁采纳 C25 碎石砼，盖板及帽石以及铺装层均采纳 C35 碎石砼（盖板为钢筋砼）.基础采纳 C20 片石砼砌筑。台墙采纳 M10 水泥砂浆浆砌强度不低于 MU40 的块石.盖板采纳预制场集中预制，现场吊车安装.2、施工方法该工程施工前，先探 明管线的准确位置后,根据管线的中线左右放出涵洞墙基的中线，墙基采纳人工开挖，天然气管线左右 0。5M 范围内的土方不得开挖，以保证管线不受扰动,防止天然气管线变形。地基处理首先进行基坑的测量放样，开挖基坑采纳人工分段开挖并且分段施工，开挖到设计标高。基础及涵台进行基础的测量放样，然后开始基础及涵台的施工，每隔 5M 设 2M 的沉降缝，盖板采纳预制，砼采纳商品砼,砼运输车运送。施工中注意标高，纵坡等几何尺寸的控制。回填涵台强度达到设计强度的 70%以上时,方可进行填土。盖板涵处的路基缺口填土应按设计要求水平分层、同时对称地进行填筑。填料按设计要求达到规定的密实度。（1）、基坑开挖开挖时，请陕西输气管理处人员探明管线正确位置后,左右放出墙基中线,开始进行人工分段开挖,分段长度不大于 10 米，并设隔离带，禁止闲杂人员及车辆进入现场。在管道两侧各 10 米范围内的土方严禁机械开挖,必须进行人工开挖，专门指定技术人员现场监护，并请管道维护站技术人员旁站...
