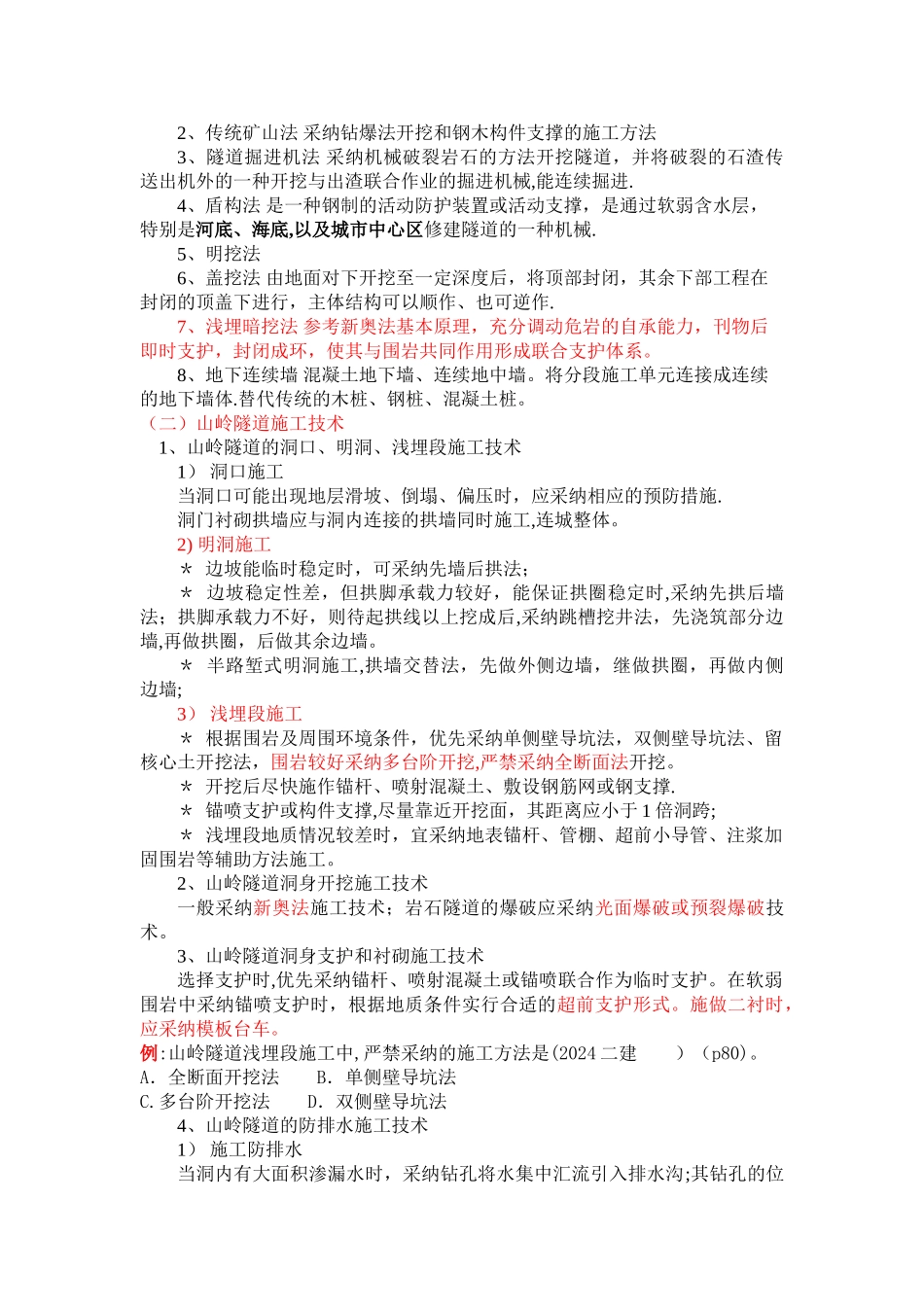

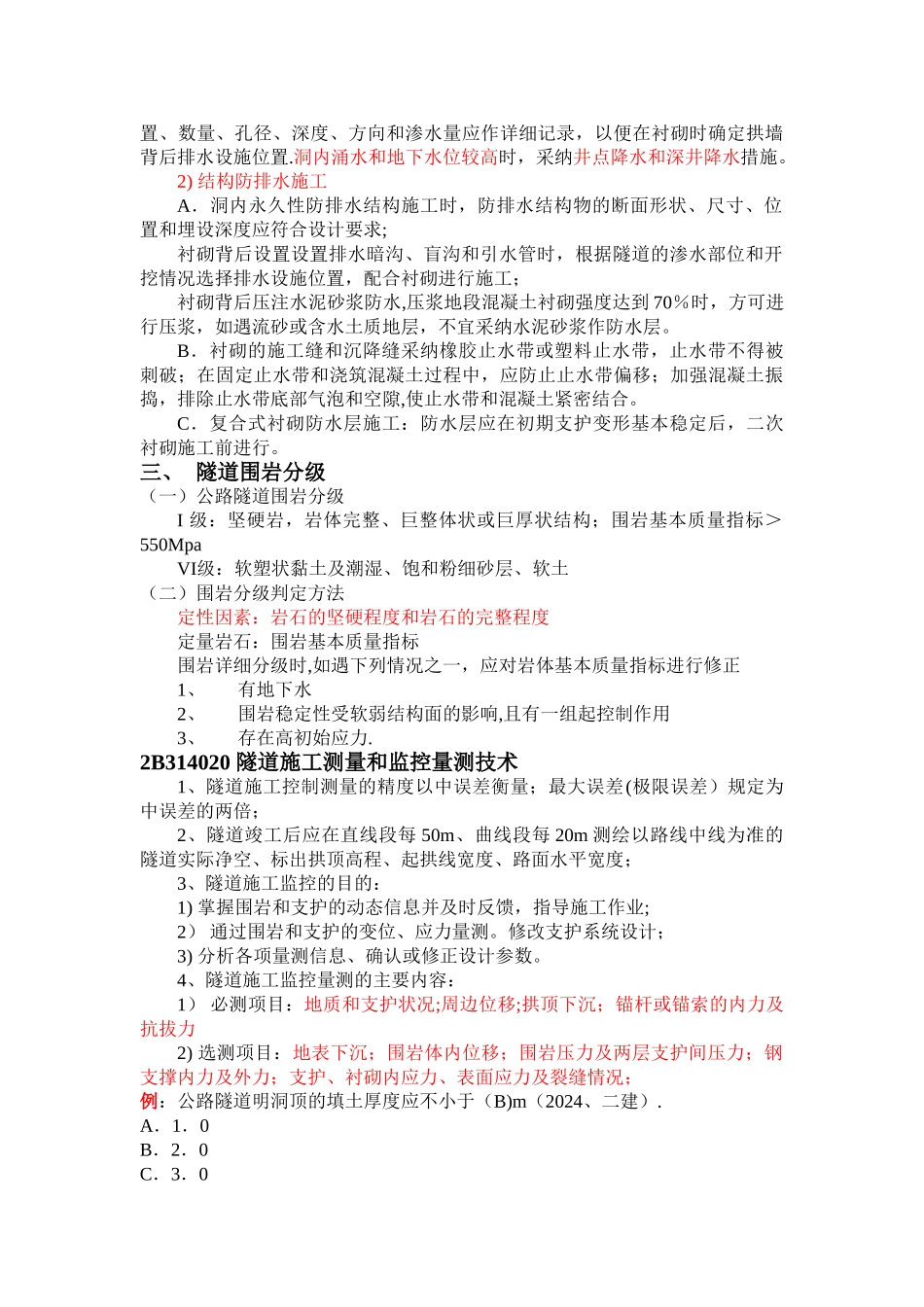

2B310000 公路工程施工技术课件 14： 2B314000 公路隧道工程2B314010 隧道工程一、 隧道的结构与组成(一）概念及分类隧道作地下通道的工程建筑物。按地层:岩石（软岩、硬岩)隧道、土质隧道按所处位置:山岭隧道、城市隧道、水底隧道按施工方法:矿山法、明挖法、盾构法按埋置深度：浅埋、深埋隧道按断面形式：圆形、马蹄形、矩形隧道按国际隧道协会定义断面数值：特大断面（100㎡）以上，大断面（50～100㎡），中等断面(10~50㎡）,小断面（3～10㎡），微小断面（2～3㎡）按车道数：单车道、双车道、多车道按长度：特长隧道 L＞3000m，长隧道 1000m≤L≤3000m,中隧道：500＜L＜1000m，短隧道 L≤500m按隧道间距：连拱、小净距、分离式（二）组成 1、衬砌：衬砌的断面由隧道的几何设计确定,断面轴线形状和厚度由衬砌计算决定。衬砌形式 按隧道断面分：曲墙、直墙、圆形、矩形和喇叭口衬砌； 按支护理论分：整体式衬砌、复合式衬砌、喷锚衬砌。 2、洞门：常见的洞门有:端墙式、翼墙式、环框式、遮光式洞门 洞门构造：1) 洞门仰坡地脚至洞门墙背应有不小于 1。5m 的水平距离；洞门端墙与仰坡之间的水沟的沟底与衬砌拱顶外缘的高度不应小于 1。0m,洞门墙顶高出仰坡脚 0。5m 以上；2） 洞门墙根据情况设伸缩缝、沉降缝和泄水孔;3) 洞门墙基础必须埋置稳定地基上，埋入土质地基深度不应小于 1。0m，嵌入岩石地基不应小于 0。5m；4） 地基为冻胀土层时,要求基底设在冻结线一下不小于 0.25m。3、明洞：拱式明洞：（荷载分布）路堑对称型、路堑偏压型、半路堑偏压型和半路堑单压型棚式明洞；（构造）墙式、刚架式、柱式等 明洞：公路隧道的明洞顶的填土厚度不小于 2m.4、附属设施：隧道的附属设施是为确保交通安全和舒适而设置的通风设施、照明设施、安全设施、供配电设施、应急设施；长度大于 100m 的隧道应设照明设施。二、 隧道的施工（一）隧道施工方法1、新奥法 新奥地利隧道施工方法的简称。是采纳喷锚技术、监控量测与岩石力学理论构成一个体系而形成新的施工方法。基本原则：少扰动、早喷锚、勤量测、紧封闭隧道组成主体构造物 保持岩体的稳定性和行车安全附属构造物 通 风 、 照 明 、 安全、供配电、应急设施洞身衬砌洞门构造物2、传统矿山法 采纳钻爆法开挖和钢木构件支撑的施工方法3、隧道掘进机法 采纳机械破裂岩石的方法开挖隧道，并将破裂的石渣传送出机外的一种开挖与出渣联合作业的掘进机械,能连续...
