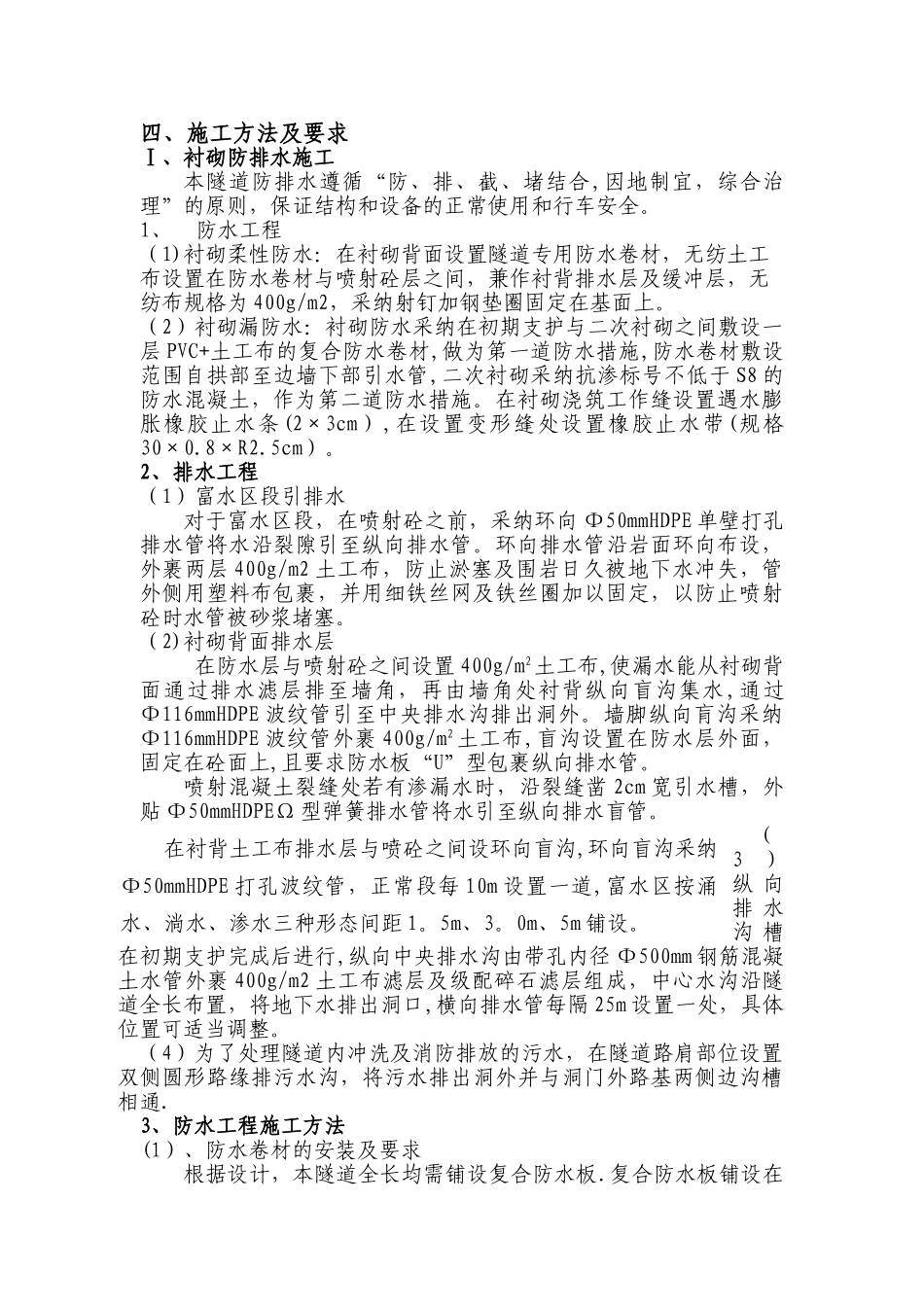

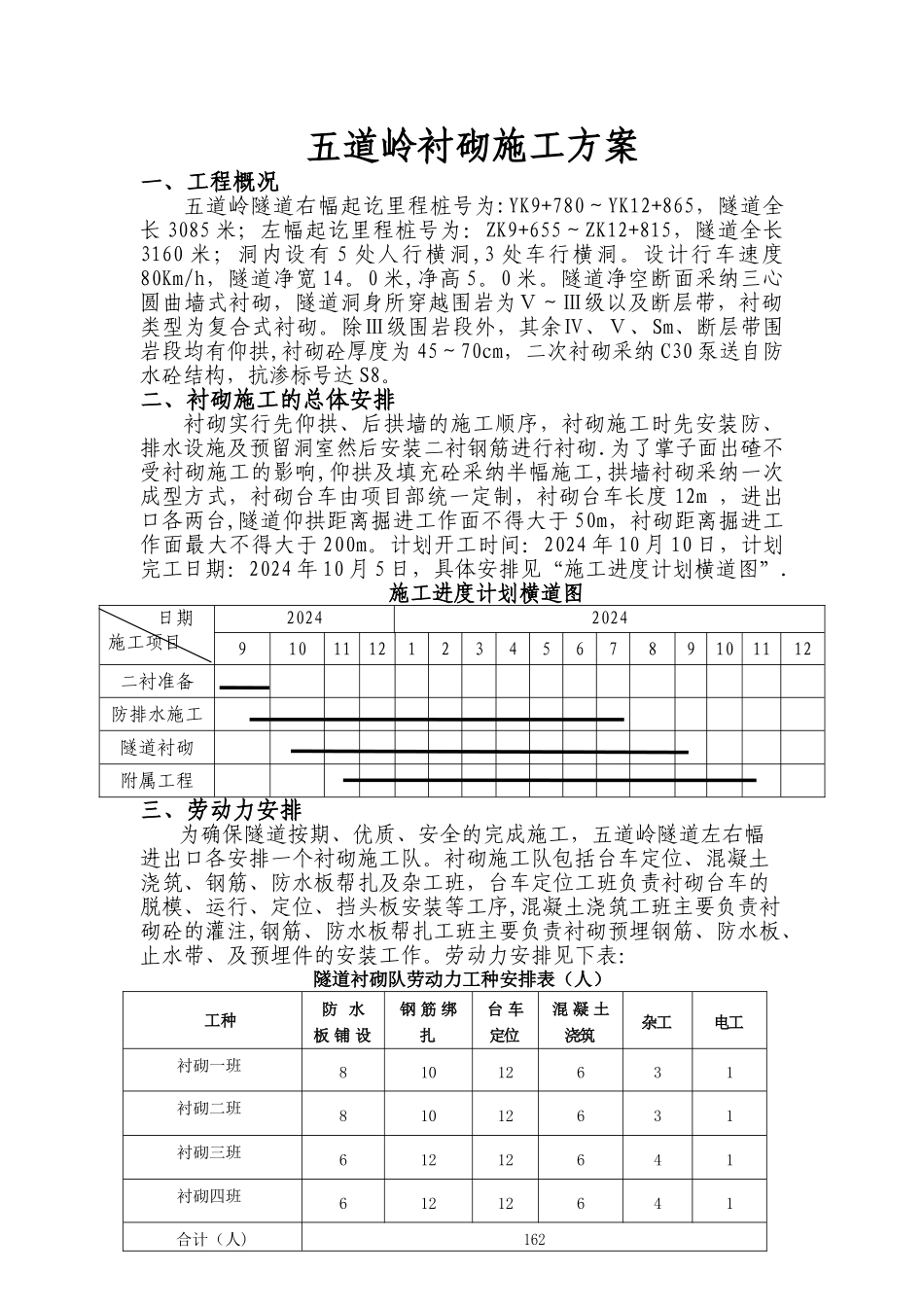

五道岭衬砌施工方案一、工程概况五道岭隧道右幅起讫里程桩号为:YK9+780～YK12+865，隧道全长 3085 米；左幅起讫里程桩号为：ZK9+655～ZK12+815，隧道全长3160 米；洞内设有 5 处人行横洞,3 处车行横洞。设计行车速度80Km/h，隧道净宽 14。0 米,净高 5。0 米。隧道净空断面采纳三心圆曲墙式衬砌，隧道洞身所穿越围岩为Ⅴ～Ⅲ级以及断层带，衬砌类型为复合式衬砌。除Ⅲ级围岩段外，其余Ⅳ、Ⅴ、Sm、断层带围岩段均有仰拱,衬砌砼厚度为 45～70cm，二次衬砌采纳 C30 泵送自防水砼结构，抗渗标号达 S8。二、衬砌施工的总体安排衬砌实行先仰拱、后拱墙的施工顺序，衬砌施工时先安装防、排水设施及预留洞室然后安装二衬钢筋进行衬砌.为了掌子面出碴不受衬砌施工的影响,仰拱及填充砼采纳半幅施工,拱墙衬砌采纳一次成型方式，衬砌台车由项目部统一定制，衬砌台车长度 12m ，进出口各两台,隧道仰拱距离掘进工作面不得大于 50m，衬砌距离掘进工作面最大不得大于 200m。计划开工时间：2024 年 10 月 10 日，计划完工日期：2024 年 10 月 5 日，具体安排见“施工进度计划横道图”.施工进度计划横道图日期施工项目202420249101112123456789101112二衬准备防排水施工隧道衬砌附属工程三、劳动力安排为确保隧道按期、优质、安全的完成施工，五道岭隧道左右幅进出口各安排一个衬砌施工队。衬砌施工队包括台车定位、混凝土浇筑、钢筋、防水板帮扎及杂工班，台车定位工班负责衬砌台车的脱模、运行、定位、挡头板安装等工序,混凝土浇筑工班主要负责衬砌砼的灌注,钢筋、防水板帮扎工班主要负责衬砌预埋钢筋、防水板、止水带、及预埋件的安装工作。劳动力安排见下表：隧道衬砌队劳动力工种安排表（人）工种防 水 板 铺 设钢 筋 绑 扎台 车 定位混 凝 土浇筑杂工电工衬砌一班81012631衬砌二班81012631衬砌三班61212641衬砌四班61212641合计（人)162四、施工方法及要求Ⅰ、衬砌防排水施工本隧道防排水遵循“防、排、截、堵结合,因地制宜，综合治理”的原则，保证结构和设备的正常使用和行车安全。1、防水工程（1)衬砌柔性防水：在衬砌背面设置隧道专用防水卷材，无纺土工布设置在防水卷材与喷射砼层之间，兼作衬背排水层及缓冲层，无纺布规格为 400g/m2，采纳射钉加钢垫圈固定在基面上。（2）衬砌漏防水：衬砌防水采纳在初期支护与二次衬砌之间敷设一层 PVC+土工布的复合防水卷材,做为第一道防水措施,防水卷材敷设范围自拱部至边...
