京广路拓宽改造及地下隧道工程测量方案概要

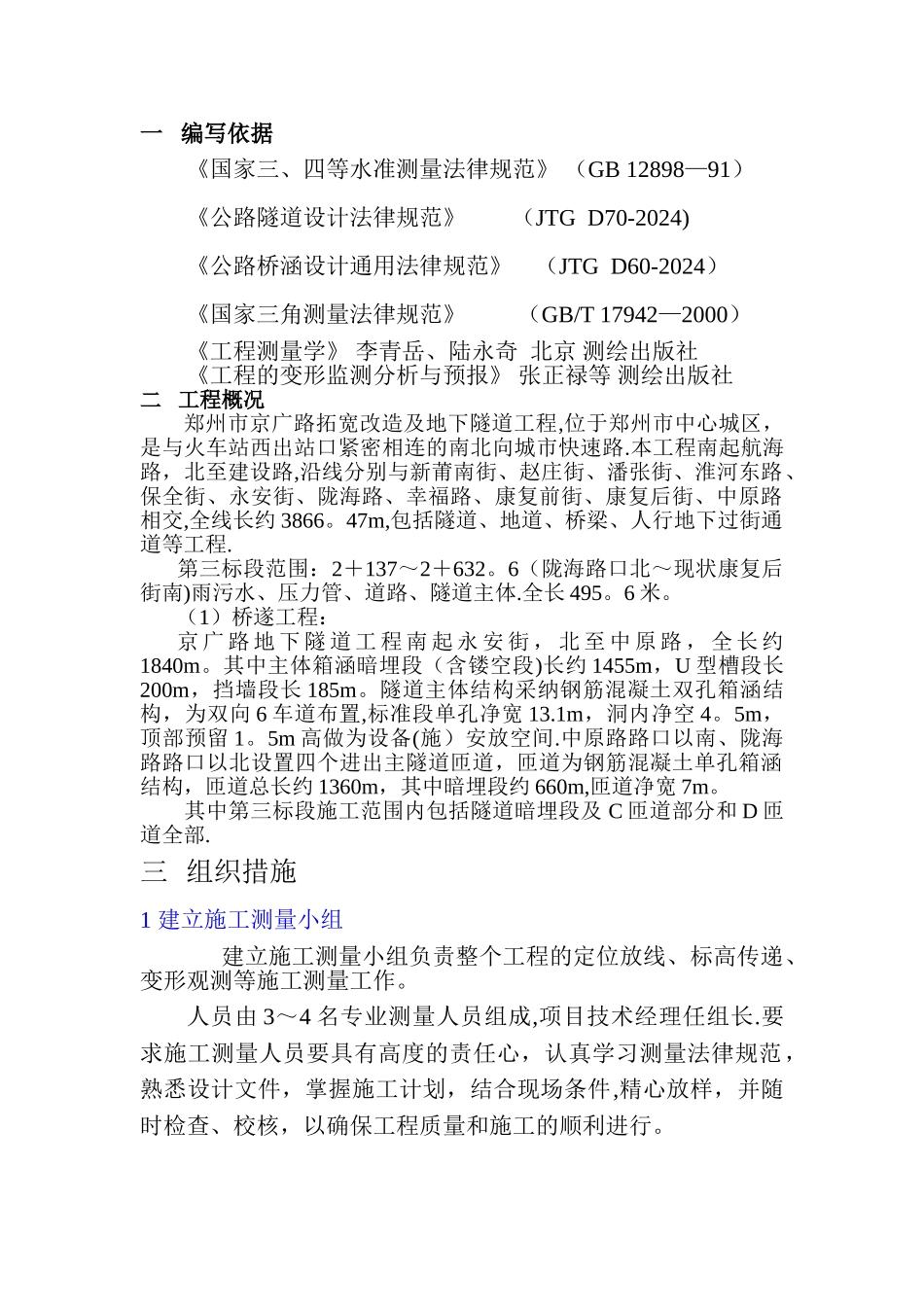

京广路拓宽改造及地下隧道工程测量方案概要_第1页
1/14
京广路拓宽改造及地下隧道工程测量方案概要_第2页
2/14
京广路拓宽改造及地下隧道工程测量方案概要_第3页
3/14
一 编写依据《国家三、四等水准测量法律规范》 (GB 12898—91)《公路隧道设计法律规范》 (JTG D70-2024)《公路桥涵设计通用法律规范》 (JTG D60-2024)《国家三角测量法律规范》 (GB/T 17942—2000)《工程测量学》 李青岳、陆永奇 北京 测绘出版社《工程的变形监测分析与预报》 张正禄等 测绘出版社二 工程概况郑州市京广路拓宽改造及地下隧道工程,位于郑州市中心城区,是与火车站西出站口紧密相连的南北向城市快速路.本工程南起航海路,北至建设路,沿线分别与新莆南街、赵庄街、潘张街、淮河东路、保全街、永安街、陇海路、幸福路、康复前街、康复后街、中原路相交,全线长约 3866。47m,包括隧道、地道、桥梁、人行地下过街通道等工程.第三标段范围:2+137~2+632。6(陇海路口北~现状康复后街南)雨污水、压力管、道路、隧道主体.全长 495。6 米。(1)桥遂工程:京 广 路 地 下 隧 道 工 程 南 起 永 安 街 , 北 至 中 原 路 , 全 长 约1840m。其中主体箱涵暗埋段(含镂空段)长约 1455m,U 型槽段长200m,挡墙段长 185m。隧道主体结构采纳钢筋混凝土双孔箱涵结构,为双向 6 车道布置,标准段单孔净宽 13.1m,洞内净空 4。5m,顶部预留 1。5m 高做为设备(施)安放空间.中原路路口以南、陇海路路口以北设置四个进出主隧道匝道,匝道为钢筋混凝土单孔箱涵结构,匝道总长约 1360m,其中暗埋段约 660m,匝道净宽 7m。其中第三标段施工范围内包括隧道暗埋段及 C 匝道部分和 D 匝道全部.三 组织措施1 建立施工测量小组建立施工测量小组负责整个工程的定位放线、标高传递、变形观测等施工测量工作。人员由 3~4 名专业测量人员组成,项目技术经理任组长.要求施工测量人员要具有高度的责任心,认真学习测量法律规范,熟悉设计文件,掌握施工计划,结合现场条件,精心放样,并随时检查、校核,以确保工程质量和施工的顺利进行。2 建立健全施工测量管理制度建立健全施工测量管理制度,是搞好施工测量和提高施工质量的前提和保障.管理制度包括:1 .施工测量管理机构的设置及其职责。2 .各级岗位责任制度及职责分工。3。测量成果及资料的管理制度.4。自检复线及验线制度。5.交接桩及护桩制度。6.仪器检校及维护保管制度.7。仪器操作及安全作业制度。8。对施工测量记录、计算的基本要求。3 对施工测量记录的要求:1 测量记录应原始真实、数字正确、内容完整、字体工整。2。记录应使用...
