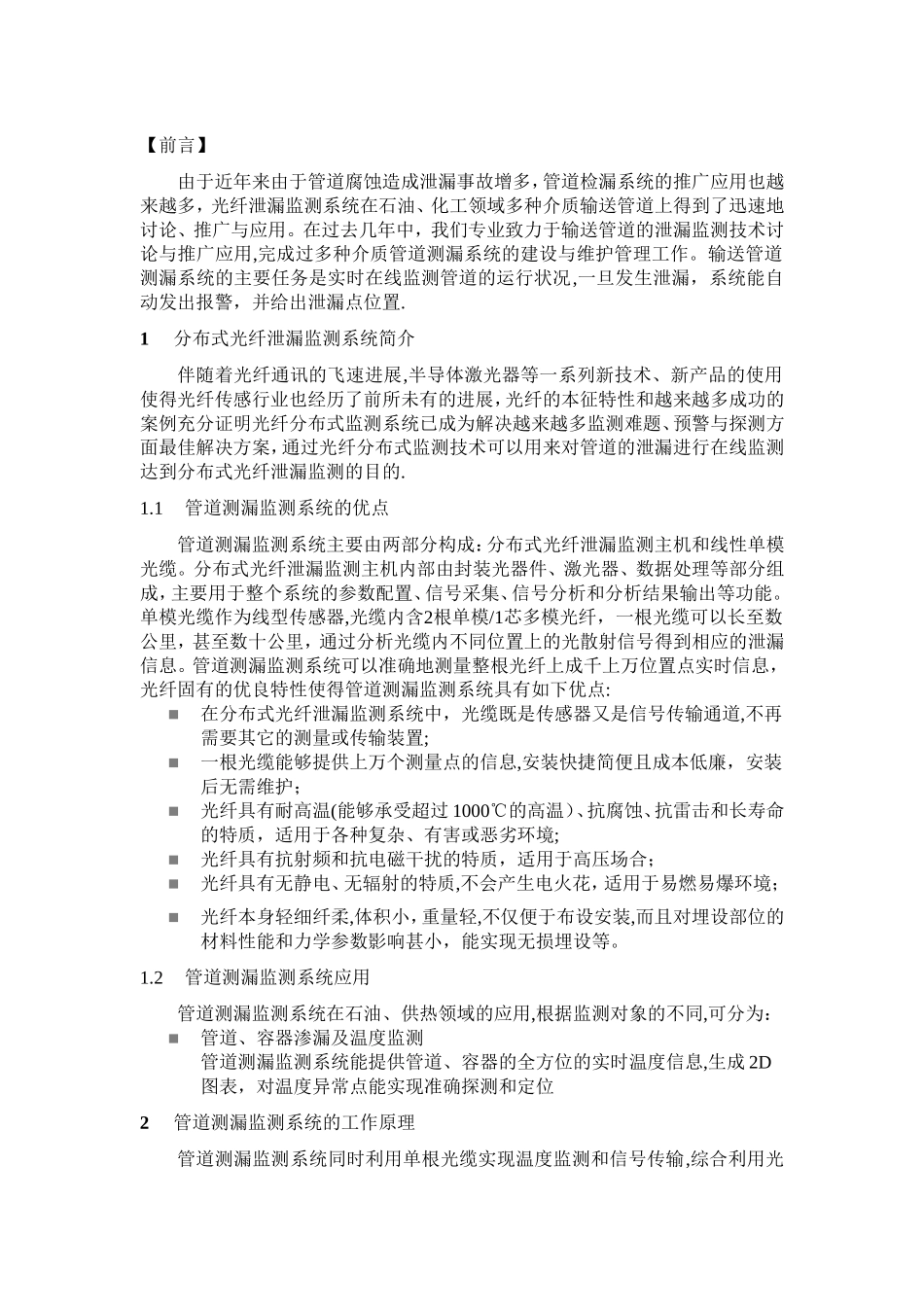

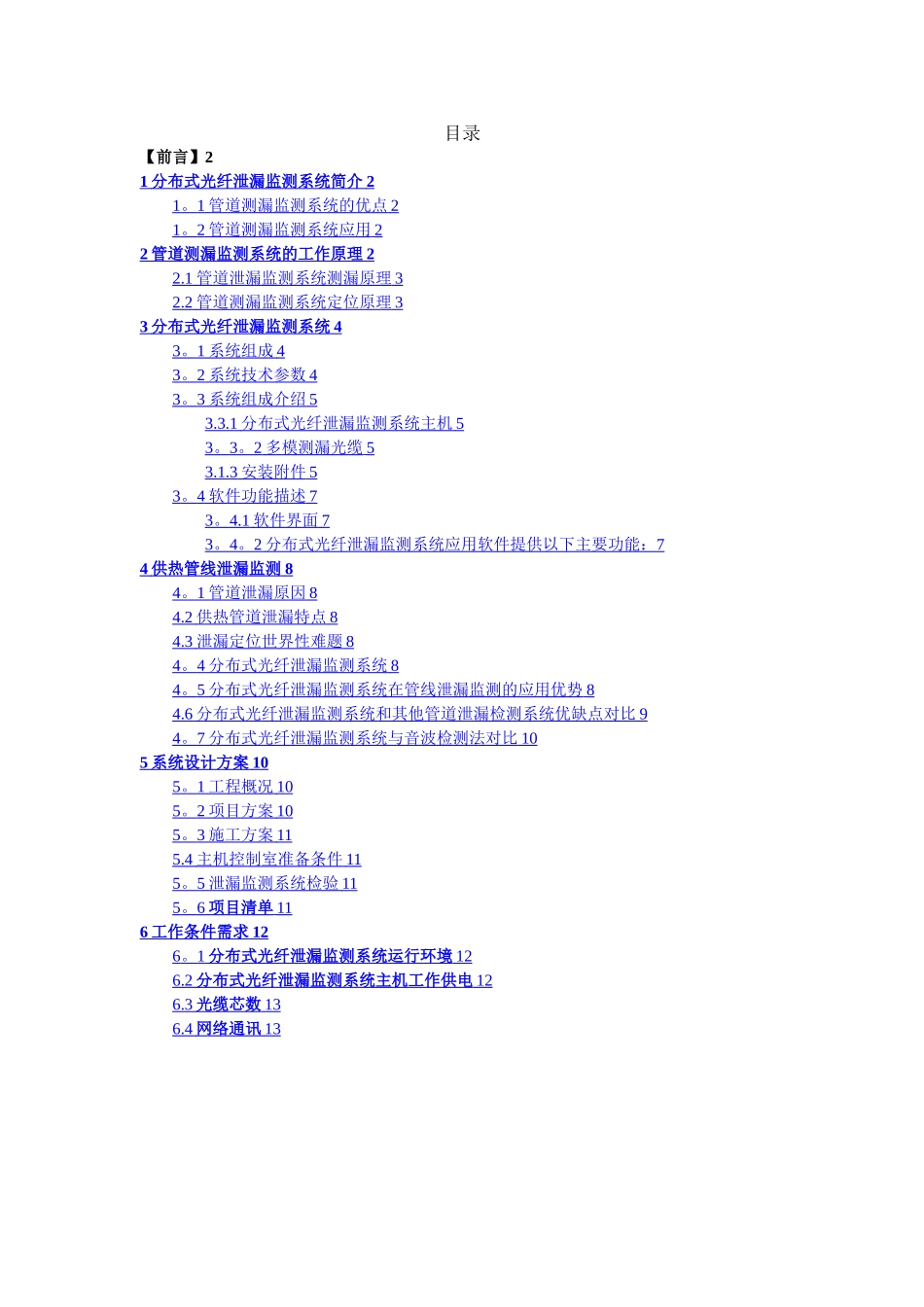

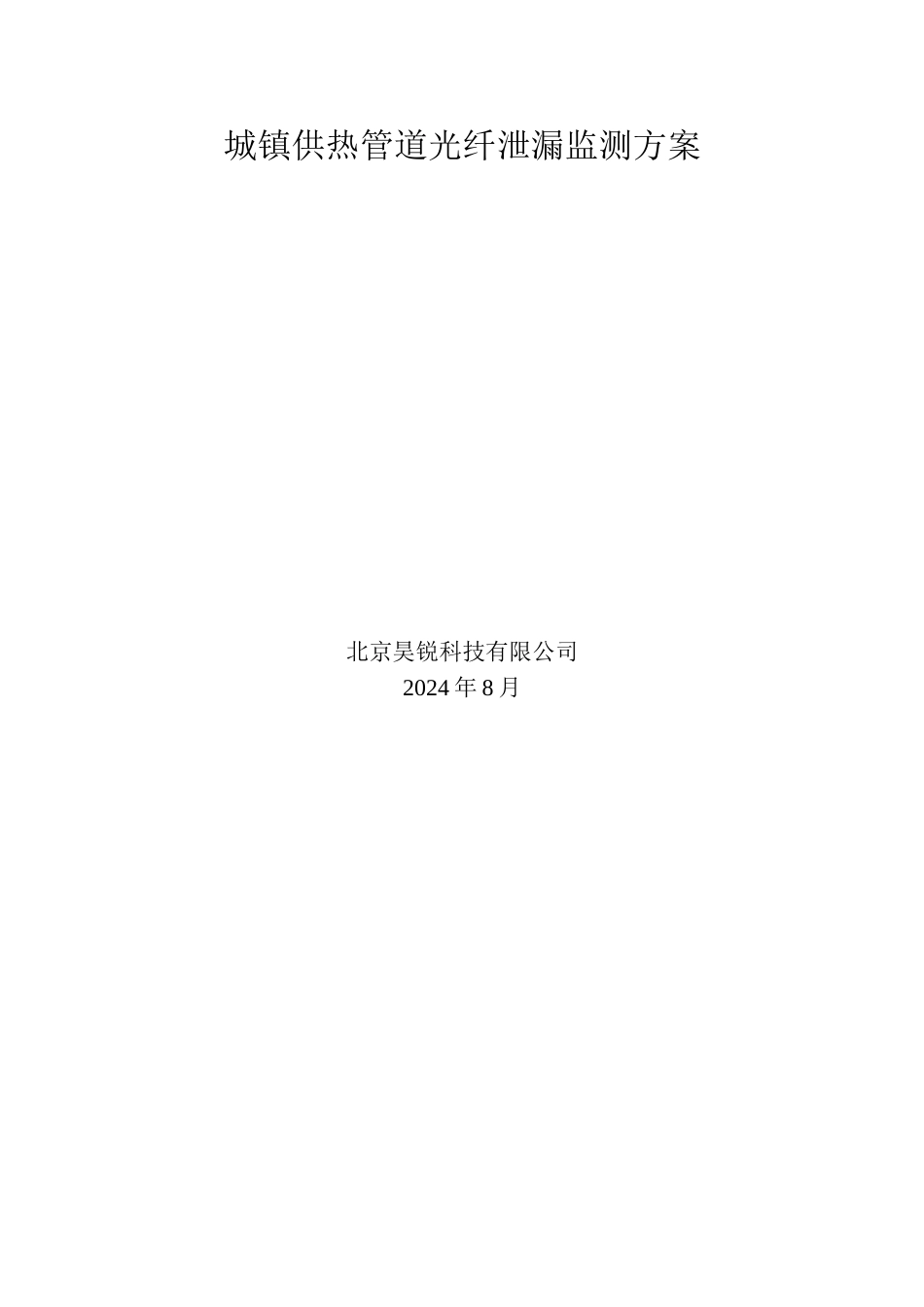

城镇供热管道光纤泄漏监测方案北京昊锐科技有限公司2024 年 8 月目录【前言】21 分布式光纤泄漏监测系统简介 2 1 。 1 管道测漏监测系统的优点 2 1 。 2 管道测漏监测系统应用 2 2 管道测漏监测系统的工作原理 2 2.1 管道泄漏监测系统测漏原理 3 2.2 管道测漏监测系统定位原理 3 3 分布式光纤泄漏监测系统 4 3 。 1 系统组成 4 3 。 2 系统技术参数 4 3 。 3 系统组成介绍 5 3.3.1 分布式光纤泄漏监测系统主机 5 3 。 3 。 2 多模测漏光缆 5 3.1.3 安装附件 5 3 。 4 软件功能描述 7 3 。 4.1 软件界面 7 3 。 4 。 2 分布式光纤泄漏监测系统应用软件提供以下主要功能： 7 4 供热管线泄漏监测 8 4 。 1 管道泄漏原因 8 4.2 供热管道泄漏特点 8 4.3 泄漏定位世界性难题 8 4 。 4 分布式光纤泄漏监测系统 8 4 。 5 分布式光纤泄漏监测系统在管线泄漏监测的应用优势 8 4.6 分布式光纤泄漏监测系统和其他管道泄漏检测系统优缺点对比 9 4 。 7 分布式光纤泄漏监测系统与音波检测法对比 10 5 系统设计方案 10 5 。 1 工程概况 10 5 。 2 项目方案 10 5 。 3 施工方案 11 5.4 主机控制室准备条件 11 5 。 5 泄漏监测系统检验 11 5 。 6 项目清单 11 6 工作条件需求 12 6 。 1 分布式光纤泄漏监测系统运行环境 12 6.2 分布式光纤泄漏监测系统主机工作供电 12 6.3 光缆芯数 13 6.4 网络通讯 13 【前言】由于近年来由于管道腐蚀造成泄漏事故增多，管道检漏系统的推广应用也越来越多，光纤泄漏监测系统在石油、化工领域多种介质输送管道上得到了迅速地讨论、推广与应用。在过去几年中，我们专业致力于输送管道的泄漏监测技术讨论与推广应用,完成过多种介质管道测漏系统的建设与维护管理工作。输送管道测漏系统的主要任务是实时在线监测管道的运行状况,一旦发生泄漏，系统能自动发出报警，并给出泄漏点位置.1分布式光纤泄漏监测系统简介伴随着光纤通讯的飞速进展,半导体激光器等一系列新技术、新产品的使用使得光纤传感行业也经历了前所未有的进展，光纤的本征特性和越来越多成功的案例充分证明光纤分布式监测系统已成为解决越来越多监测难题、预警与探测方面最佳解决方案，通过光纤分布式监测技术可以用来对管道的泄漏进行在线监测达到分布式光纤泄漏监测的目的.1.1管道测漏监测系统的优点管道测...
