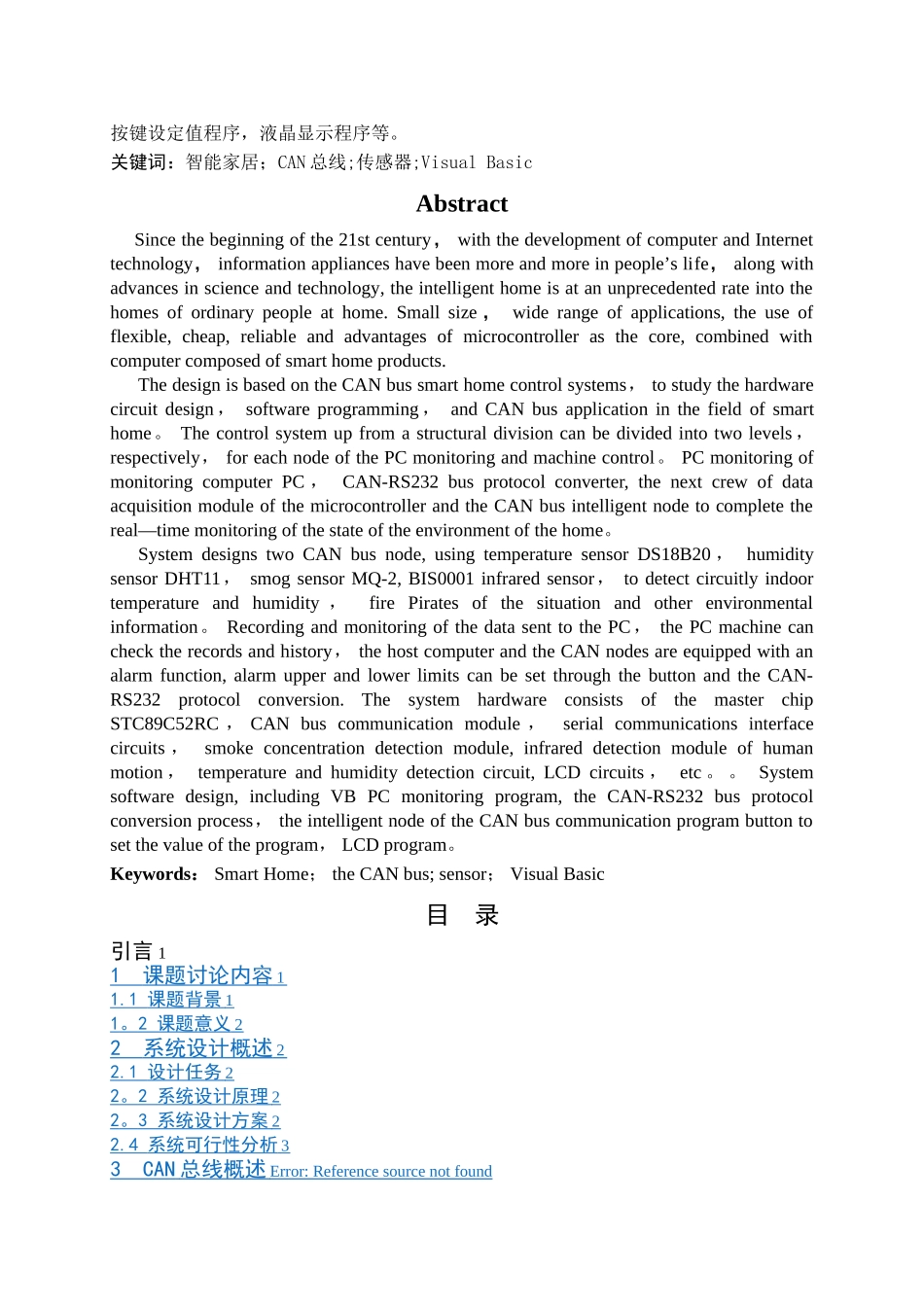

编号：毕业设计（论文）说明书课 题: 基于 CAN 总线的智能家居控制 学 院：电子工程与自动化学院 专 业:自动化 学生姓名：学 号： 指导老师单位:姓 名：职 称：题目类型: 理论讨论 实验讨论 工程设计 工程技术讨论软件开发2012 年 5 月 10 日摘要进入二十一世纪以来，借助计算机和互联网技术的进展，信息家电已经越来越多的出现在人们的生活之中，伴随着科学技术的进步，家居智能化正以前所未有的速度走进寻常百姓之家.以单片机为核心结合计算机构成的智能家居产品具有体积小、功能强、应用面广，使用灵活、价格便宜、工作可靠等优点。本文设计基于 CAN 总线的智能家居控制系统，讨论其硬件电路设计、软件程序设计和 CAN 总线的智能家居领域的应用.该控制系统从结构上来划分,可以分为两个层次，分别为上位机监控和下位机各节点控制。上位机监控主要由监控计算机 PC 机和 CAN—RS232 总线协议转换器构成，下位机由单片机和 CAN 总线智能节点数据采集模块构成，完成对家居的环境状况进行实时监控。系统设计两路 CAN 总线节点,采纳温度传感器 DS18B20、湿度传感器 DHT11、烟雾传感器 MQ—2、BIS0001 人体红外传感器,巡回检测室内温度湿度，火情盗情等环境信息.并通过 CAN—RS232 协议转换将数据发至 PC 机记录和监控，PC 机可查询当前记录和历史记录，上位机和 CAN 节点分别设有报警功能,可以通过按键设定报警上限和下限.系统硬件包括主控芯片 STC89C52RC,CAN 总线通信模块,串行通信接口电路，烟雾浓度检测模块，人体移动红外检测模块，温湿度检测电路，液晶显示电路等。系统软件设计包括 VB 上位机监控程序，CAN-RS232 总线协议转换程序,CAN 总线智能节点通信程序,√按键设定值程序，液晶显示程序等。关键词：智能家居；CAN 总线;传感器;Visual BasicAbstractSince the beginning of the 21st century， with the development of computer and Internet technology， information appliances have been more and more in people’s life， along with advances in science and technology, the intelligent home is at an unprecedented rate into the homes of ordinary people at home. Small size ， wide range of applications, the use of flexible, cheap, reliable and advantages of microcontroller as the cor...
