基于CC2530温湿度采集系统课程设计报告

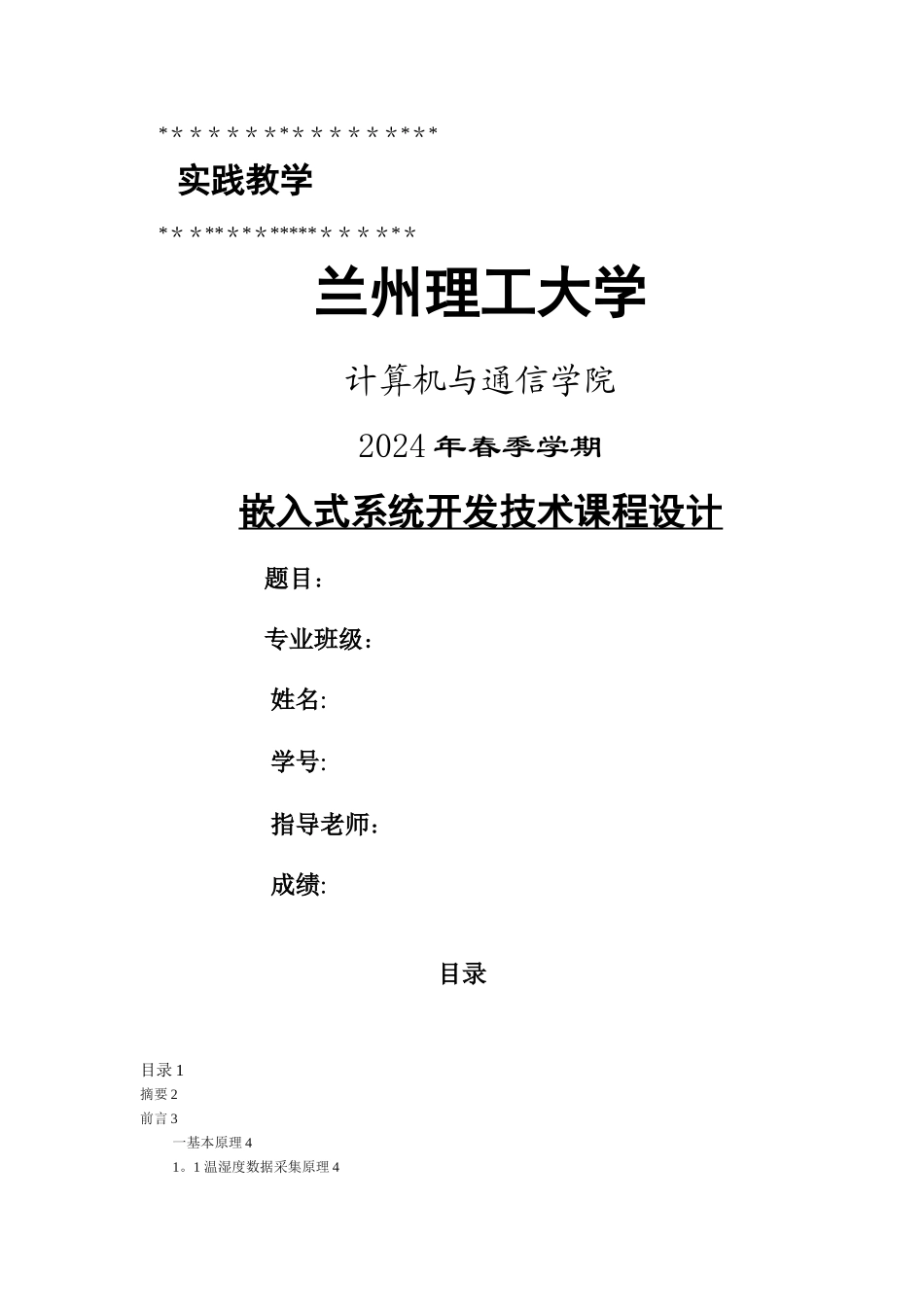

基于CC2530温湿度采集系统课程设计报告_第1页
1/19

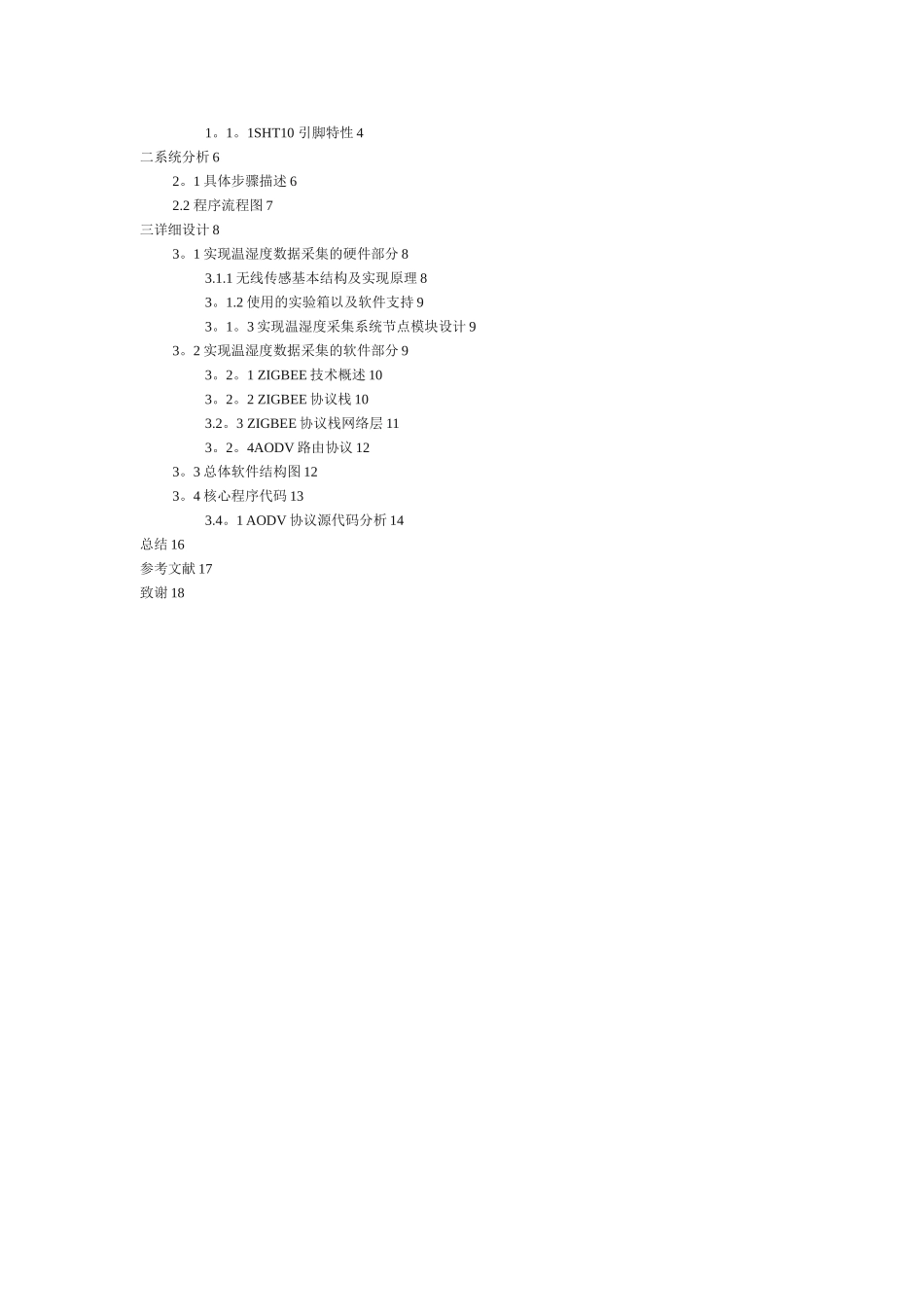

基于CC2530温湿度采集系统课程设计报告_第2页
2/19

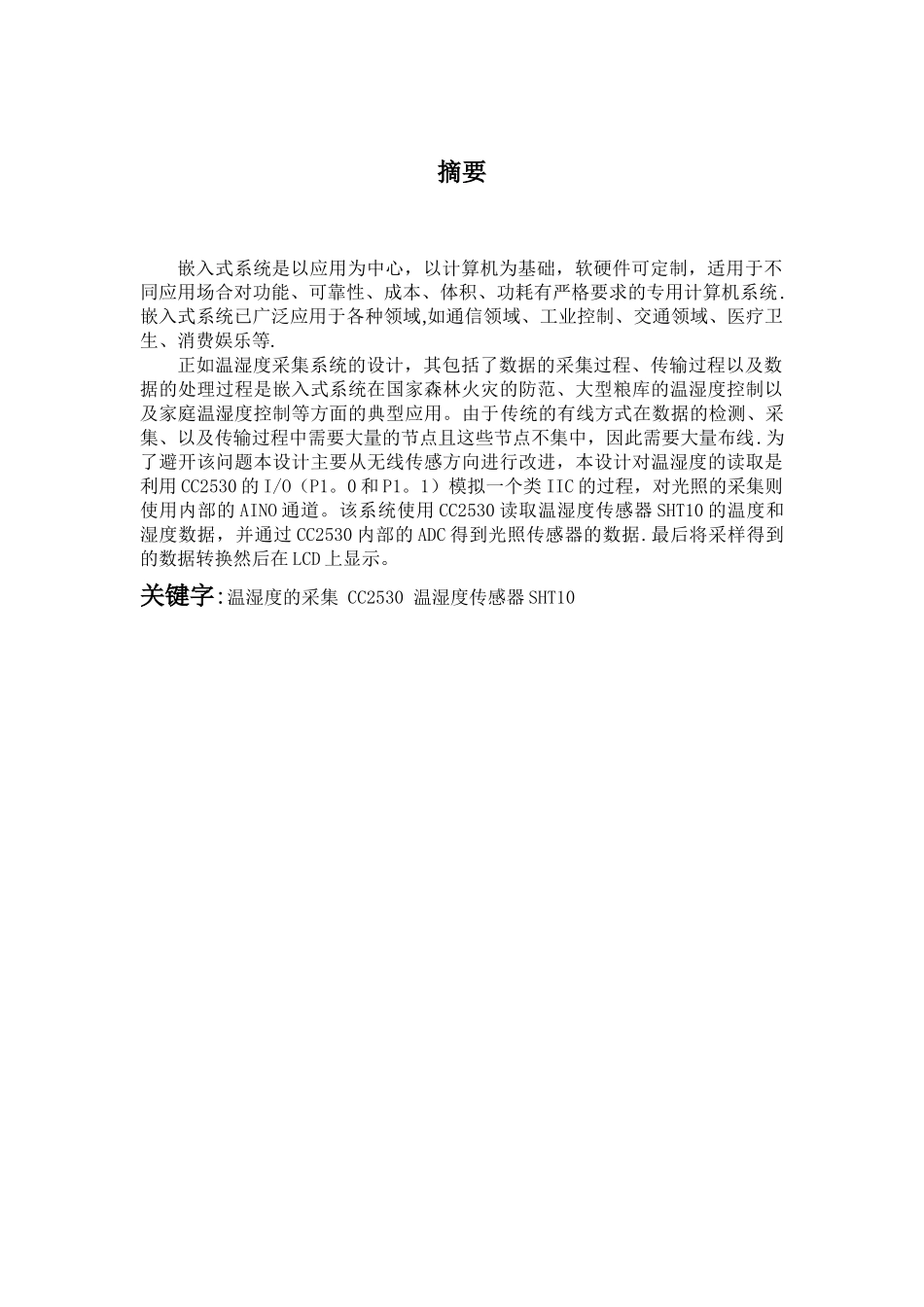

基于CC2530温湿度采集系统课程设计报告_第3页
3/19
*****************实践教学*******************兰州理工大学计算机与通信学院2024 年春季学期嵌入式系统开发技术课程设计题目:专业班级:姓名:学号:指导老师:成绩:目录目录 1摘要 2前言 3一基本原理 41。1 温湿度数据采集原理 41。1。1SHT10 引脚特性 4二系统分析 62。1 具体步骤描述 62.2 程序流程图 7三详细设计 83。1 实现温湿度数据采集的硬件部分 83.1.1 无线传感基本结构及实现原理 83。1.2 使用的实验箱以及软件支持 93。1。3 实现温湿度采集系统节点模块设计 93。2 实现温湿度数据采集的软件部分 93。2。1 ZIGBEE 技术概述 103。2。2 ZIGBEE 协议栈 103.2。3 ZIGBEE 协议栈网络层 113。2。4AODV 路由协议 123。3 总体软件结构图 123。4 核心程序代码 133.4。1 AODV 协议源代码分析 14总结 16参考文献 17致谢 18摘要嵌入式系统是以应用为中心,以计算机为基础,软硬件可定制,适用于不同应用场合对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统.嵌入式系统已广泛应用于各种领域,如通信领域、工业控制、交通领域、医疗卫生、消费娱乐等.正如温湿度采集系统的设计,其包括了数据的采集过程、传输过程以及数据的处理过程是嵌入式系统在国家森林火灾的防范、大型粮库的温湿度控制以及家庭温湿度控制等方面的典型应用。由于传统的有线方式在数据的检测、采集、以及传输过程中需要大量的节点且这些节点不集中,因此需要大量布线.为了避开该问题本设计主要从无线传感方向进行改进,本设计对温湿度的读取是利用 CC2530 的 I/O(P1。0 和 P1。1)模拟一个类 IIC 的过程,对光照的采集则使用内部的 AINO 通道。该系统使用 CC2530 读取温湿度传感器 SHT10 的温度和湿度数据,并通过 CC2530 内部的 ADC 得到光照传感器的数据.最后将采样得到的数据转换然后在 LCD 上显示。关键字:温湿度的采集 CC2530 温湿度传感器 SHT10前言本设计是一种基于 CC2530 和数字温湿度传感器的温湿度采集系统.即该系统是采纳 Zigbee 无线通信技术结合传感器,并通过运用 Zigbee 协议架构组建无线传感网络,来实现主从节点的数据采集和传输的。同时,需要在网络层通过AODV 路由协议来进行节点间的连接以及数据的收发。总之,基于无线传感技术的无线网络传感器是一种将传感器、控制器、计算能力、通信能力完美的结合于一身的嵌入式设备。它们跟外界的物理环...
