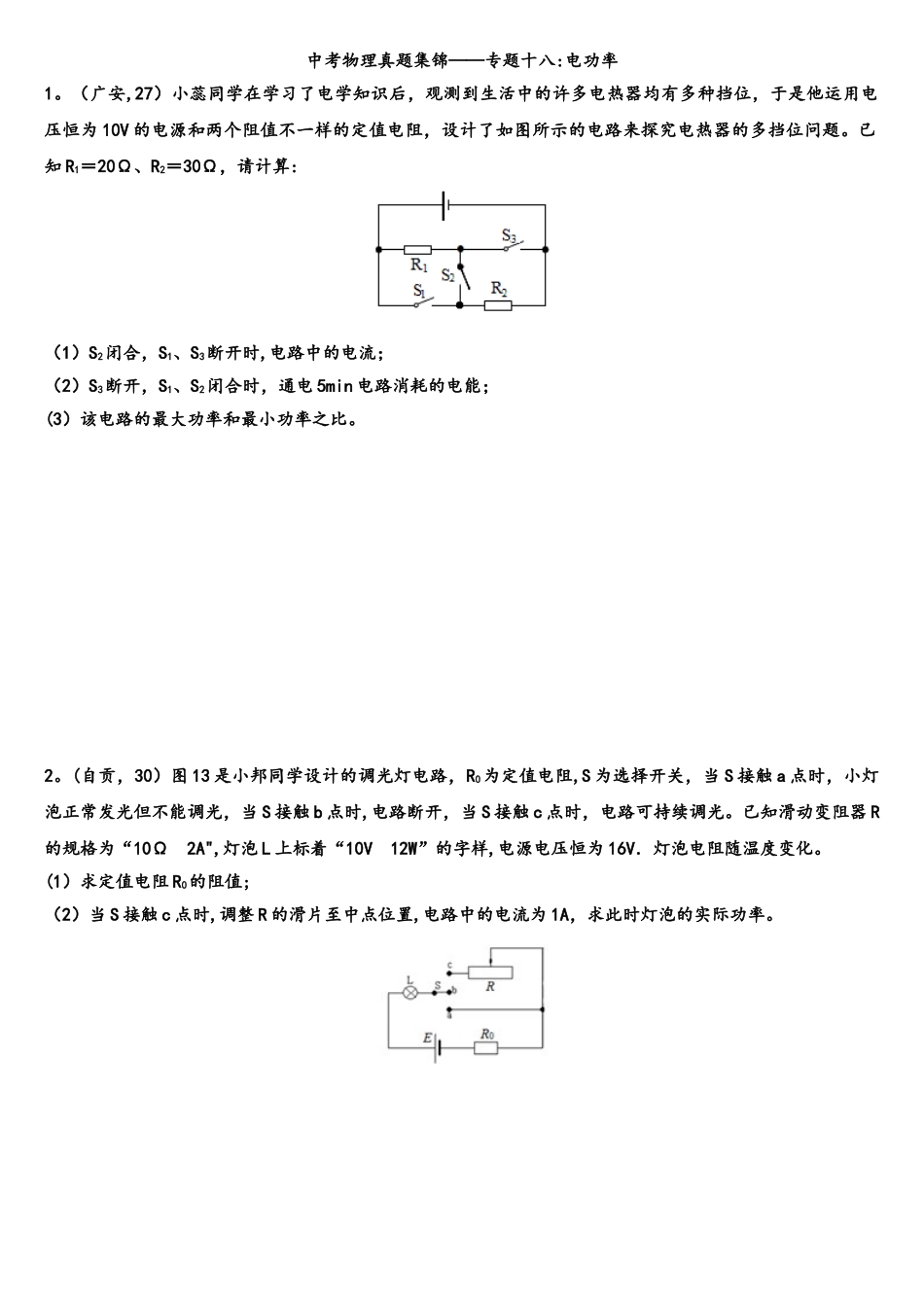

中考物理真题集锦——专题十八:电功率1。（广安,27）小蕊同学在学习了电学知识后，观测到生活中的许多电热器均有多种挡位，于是他运用电压恒为 10V 的电源和两个阻值不一样的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。已知 R1＝20Ω、R2＝30Ω，请计算:（1）S2闭合，S1、S3断开时,电路中的电流；（2）S3断开，S1、S2闭合时，通电 5min 电路消耗的电能；(3）该电路的最大功率和最小功率之比。2。(自贡，30）图 13 是小邦同学设计的调光灯电路，R0为定值电阻,S 为选择开关，当 S 接触 a 点时，小灯泡正常发光但不能调光，当 S 接触 b 点时,电路断开，当 S 接触 c 点时，电路可持续调光。已知滑动变阻器 R的规格为“10Ω 2A",灯泡 L 上标着“10V 12W”的字样,电源电压恒为 16V．灯泡电阻随温度变化。(1）求定值电阻 R0的阻值;（2）当 S 接触 c 点时,调整 R 的滑片至中点位置,电路中的电流为 1A，求此时灯泡的实际功率。3.（泸州,21）小明家电热水器铭牌标识为“220V 1000W”。由于使用了数年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为精确测量氧化电热丝的实际电阻值,小明在家中把该电热水器单独接入 220V的家庭电路中工作 5min,发现电能表指示灯闪烁了 242 次，电能表规格如图所示。问：（1）小明测得该电热水器的实际电功率是多少?（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少?4。（宿迁,18）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：（1)当开关 S1断开，S2接 a 时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”)。（2）当电火锅使用中温档正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少?(3）用电火锅高温档在额定电压下烧水 7 分钟，电流做了多少功?若电热丝产生的热量所有被水吸取,在 1 个原则大气压下,能使 1kg 初温为 20℃的水升高多少℃（c 水=4.2×103J/（kg•℃））?5.(黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关 S1、S，断开 S2时，电流表的示数为 0.4A。(1)求电源电压；（2)当闭合开关 S2、S，断开 S1时,求电流表的示数；(3）当闭合开关 S1、S2、S 时，通电 100s，求整个电路消耗的电能。6.（盐城,25）新型电饭锅煮...
