2025年电大制图基础选择题

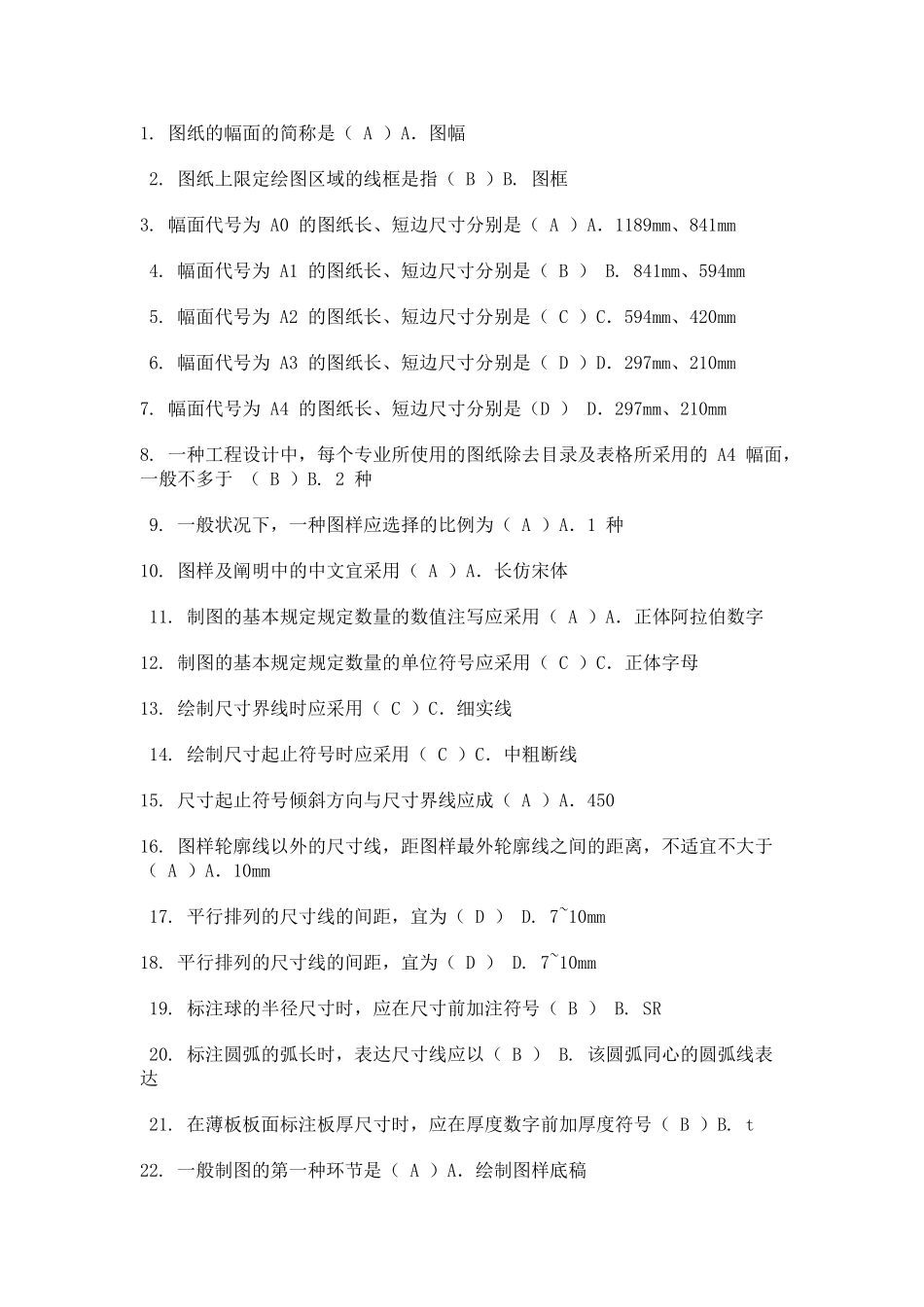

1. 图纸的幅面的简称是（ A ）A．图幅 2. 图纸上限定绘图区域的线框是指（ B ）B. 图框 3. 幅面代号为 A0 的图纸长、短边尺寸分别是（ A ）A．1189mm、841mm 4. 幅面代号为 A1 的图纸长、短边尺寸分别是（ B ） B. 841mm、594mm 5. 幅面代号为 A2 的图纸长、短边尺寸分别是（ C ）C．594mm、420mm 6. 幅面代号为 A3 的图纸长、短边尺寸分别是（ D ）D．297mm、210mm 7. 幅面代号为 A4 的图纸长、短边尺寸分别是（D ） D．297mm、210mm 8. 一种工程设计中，每个专业所使用的图纸除去目录及表格所采用的 A4 幅面，一般不多于 （ B ）B. 2 种 9. 一般状况下，一种图样应选择的比例为（ A ）A．1 种 10. 图样及阐明中的中文宜采用（ A ）A．长仿宋体 11. 制图的基本规定规定数量的数值注写应采用（ A ）A．正体阿拉伯数字 12. 制图的基本规定规定数量的单位符号应采用（ C ）C．正体字母 13. 绘制尺寸界线时应采用（ C ）C．细实线 14. 绘制尺寸起止符号时应采用（ C ）C．中粗断线 15. 尺寸起止符号倾斜方向与尺寸界线应成（ A ）A．450 16. 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不适宜不大于（ A ）A．10mm 17. 平行排列的尺寸线的间距，宜为（ D ） D. 7~10mm 18. 平行排列的尺寸线的间距，宜为（ D ） D. 7~10mm 19. 标注球的半径尺寸时，应在尺寸前加注符号（ B ） B. SR 20. 标注圆弧的弧长时，表达尺寸线应以（ B ） B. 该圆弧同心的圆弧线表达 21. 在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（ B ）B. t 22. 一般制图的第一种环节是（ A ）A．绘制图样底稿 23. 一般制图的最终一种环节是（D ） D. 图纸整理 24. 在平面图形中确定尺寸位置的点、直线称为（ A ）A．尺寸基准 25. 用于确定平面图形中各个构成部分的形状和大小的尺寸是（ B ） B. 定型尺寸 26. 用于确定平面图形中各构成部分的相对位置的尺寸是（ C ）C．定位尺寸 27. 在制图中，把光源称为( A ) A．投影中心 28. 在制图中，把光线称为( B ) B. 投影线 29. 在制图中，把承受影子的面称为( C ) C．投影面 30. 在制图中，形成投影的措施称为( A ) A．投影中心 31. 在投影中心与投影面距离不变的状况下，形体距投影中心愈近，则影子( A ) A．愈大 32. 在投影中心与投影面距离不变的...
