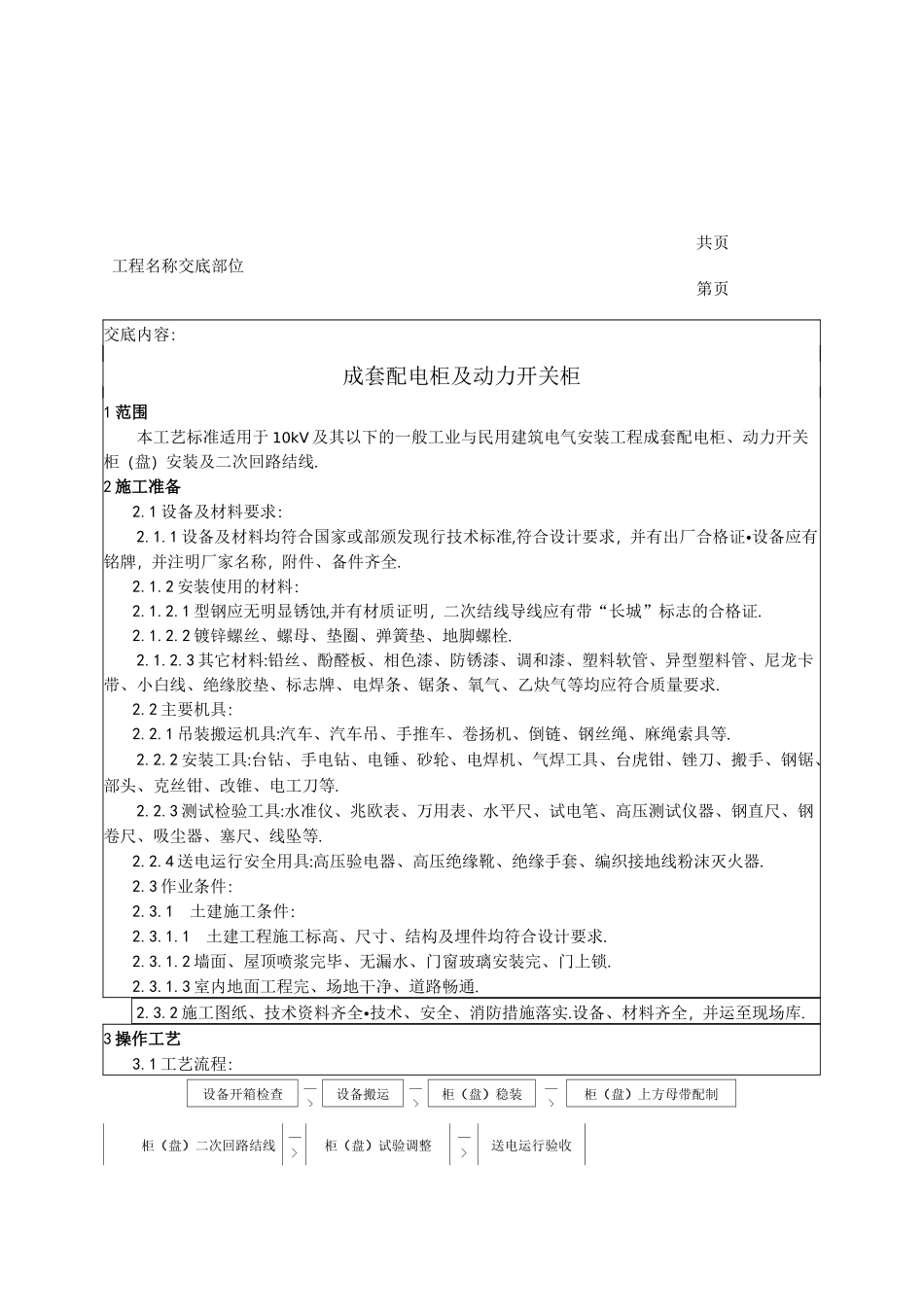

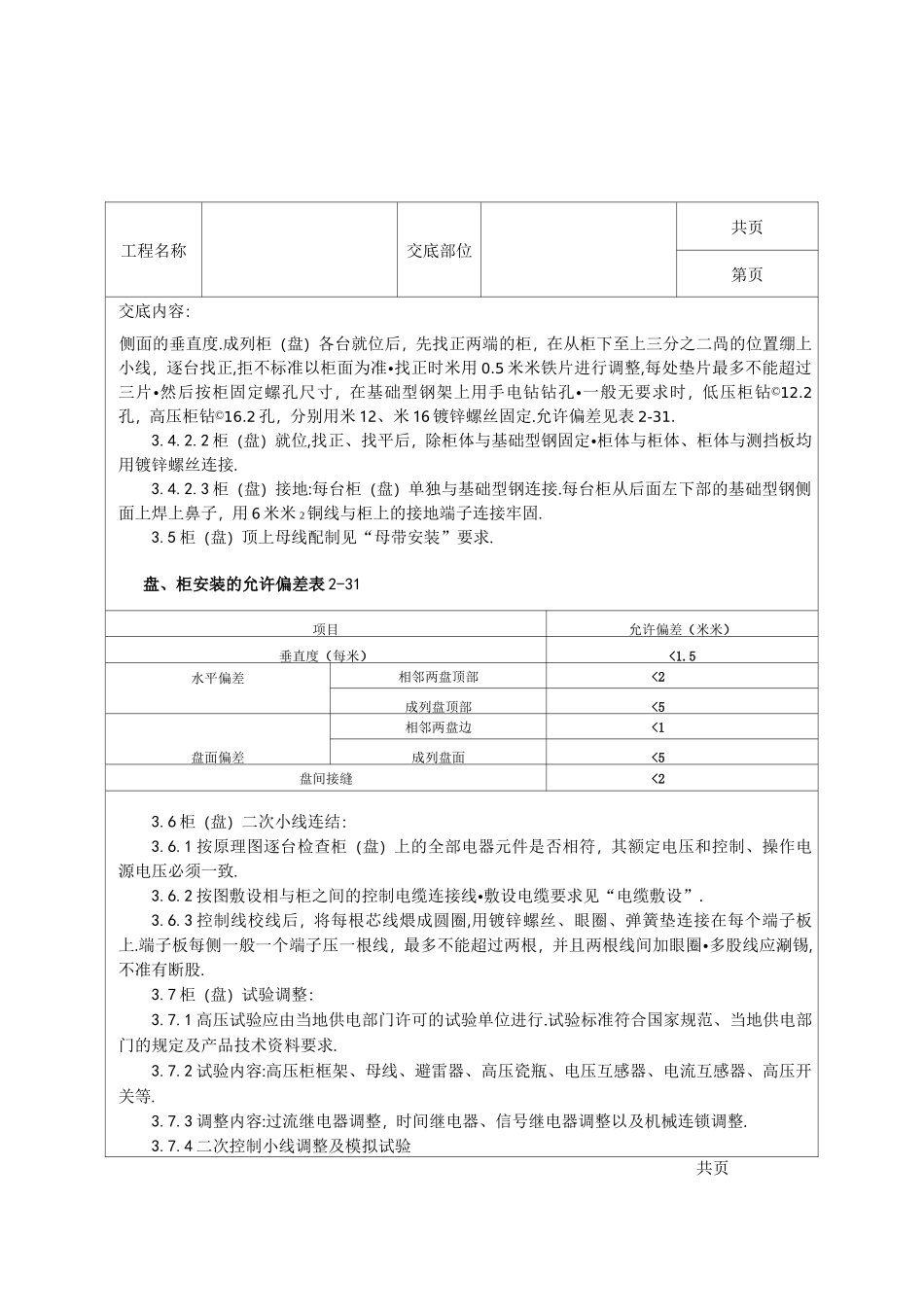

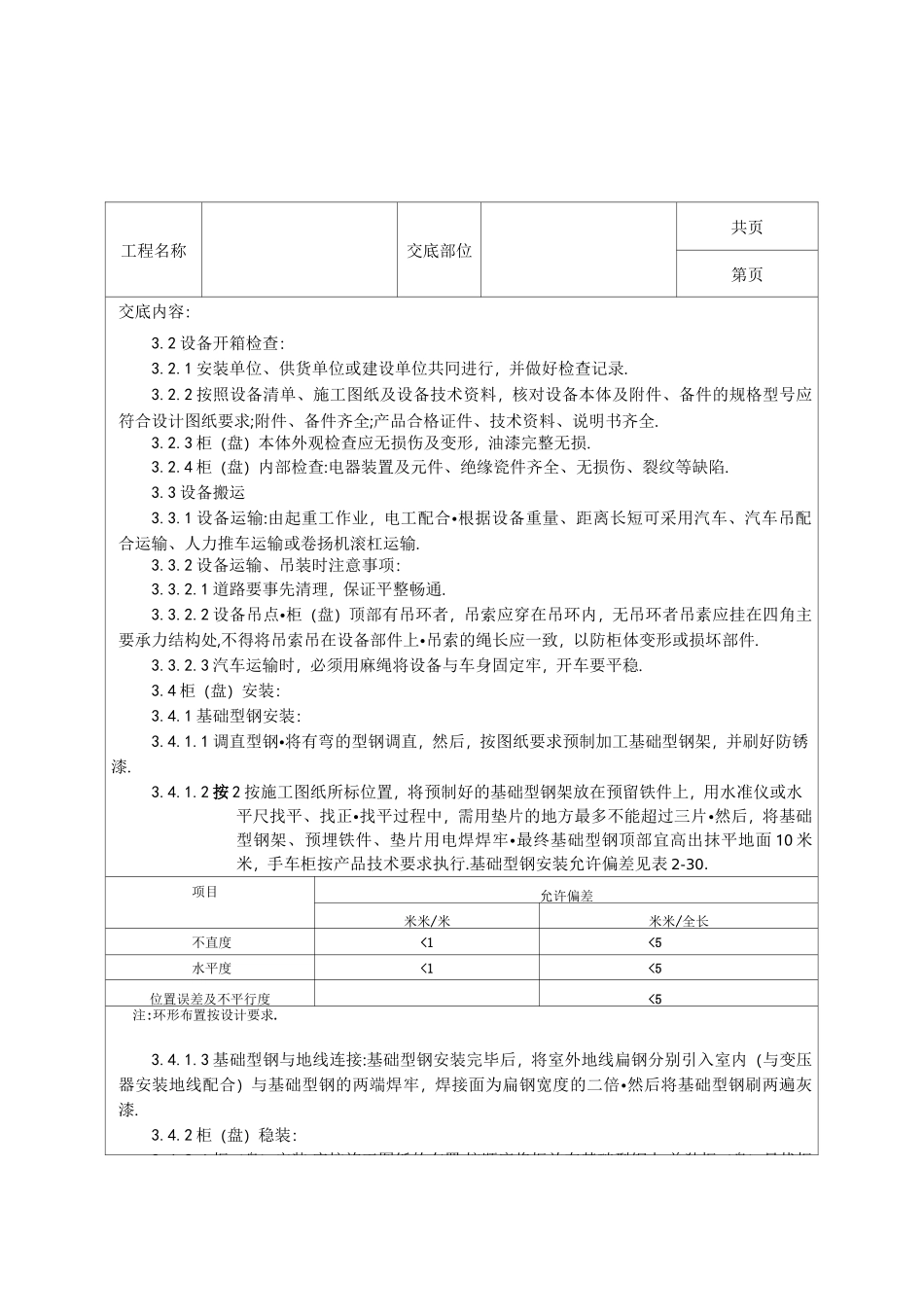

共页工程名称交底部位第页交底内容：成套配电柜及动力开关柜1 范围本工艺标准适用于 10kV 及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜（盘）安装及二次回路结线.2 施工准备2.1 设备及材料要求：2.1.1 设备及材料均符合国家或部颁发现行技术标准,符合设计要求，并有出厂合格证•设备应有铭牌，并注明厂家名称，附件、备件齐全.2.1.2 安装使用的材料：2.1.2.1 型钢应无明显锈蚀,并有材质证明，二次结线导线应有带“长城”标志的合格证.2.1.2.2 镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓.2.1.2.3 其它材料:铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求.2.2 主要机具：2.2.1 吊装搬运机具:汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等.2.2.2 安装工具:台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、搬手、钢锯、部头、克丝钳、改锥、电工刀等.2.2.3 测试检验工具:水准仪、兆欧表、万用表、水平尺、试电笔、高压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等.2.2.4 送电运行安全用具:高压验电器、高压绝缘靴、绝缘手套、编织接地线粉沫灭火器.2.3 作业条件：2.3.1土建施工条件：2.3.1.1土建工程施工标高、尺寸、结构及埋件均符合设计要求.2.3.1.2 墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁.2.3.1.3 室内地面工程完、场地干净、道路畅通.2.3.2 施工图纸、技术资料齐全•技术、安全、消防措施落实.设备、材料齐全，并运至现场库.3 操作工艺3.1 工艺流程：设备开箱检查—>设备搬运—>柜（盘）稳装—>柜（盘）上方母带配制柜（盘）二次回路结线—>柜（盘）试验调整—>送电运行验收工程名称交底部位共页第页交底内容：3.2 设备开箱检查：3.2.1 安装单位、供货单位或建设单位共冋进行，并做好检查记录.3.2.2 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求;附件、备件齐全;产品合格证件、技术资料、说明书齐全.3.2.3 柜（盘）本体外观检查应无损伤及变形，油漆完整无损.3.2.4 柜（盘）内部检查:电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷.3.3 设备搬运3.3.1 设备运输:由起重工作业，电工配合•根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输.3.3.2 设备运输、吊装...
